Startpagina RakWireless WisDuo RAK3112-uitbreekbord ESP32-S3 SX1262 EU

RakWireless WisDuo RAK3112-uitbreekbord ESP32-S3 SX1262 EU

SKU: Rak-315063
Type: Losse pinheader
Banden: 800MHz voor EU868/IN865/RU864
Aanbiedingsprijs 30,40 €
incl. VAT
excl. VAT
📦 From 50€ in Germany, 100€ in the EU, 45€ in the US!
⏳
Pre-orders are available!
This item is not ready for immediate dispatch. Place your order and pay now to reserve it.
Estimated dispatch: 10–20 days after ordering.
Timing depends on supplier replenishment and may change. Shipping transit time is additional. This is an estimate, not a guaranteed dispatch or delivery date. We will notify you when your order ships or if the estimate changes. For a time-sensitive order, please contact us before paying.

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Aan verlanglijst toevoegen
RakWireless WisDuo RAK3112-uitbreekbord ESP32-S3 SX1262 EU

RakWireless WisDuo RAK3112-uitbreekbord ESP32-S3 SX1262 EU

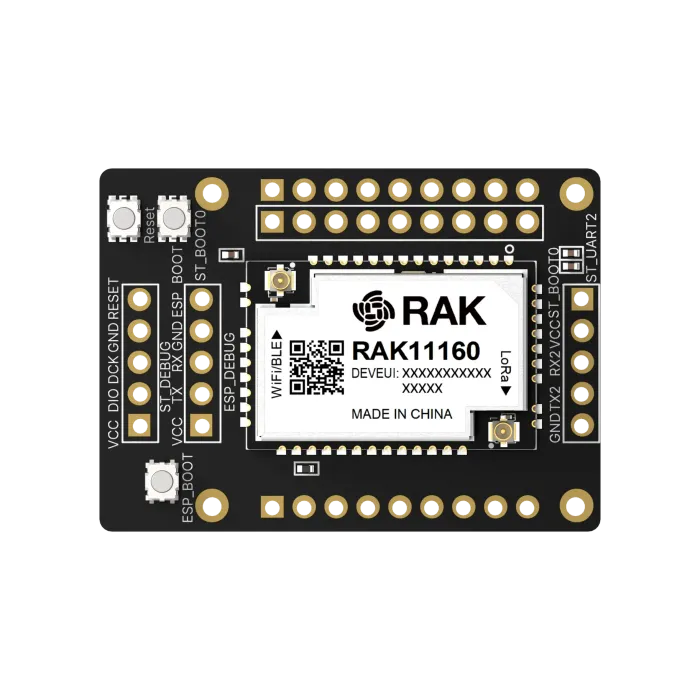

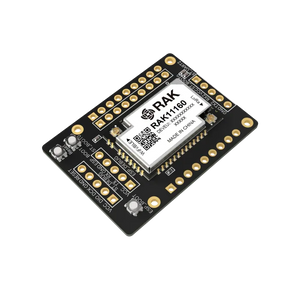

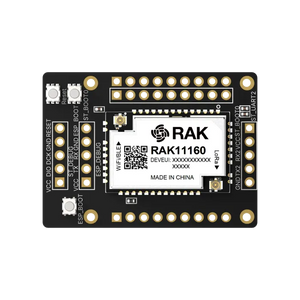

Het RAK11160-breakoutboard is een evaluatieboard voor de WisDuo RAK11160-stempelmodule.

De WisDuo RAK11160-stempelmodule die op dit breakoutboard wordt gebruikt, is een dual-core module met laag energieverbruik voor LoRaWAN die de STM32WLE5 LoRa-controller combineert met een ESP32-C2-chip voor WiFi en BLE -connectiviteit. Deze unieke architectuur is ontworpen voor IoT-toepassingen die draadloze communicatie over lange afstand vereisen en af en toe taken met hoge bandbreedte uitvoeren, zoals MQTT-doorsturing of OTA-updates.



Ontwikkelmodi

Het RAK11160-breakoutboard ondersteunt twee ontwikkelmodi:

  • Standalone: Programmeer de STM32WL met RAK's RUI3 SDK voor het uitlezen van sensoren en LoRaWAN -functionaliteit.
  • Dual-mode: Gebruik de STM32WL-module voor LoRaWAN en activeer de ESP32 wanneer WiFi/MQTT/BLE -functies nodig zijn. De gegevensstroom en logica kunnen worden beheerd met eigen firmware.



Pinaansluitingen en interfaces

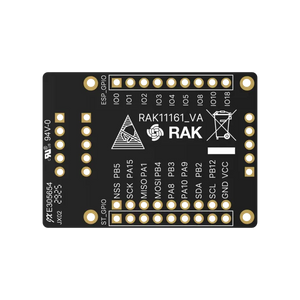

Dit evaluatieboard ontsluit alle pinnen van de RAK11160 op pinaansluitingen:

  • 2-pins headers voor de GPIO's, SPI, I2C van de STM32WLE5
  • 1-pins header voor de GPIO's van de ESP32-C2
  • 1-pins header voor het debuggen van de STM32WLE5 via de SWD -interface
  • 1-pins header voor het debuggen en flashen van de ESP32-C2 via UART
  • 1-pins header voor het debuggen en flashen van de STM32WL5 via UART
  • 1 resetknop
  • 1 knop voor de opstartmodus voor de  STM32WLE5
  • 1 knop voor de opstartmodus voor de  ESP32-C2



Klokstabiliteit

Voor een betere frequentiestabiliteit binnen het temperatuurbereik gebruikt de  STM32WLE een  TCXO voor het opwekken van de klok.



Bestelopties

Voor het gemak kun je het  RAK11160-breakoutboard bestellen met  voorgesoldeerde headers of  los om ze zelf te solderen.



Waarom je het RAK11160-breakoutboard nodig hebt

Bouw slimmere IoT-apparaten die langer meegaan met het RAK11160-evaluatieboard. Dankzij het ultralaag energiebeheer en twee draadloze technologieën, het is perfect voor toepassingen zoals sensoren op batterijen, op afstand loggen van gegevens, en assettracking waar energie-efficiëntie en flexibiliteit cruciaal zijn.

Waarom het nuttig is:

  • Batterijduur verlengen: ESP32 wordt volledig uitgeschakeld wanneer hij niet nodig is
  • Overal eenvoudig verbinding maken: LoRaWAN, WiFi, BLE en P2P in één module
  • Gegevens veilig opslaan: Het ingebouwde geheugen voorkomt gegevensverlies tijdens offlineperioden
  • Vereenvoudig je IoT-ontwerp: Het compacte formaat past in vrijwel elk project



Belangrijkste kenmerken van het RAK11160-breakoutboard

  • Dubbele MCU-architectuur: STM32WLE5 (LoRa) + ESP32-C2 (WiFi/BLE)
  • STM32WLE5 LoRa-transceiver met TCXO (2,5 ppm) voor hoge frequentiestabiliteit
  • Laag energieverbruik van ESP32 LoRa: diepe uitschakelmodus (~1 µA) wanneer inactief
  • Voldoet aan LoRaWAN 1.0.4, klasse A/B/C
  • Ondersteunt LoRaWAN en LoRa P2P
  • MQTT/HTTP-mogelijkheden via ESP32 met doorsturen naar de cloud
  • BLE/WiFi-scannen voor locatiediensten of configuratie
  • Slim energiebeheer: STM32 bestuurt ESP32 via de EN-pin

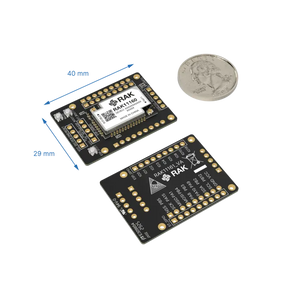

  • Compact formaat: breakoutboard van 29x40x4,28 mm
  • Voedingsspanning: 3,0 ~ 3,6 V
  • Bedrijfstemperatuur: -40 °C tot +85 °C
  • Frequentiebereik: 150 MHz tot 960 MHz
  • Flash/RAM: STM32WLE5 (256 KB flash / 64 KB RAM), ESP32-C2 (2 MB flash)
  • Interfaces: UART, I2C, SPI, GPIO
  • Ontwikkeling met de RUI3 SDK voor STM32 en ESP-IDF of Arduino voor ESP32
  • Ideaal voor: energiezuinige MQTT-sensorknooppunten, locatietrackers, OTA-compatibele slimme apparaten
  • Ondersteunde LoRaWAN-banden: EU868, US915, AU915, AS923, IN865 en meer
  • LBT-ondersteuning voor AS923-1 (Japan)



Voorbeelden van toepassingen voor het RAK11160-breakoutboard

Met dit board kunnen ontwikkelaars zich richten op het oplossen van toepassingsproblemen in plaats van hardwarebeperkingen.

Toepassingsvoorbeeld 1: proef met externe sensoren

Bij de implementatie van omgevingssensoren in een vroeg ontwikkelingsstadium gebruikt een team het RAK11160-ontwikkelboard om het energiegedrag bij variabele inschakelduur te testen. Deze aanpak helpt hen de schema's voor gegevensoverdracht te optimaliseren voordat aangepaste pcb's worden ontworpen.

Toepassingsvoorbeeld 2: logistieke datagateway

Een startup die een gateway voor pakkettracking ontwikkelt, integreert dit ultralaagvermogen-IoT-board om workflows voor het doorsturen van gegevens prototypen. Hiermee kunnen ze de praktijkprestaties van het wisselen tussen netwerken valideren voordat u overgaat tot grootschalige hardwareproductie.



Vergelijkingstabel: RAK3272, RAK11161 en RAK3212

Functie / model RAK3272 RAK11161
(Dit product)
RAK3212
MCU STM32WLE5 STM32WLE5 + ESP32-C2 ESP32-S3 + SX1262
Connectiviteit LoRa / LoRaWAN LoRa + WiFi + BLE LoRa + WiFi + BLE
Architectuur Enkele MCU Twee MCU's (STM32WL bestuurt ESP32 via EN) Enkele MCU met hogere verwerkingskracht
Energiebeheerstrategie Ultralaag energieverbruik De STM32 verwerkt LoRa; de ESP32 wordt volledig uitgeschakeld wanneer deze niet actief is Ondersteuning voor laag energieverbruik: voor slaapmodi geoptimaliseerde ESP32-S3
Toepassingsfocus Laag energieverbruik
LoRaWAN-sensoren
Sensoren op batterijen met cloudsynchronisatie via WiFi/BLE High-performance IoT, mUI, Meshtastic, Edge AI
Opslag en geheugen STM32WLE5: 256KB Flash + 64KB RAM

STM32WLE5: 256KB Flash + 64KB RAM

ESP32-C2: 2MB Flash + 272KB RAM

ESP32-S3: 16MB Flash + 8MB PSRAM
Ontwikkelplatform RUI3 SDK / AT-opdrachten RUI3 voor STM32WL + ESP-IDF / Arduino voor ESP32-C2 ESP-IDF / Arduino / PlatformIO
Vormfactor 25.4 × 32.3 mm
Breakoutboard
29 × 40 mm
Breakoutboard
29 × 40 mm
Breakoutboard

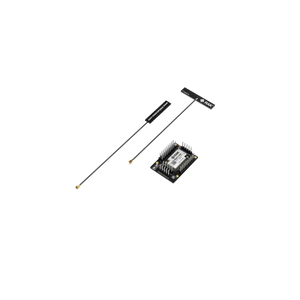

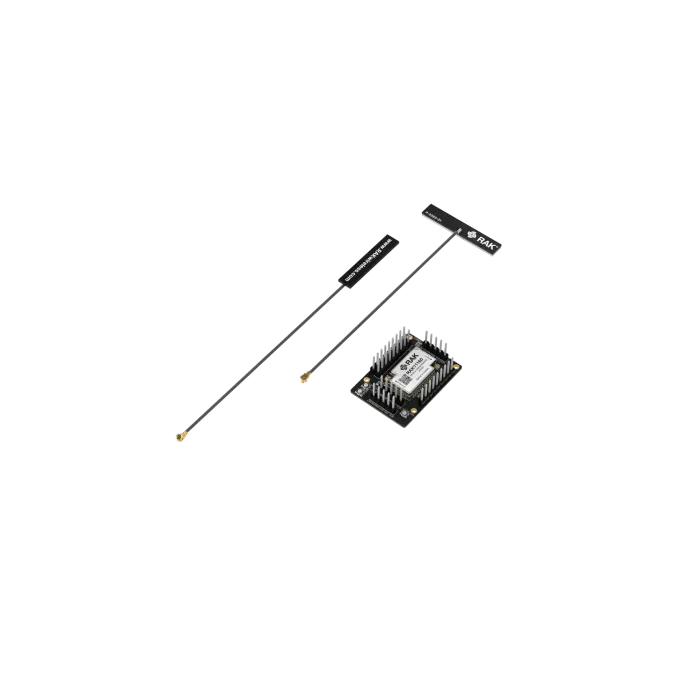

Inhoud van de verpakking

  • 1 stuk RAK11160-breakoutboard
  • 1 stuk PCB-WiFi/BLE-antenne (MHF4-connector)
  • 1 stuk PCB-LoRa-antenne (MHF4-connector)
  • 3 stuks pinheader (1x9PIN)
  • 3 stuks pinheader (1x5PIN)
  • 1 stuk platte lintkabel (40PIN)



Aan de slag met de RAK11160-breakoutboard



Veelgestelde vragen

Hoe vergroot de dual-MCU-architectuur de flexibiliteit bij de ontwikkeling?

Dit board bevat twee afzonderlijke MCU's: één speciaal voor LoRaWAN-taken en één voor WiFi/BLE-functies (STM32WLE5 + ESP32-C2). Door deze scheiding kunnen ontwikkelaars langeafstandscommunicatie continu uitvoeren en alleen wanneer nodig connectiviteit met hogere bandbreedte activeren. Dit vermindert het energieverbruik tijdens inactieve perioden en maakt onafhankelijke firmwareontwikkeling voor elke MCU mogelijk, waardoor logica gemakkelijker kan worden aangepast aan verschillende gebruiksprofielen zonder de kernfunctionaliteit van de radio te beïnvloeden.

Hoe stuur ik de communicatie tussen de STM32 en ESP32?

De STM32 fungeert doorgaans als master en gebruikt UART of SPI om opdrachten naar de ESP32 te sturen wanneer WiFi- of BLE-taken nodig zijn. De STM32 schakelt de ESP32 in via de EN-pin, wisselt gegevens uit en schakelt deze na voltooiing weer uit om energie te besparen en conflicten te voorkomen.

Kan ik het board uitsluitend in de modus met één MCU gebruiken?

Ja, u kunt de module als een systeem met één MCU gebruiken door de ESP32 (via de EN-pin) uitgeschakeld te houden en alleen de STM32WLE5 te gebruiken voor uw LoRa- en sensortoepassingen. De ESP32 verbruikt vrijwel geen stroom (bijna volledig uitgeschakeld) wanneer deze niet wordt gebruikt. Dit is in feite hoe veel energiezuinige LoRa-toepassingen worden uitgevoerd (alleen de LoRa-core). Als u nooit WiFi/BLE/MQTT-doorsturing nodig hebt, kunt u de ESP32 volledig buiten beschouwing laten in uw firmwareontwerp.

Zorg ervoor dat je firmware of opstartlogica de ESP32 nooit onbedoeld inschakelt. Als je hardware dit toestaat, kun je de voeding van de ESP32 bovendien fysiek isoleren of onderbreken totdat deze nodig is.

Kan dit bord worden gebruikt zonder aangepaste firmware te schrijven?

Ja. Ontwikkelaars kunnen beginnen met de bestaande RUI3 SDK op de STM32-kern, die op AT-commando's gebaseerde besturing voor basishandelingen ondersteunt. Hiermee kunnen ze het radiogedrag en de gegevensoverdracht al vroeg testen voordat ze volledige firmware schrijven. Om echter gebruik te maken van de dual-modewerking of geavanceerde logica (zoals het voorwaardelijk activeren van wifi), is aangepaste firmware nodig om de twee MCU's te coördineren.

Hoe pak ik energiebeheer aan wanneer ik beide MCU's gebruik?

Een gebruikelijke aanpak is om de STM32-kern actief te houden voor energiezuinige LoRaWAN-bewerkingen en de ESP32-kern volledig uit te schakelen totdat taken met een hoge bandbreedte nodig zijn. De STM32 kan de voeding van de ESP32 via een enable-pin regelen, zodat de tweede MCU alleen stroom verbruikt tijdens actieve taken zoals gegevensuploads of OTA-updates. Deze strategie helpt de batterijduur in veldtoepassingen te verlengen.

Wat is het stroomverbruik wanneer de ESP32 is uitgeschakeld of in een energiezuinige toestand verkeert?

Het bord kan ongeveer 6 µA verbruiken wanneer de ESP8684 (oftewel de wifi/BLE-coprocessor vergelijkbaar met een ESP32) is uitgeschakeld en de STM32WLE5 in deepslaapstand staat. De ESP32 wordt via de EN-pin door de STM32 aangestuurd, waardoor de ESP32 volledig kan worden uitgeschakeld (met een verbruik van ongeveer 1 µA of minder) wanneer deze niet nodig is. Beste praktijk: voer zelf metingen uit met een stroommeter voor het µA-bereik, afgestemd op jouw beoogde gebruiksscenario (aangesloten sensoren, verliezen in de spanningsregelaar enzovoort).

Hoe beheert het bord de communicatietiming tussen de twee MCU's?

De STM32 van dit LoRaWAN- en wifi-evaluatiebord voor prototyping fungeert als primaire controller en bepaalt wanneer de ESP32 wordt geactiveerd. Ontwikkelaars kunnen signaleringsprotocollen implementeren via gedeelde GPIO- of UART-lijnen om de overdracht van gegevens te activeren en te synchroniseren. Deze aanpak voorkomt concurrencyproblemen doordat er wordt gewaarborgd dat steeds slechts één MCU de communicatie beheert, waardoor voorspelbare overgangen tussen energiezuinige en krachtige modi tijdens het gebruik mogelijk zijn.

Welke LoRa-banden/regio's worden ondersteund?

De RAK11160 Breakout Board ondersteunt de volgende LoRa/LoRaWAN-frequentiebanden/regio's:

  • EU433
  • CN470
  • IN865
  • EU868
  • AU915
  • US915
  • KR920
  • RU864
  • AS923-1 / AS923-2 / AS923-3 / AS923-4

Hoe flash ik firmware op beide MCU's?

Flash de STM32WLE5 met de SWD- of UART-interface en RUI3-tools. Programmeer de ESP32-C2 via de UART-header met ESP-IDF of Arduino. De STM32 bepaalt doorgaans wanneer de ESP32 wordt ingeschakeld. Zorg daarom voor de juiste opstart- en resetsequenties bij het flashen van elke MCU.
