M5Stack Unit ExtEncoder M5-U161 är en extern modul för insamling från vridenkodrar, som läser AB- och ABZ-enkodersignaler via ett lättanvänt Grove I2C-gränssnitt. Denna M5Stack Ext Encoder Unit är baserad på MCU:n STM32F030F4P6 och har inbyggd programvara för insamling och avkodning av enkodersignaler, så att en värdstyrenhet kan läsa enkodervärden direkt via I2C i stället för att hantera varje puls i programvaran.

Använd M5Stack Unit ExtEncoder när projektet behöver kompakt enkoderåterkoppling för rörelsestyrning, styrning av robotarmsposition, mäthjul, automatiserad skärutrustning, axelåterkoppling eller avkänning av motorhastighet och -position. M5-U161 stöder AB/ABZ-signalingång, 12-bitars samplingsnoggrannhet och standardadressen 0x59 för I2C, vilket gör Ext Encoder Unit praktisk för M5Stack-styrenheter, inbyggda automationsprojekt och enkodermätsystem.

Funktioner

  • M5Stack Unit ExtEncoder M5-U161 för insamling av signaler från externa vridenkodrar.
  • Stöder AB- och ABZ-signalingång för vanlig återkoppling från inkrementella enkodrar.
  • Inbyggd STM32F030F4P6-huvudstyrenhet med inbyggd programvara för enkoderinsamling och avkodning.
  • Läser av enkodervärden via Grove I2C, vilket minskar värdens behov av pulsräkning.
  • Standardadressen för I2C är 0x59, vilket möjliggör enkel integrering med M5Stack och andra I2C-värdar.
  • 12-bitars samplingsnoggrannhet för stabil mätning av enkodersignaler i kompakta projekt.
  • HY2.0-4P Grove-port A-anslutning för GND, 5V, SDA och SCL.

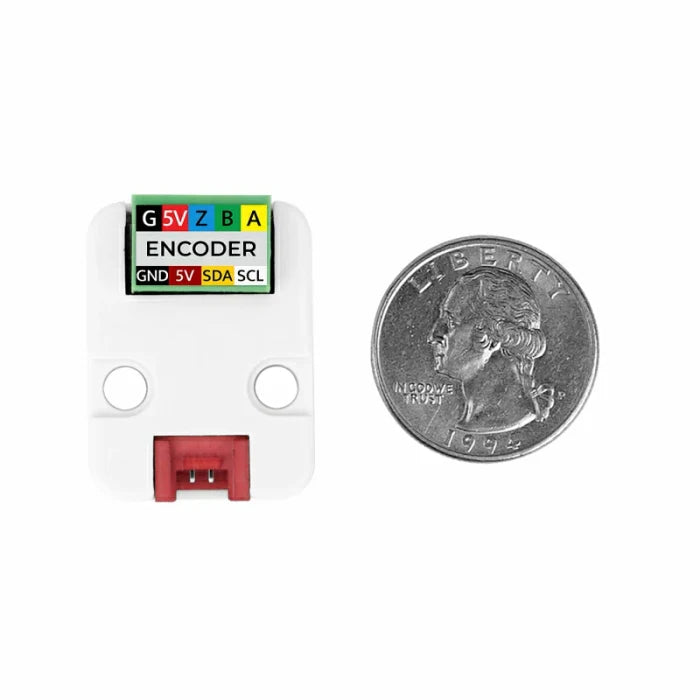

  • VH2.54-5P-kontakt för kabelanslutning av externa enkodrar, lämplig för AB/ABZ-enkodertillämpningar.
  • Kompakt Unit-format på 32,0 x 24,0 x 10,7 mm för robotarmar, mäthjul och projekt för rörelsestyrning.

Specifikationer

Produkt M5Stack Unit ExtEncoder / M5Stack Ext Encoder Unit
SKU M5-U161 / U161
MCU STM32F030F4P6
Typ av signalingång Externa vridenkodersignaler AB/ABZ
Samplingsnoggrannhet 12-bitars
Kommunikation I2C via Grove-port A
I2C-adress 0x59
Grove-stiftkonfiguration Svart: GND, röd: 5V, gul: SDA, vit: SCL
Produktstorlek 32,0 x 24,0 x 10,7 mm
Produktvikt 5.0 g
Förpackningsstorlek 138,0 x 93,0 x 11,7 mm
Bruttovikt 12.2 g

Användningsområden

  • Styrning av robotarmsposition med återkoppling från en extern vridenkoder.
  • Mäthjulssystem som kräver avläsning av AB/ABZ-enkodersignaler.
  • Automatiserad skärutrustning med kompakt I2C-enkodermätning.
  • Mätning av motorhastighet, återkoppling av axelposition och prototyper för rörelsestyrning.
  • Industriell automation, undervisningslaboratorier och M5Stack-projekt för insamling av encodersignaler.

Produktlista

  • 1 x M5Stack Unit ExtEncoder M5-U161
  • 1 x HY2.0-4P Grove-anslutningskabel, 20 cm
  • 1 x VH2.54-5P-kontakt

Övrigt innehåll

M5Stack Unit ExtEncoder är utformad som en encodergränssnittsmodul, inte som en fristående vridknapp. Anslut en kompatibel extern vriencoder till VH2.54-5P-sidan och anslut sedan Ext Encoder Unit till en styrenhet via Grove I2C. STM32F030F4P6-styrenheten hanterar insamling och avkodning av AB/ABZ-signaler, och värdenheten läser encoderdata från I2C-adressen 0x59.

För bästa resultat bör du bekräfta den externa encoderns spänning, kabelordning och AB-/ABZ-utgångstyp innan du ansluter den till M5-U161. Grove-port A tillhandahåller GND, 5V, SDA och SCL för I2C-anslutningen, medan encodersidan är avsedd för inmatning av externa encodersignaler.

Resurser

Vanliga frågor

Vad används M5Stack Unit ExtEncoder M5-U161 till?

M5Stack Unit ExtEncoder M5-U161 används för att samla in och avkoda signaler från externa vriencodrar. Den är användbar för positionsstyrning av robotarmar, mäthjul, motoråterkoppling, automatiserad skärutrustning och andra rörelsestyrningsprojekt som behöver AB-/ABZ-encoderdata via I2C.

Stöder Ext Encoder Unit ABZ-encodrar?

Ja. M5Stack Ext Encoder Unit stöder både AB- och ABZ-signalingång. Den är avsedd för kompatibla externa vriencodrar som tillhandahåller dessa inkrementella encodersignaler.

Vilken I2C-adress använder M5-U161?

Standardadressen för I2C för M5Stack Unit ExtEncoder är 0x59. Modulen ansluts via Grove-port A med GND, 5V, SDA och SCL.

Ingår en extern encoder?

Paketet innehåller Unit ExtEncoder-modulen, en Grove-kabel och en VH2.54-5P-kontakt. En separat extern vridencoder bör väljas utifrån dina mekaniska och elektriska krav.
