M5stack-displaymodul 13.2
Beskrivning

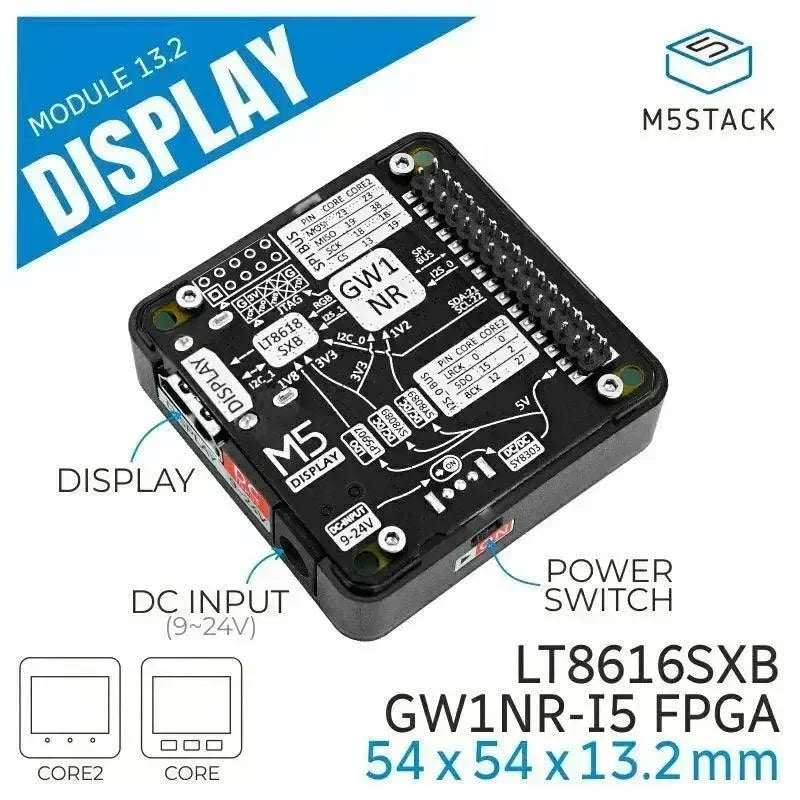

M5Stack Display Module 13.2 är en HD-ljud- och videomodul för programmerbara tillämpningar med högupplöst utmatning och 1080P-bildskärmsutmatning. Den använder en FPGA i Gowin GW1NR-serien för att mata ut bildskärmssignaler och ett LT8618S-signalkonditioneringschip som stöder 24-bitars färgdjup, upp till 8-kanals ljudingång och en upplösning på upp till 1080P.
Modulen har en intern funktion för generering av I2S-ljud, ett uttag för likströmsingång och DC-DC-kretsar för strömförsörjning av enheten. M5Stack Display Module 13.2 passar för högupplösta ljud-/videoutmatnings- och människa–maskin-interaktionsprojekt som behöver kompakt, stapelbar maskinvaruutbyggnad.
Officiell information: Den officiella dokumentationen innehåller ett exempel för nedladdning av EasyLoader för snabb testning av modulen.
Funktioner
- Stöder 24-bitars RGB-ingång för högupplöst bildskärmsutmatning.
- Upplösning på upp till 1080P (1920x1080).
- Stöder upp till 8-kanals ljudingång.
- Innehåller DC-DC-kretsar för 9–24 V till 5 V, 3,3 V och 1,2 V samt en LDO-krets för 5 V till 1,8 V.
- Högupplöst ljud- och videogränssnitt med JTAG-nedladdningsgränssnitt.
- 9–24 V likströmsgränssnitt och strömbrytare.
Specifikationer
| Artikel | Parameter |
|---|---|
| Ljud-/videosignalinsamlingskrets | GW1NR-LV9QN88C6-I5 FPGA |
| Ljud-/videosignalbehandlingskrets | LT8616SXB @ 0x39 |
| 9–24 V till 5 V DC-DC-nedkonverterare | SY8303 |
| 5 V till 3,3 V och 1,2 V DC-DC-nedkonverterare | SY8089 |
| 5 V till 1,8 V LDO-nedkonverterare | LP5907 |
| Upplösning | Upp till 1080P (1920x1080) |
| Strömingång | 9-24V |
| Storlek | 54,0 × 54,0 × 19,8 mm |
| Vikt | 21.6g |
| Förpackningsstorlek | 134,0 × 95,0 × 20,2 mm |
| Bruttovikt | 41.2g |
Användningsområden
- Utmatning av högupplösta ljud- och videosignaler
- Gränssnitt för människa–maskin-interaktion
- Programmerbara projekt för display- och ljudutbyggnad
Produktlista
- 1 × Module13.2 Display
Övrigt innehåll
Använd den officiella dokumentationen för att granska stifttilldelning, kopplingsschemadetaljer, programvaruexempel och EasyLoader-testresurser före integrering. M5Stack Display Module 13.2 är avsedd för projekt som behöver en HD-ljud- och videomodul med 1080P-bildskärmsutmatning och stapelbar modulutbyggnad.
Resurser
- Produktdokumentation för M5Stack Display Module 13.2
- PDF med kopplingsschema för Module13.2 Display
- PDF med mått för Module13.2 Display
- Datablad för GW1NR-LV9 FPGA
- Datablad för Lontium LT8618SXB
- Datablad för SY8089 DC-DC-omvandlare
- Datablad för SY8303 DC-DC-nedkonverterare
- Datablad för LP5907 LDO-regulator
- Arduino-exempel för Module13.2 Display
- Dokumentation för Module13.2 Display i UiFlow1
- Dokumentation för Module13.2 Display i UiFlow2
- Nedladdning av EasyLoader för Module13.2 Display
Vanliga frågor
Vad används den här modulen till?
Den används för programmerbar högupplöst ljud- och videoutmatning, inklusive bildskärmsutmatning, ljudingång och projekt för människa–maskin-interaktion.
Vilken upplösning stöder den?
Den stöder en upplösning på upp till 1080P (1920x1080) och 24-bitars RGB-ingång för visningsutmatning.
Behöver den extern strömförsörjning?
Modulen har en 9–24 V likströmsingång och inbyggda DC-DC-kretsar för att strömförsörja enheten.
