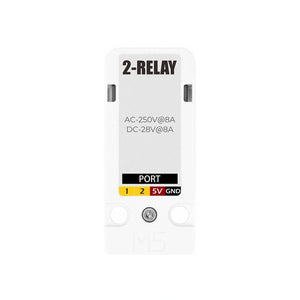

M5Stack Unit 2Relay white background front product image

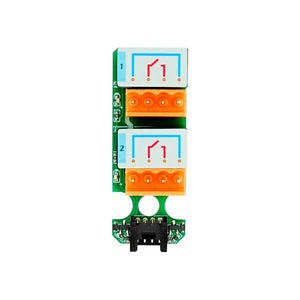

M5Stack Unit 2Relay white background side product image
M5Stack Unit 2Relay white background relay terminal image

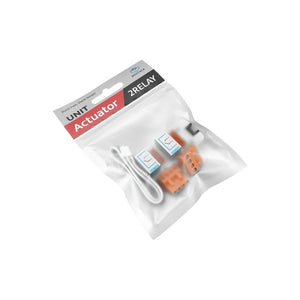

M5Stack Unit 2Relay white background package image

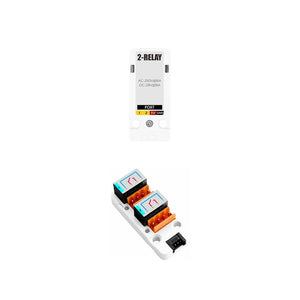

M5Stack Unit 2Relay white background multi-view combo image

M5Stack Unit 2Relay, tvåkanalig SPST-relämodul för GPIO-växling

SKU: M5-U131
Ordinarie pris 9,10 € Reapris 7,82 €
14% RABATT
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Lägg till i önskelistan
M5Stack Unit 2Relay white background main product image

M5Stack Unit 2Relay, tvåkanalig SPST-relämodul för GPIO-växling

7,82 €

Beskrivning

M5Stack Unit 2Relay är en kompakt reläenhet med två kanaler som är utformad för direkt GPIO-styrd högspänningsomkoppling. Som en tillförlitlig SPST-relämodul har den två normalt öppna mekaniska reläer och stöder omkoppling av AC 250 V eller DC 28 V med upp till 8 A per kanal. Det gör M5Stack Unit 2Relay till ett praktiskt val för strömstyrning i smarta hem, omkoppling av apparater och omkoppling av industriell utrustning där galvaniskt isolerad laststyrning är viktig.

Översikt över M5Stack Unit 2Relay

Funktioner

  • Unit 2Relay har två individuellt styrda utgångar i en reläenhet med två kanaler.
  • Denna SPST-relämodul stöder direkt styrning med GPIO-logiknivåer via Grove HY2.0-4P-gränssnittet.
  • Varje kanal stöder omkoppling av AC 250 V@8 A eller DC 28 V@8 A för praktisk styrning av hög belastning.
  • Individuella statuslysdioder gör det enkelt att övervaka reläaktiviteten vid strömstyrning i smarta hem och bänktester.
  • Det kompakta höljet och monteringshålen gör den lämplig för omkoppling av industriell utrustning, apparatstyrning och inbyggd automation.

Specifikationer

Produkt M5Stack Unit 2Relay
Relätyp Normalt öppet mekaniskt relä
Antal kanaler 2
Maximal omkopplingsspänning AC 250 V / DC 28 V
Märkström 8 A per kanal
Styrspänning för spole DC 5 V
Effektförbrukning för spole 5 V@154 mA
Styrmetod GPIO-styrning med logiknivå via Grove HY2.0-4P
Produktstorlek 56,0 x 24,0 x 19,0 mm

Användningsområden

M5Stack Unit 2Relay passar bra överallt där en tillförlitlig reläenhet med två kanaler behövs för isolerad omkoppling. Vanliga användningsområden är strömstyrning i smarta hem, omkoppling av AC/DC-signaler, fjärrstyrning av apparater, laboratorieautomation och omkoppling av industriell utrustning. Eftersom den fungerar som en direktstyrd SPST-relämodul är den även användbar i styrprojekt som behöver enkel lastomkoppling utan ett separat reläkort.

Produktlista

  • 1 x Unit 2Relay
  • 1 x HY2.0-4P Grove-anslutningskabel (20 cm)
  • 2 x HT3.96-4P-anslutningar

Övrigt innehåll

Den officiella måttskissen och det schematiska diagrammet är användbara när du ska kontrollera kabeldragning, utrymme i höljet eller anslutningarnas placering före integrering.

Måttdiagram för M5Stack Unit 2Relay

Kopplingsschema för M5Stack Unit 2Relay

Resurser

Vanliga frågor

Vilken typ av relä använder denna modul?
Det är en reläenhet med två kanaler och två normalt öppna utgångar, vilket gör den till en enkel SPST-relämodul för styrprojekt.

Vad passar den bäst för?
M5Stack Unit 2Relay passar bäst för strömstyrning i smarta hem, omkoppling av apparater och omkoppling av industriell utrustning där isolerad, GPIO-styrd lastkontroll behövs.
