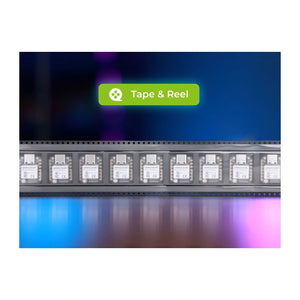

Seeed Studio XIAO ESP32-S3 Plus Tape and Reel front white background

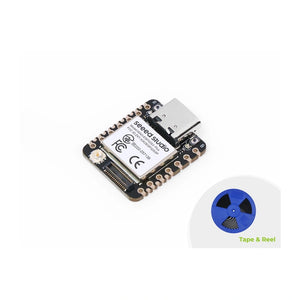

Seeed Studio XIAO ESP32-S3 Plus Tape and Reel package view

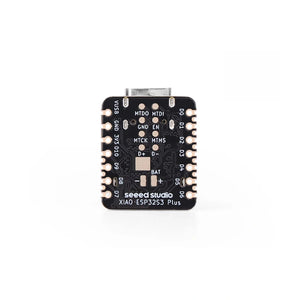

Seeed Studio XIAO ESP32-S3 Plus board back view
Seeed Studio XIAO ESP32-S3 Plus angled board view

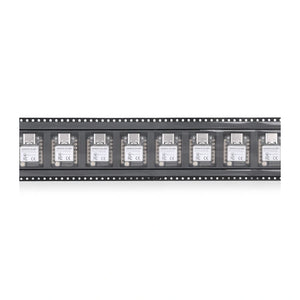

Seeed Studio XIAO ESP32-S3 Plus Tape and Reel side view
Seeed Studio XIAO ESP32-S3 Plus board front view
Seeed Studio XIAO ESP32-S3 Plus Tape and Reel front white background
Seeed Studio XIAO ESP32-S3 Plus Tape and Reel package view
Seeed Studio XIAO ESP32-S3 Plus board back view
Seeed Studio XIAO ESP32-S3 Plus angled board view
Seeed Studio XIAO ESP32-S3 Plus Tape and Reel side view

Seeed Studio XIAO ESP32-S3 Plus (taśma i rolka)

SKU: Seeed-101991469
Cena promocyjna 13,60 €
incl. VAT
excl. VAT
📦 From 50€ in Germany, 100€ in the EU, 45€ in the US!
⏳
Pre-orders are available!
This item is not ready for immediate dispatch. Place your order and pay now to reserve it.
Estimated dispatch: 10–20 days after ordering.
Timing depends on supplier replenishment and may change. Shipping transit time is additional. This is an estimate, not a guaranteed dispatch or delivery date. We will notify you when your order ships or if the estimate changes. For a time-sensitive order, please contact us before paying.

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Dodaj do listy życzeń
Seeed Studio XIAO ESP32-S3 Plus board front view

Seeed Studio XIAO ESP32-S3 Plus (taśma i rolka)

13,60 €

Opis

Seeed Studio XIAO ESP32-S3 Plus na taśmie i szpuli to kompaktowa płytka ESP32-S3 MCU przeznaczona do produkcji SMT, produkcji małoseryjnej i zautomatyzowanego montażu. Łączy dwurdzeniowy procesor Xtensa LX7 ESP32-S3R8 z Wi-Fi, BLE 5.0, pamięcią 16 MB Flash, 8 MB PSRAM oraz charakterystycznym formatem XIAO.

W porównaniu ze standardowymi płytkami XIAO model XIAO ESP32-S3 Plus oferuje dodatkowe piny SMD wyprowadzone jako półotwarte pola lutownicze, przeprojektowany układ pól lutowniczych oraz złącze B2B, zapewniając programistom więcej wejść/wyjść do niestandardowych płyt bazowych, czujników IoT, urządzeń ubieralnych i kompaktowych modułów robotycznych. Wersja na taśmie i szpuli nie zawiera listew pinów i jest przeznaczona specjalnie do procesów produkcyjnych SMT.

Funkcje

  • Dwurdzeniowy 32-bitowy MCU ESP32-S3R8 o częstotliwości do 240 MHz, przeznaczony do projektów IoT, brzegowej sztucznej inteligencji i systemów wbudowanych.
  • Wi-Fi 2,4 GHz, Bluetooth Low Energy 5.0 i Bluetooth Mesh zapewniają elastyczną łączność bezprzewodową.
  • 16 MB Flash i 8 MB PSRAM do obsługi większego oprogramowania układowego, buforów danych oraz projektów MicroPython lub Arduino.
  • Łącznie 20 GPIO, w tym 9 dodatkowych pinów SMD z rastrem 1,27 mm, wyprowadzonych jako półotwarte pola lutownicze.
  • Zintegrowane ładowanie akumulatora litowego z szybkim ładowaniem 100 mA i ładowaniem podtrzymującym 0,9 mA.
  • Kompatybilność z Arduino, MicroPython i ESP-IDF umożliwia szybkie tworzenie prototypów i oprogramowania układowego przeznaczonego do produkcji.
  • Kompaktowy 21 x 17.8mm Kompaktowa konstrukcja z układem tylnej strony zgodnym z XIAO.
  • Opakowanie na taśmie i szpuli do zautomatyzowanego montażu SMT; listwy pinów i antena zewnętrzna nie są dołączone.

Specyfikacje

SKU Seeed-101991469
Nazwa produktu Seeed Studio XIAO ESP32-S3 Plus (taśma i szpula)
Typ produktu Płytka deweloperska ESP32-S3 MCU w opakowaniu SMT na taśmie i szpuli
Procesor Dwurdzeniowy 32-bitowy procesor ESP32-S3R8 Xtensa LX7 o częstotliwości do 240 MHz
Łączność bezprzewodowa Podsystem Wi-Fi 2,4 GHz, Bluetooth Low Energy 5.0 i Bluetooth Mesh
Pamięć 8 MB PSRAM i 16 MB Flash
GPIO i interfejsy 2x UART, 1x I2C, 1x I2S, 2x SPI, 18x GPIO z PWM, 9x ADC, dioda LED użytkownika, dioda LED ładowania, złącze B2B, przycisk resetowania i przycisk uruchamiania
Rozszerzone wejścia/wyjścia 9 dodatkowych pinów SMD z rastrem 1,27 mm, wyprowadzonych jako półotwarte pola lutownicze, poza standardowym układem XIAO
Antena Konstrukcja z anteną prętową 2,4 GHz, obsługa anteny U.FL; antena zewnętrzna nie jest dołączona
Wejście zasilania Wejście z USB Type-C 5 V lub akumulatora litowego BAT 3,7 V
Prąd roboczy USB Type-C 5 V przy 28 mA; BAT 3,8 V przy 35 mA
Prąd ładowania Szybkie ładowanie 100 mA, ładowanie podtrzymujące 0,9 mA
Tryby niskiego poboru mocy Modem sleep: 31,6 mA przy 3,8 V; light sleep: 2,45 mA przy 3,8 V; deep sleep: 33,51 µA przy 3,8 V
Prąd aktywny modułu bezprzewodowego Tryb aktywny Wi-Fi: 81 mA; tryb aktywny BLE: 101 mA
Wymiary 21 x 17.8mm
Temperatura pracy Od -40 do 65°C
Masa netto Nie podano w oficjalnym źródle; szacowana waga wysyłkowa Shopify wynosi 5 g

Zastosowania

  • Produkcyjne konstrukcje kompaktowych urządzeń IoT z ESP32-S3.
  • Urządzenia noszone, czujniki inteligentnego domu i bezprzewodowe moduły zasilane akumulatorem.
  • Sterowniki robotyki, małe płytki elementów wykonawczych lub czujników oraz komunikacja ESP-NOW.
  • Sieciowanie o niskim poborze mocy, konfiguracja BLE i lokalny transfer danych przez Wi-Fi.
  • Edukacja, pracownie makerów i niestandardowe projekty płytek bazowych XIAO.

Lista produktów

  • 1 x Seeed Studio XIAO ESP32-S3 Plus (Tape & Reel)

Inne treści

Przed zaprojektowaniem płytki PCB należy przeanalizować prowadzenie zasilania, wejście akumulatora, strefę wolną wokół anteny, dostęp do przycisków uruchamiania i resetowania, dodatkowe pola SMD oraz oficjalny schemat wyprowadzeń. W przypadku jednorazowych prototypów na płytce stykowej ten wariant SKU Tape & Reel jest mniej wygodny niż wersja z pinami goldpin; został zaprojektowany z myślą o powtarzalnym montażu SMT i sprawnym procesie produkcyjnym.

Oficjalny przegląd SMT pokazuje, dlaczego ta wersja Seeed Studio XIAO ESP32-S3 Plus Tape & Reel jest przeznaczona do automatycznych linii montażowych i produkcji płytek na dużą skalę.

Przegląd wersji SMT Seeed Studio XIAO ESP32-S3 Plus Tape and Reel

Rozszerzony układ dodaje dodatkowe półotwarte pola lutownicze SMD, zapewniając XIAO ESP32-S3 Plus większy dostęp do GPIO w kompaktowych, niestandardowych płytkach bazowych.

Rozszerzony przegląd GPIO Seeed Studio XIAO ESP32-S3 Plus

Przegląd sprzętu ułatwia identyfikację złącza USB Type-C, wejścia akumulatora, przycisków uruchamiania i resetowania, sekcji bezprzewodowej, diod LED oraz złącza B2B przed integracją.

Przegląd sprzętu pokładowego Seeed Studio XIAO ESP32-S3 Plus

Schemat wyprowadzeń jest przydatny podczas mapowania interfejsów UART, I2C, I2S, SPI, ADC, PWM oraz dodatkowych pól SMD w projekcie niestandardowej płytki PCB.

Schemat wyprowadzeń Seeed Studio XIAO ESP32-S3 Plus

Materiały

FAQ

Czy Seeed Studio XIAO ESP32-S3 Plus nadaje się do montażu SMT?

Tak. Ta wersja Tape & Reel jest przeznaczona do automatycznego montażu SMT i zastosowań produkcyjnych.

Czy piny goldpin są dołączone?

Nie. Oficjalne informacje wskazują, że ten wariant SKU nie zawiera pinów goldpin.

Jakie technologie bezprzewodowe obsługuje płytka?

XIAO ESP32-S3 Plus obsługuje Wi-Fi 2,4 GHz, Bluetooth Low Energy 5.0 oraz Bluetooth Mesh.

Jakich środowisk programistycznych mogę używać?

Płytki można używać z Arduino, MicroPythonem i ESP-IDF, zależnie od sposobu pracy z oprogramowaniem układowym.

Czy antena zewnętrzna jest dołączona?

Nie. Antena zewnętrzna nie jest dołączona, chociaż sprzęt obsługuje antenę U.FL.
