Analogowy moduł zasilania Holybro PM07 V2 14S i płytka PDB dla 8 regulatorów ESC
Need a larger quantity?
Need bulk pricing?
Get a formal quotation with lead time and volume pricing.
For universities, companies, distributors, and project orders.
Holybro PM07 V2 14S analogowy moduł zasilania z płytką dystrybucji zasilania dla 8 ESC
Holybro PM07 V2 łączy na jednej płytce regulowane zasilanie kontrolera lotu, analogowe monitorowanie akumulatora oraz dystrybucję zasilania i sygnałów PWM do maksymalnie ośmiu ESC. Dwa niezależne obwody zasilania 5,2 V zapewniają opcję redundantnego zasilania kompatybilnych autopilotów, a zakres wejściowy 2S–14S obsługuje szeroką gamę systemów zasilania do wielowirnikowców i VTOL.
Dlaczego warto wybrać PM07 V2?
- Integracja z ośmioma ESC: rozdziela zasilanie akumulatora i sygnały PWM do maksymalnie ośmiu ESC, ograniczając potrzebę stosowania osobnego okablowania i sprzętu dystrybucyjnego.
- Redundantne zasilanie kontrolera lotu: dwa niezależne obwody BEC i wyjścia zasilania mogą zasilać kompatybilne autopiloty z dwoma portami POWER.
- Telemetria akumulatora: przesyła informacje o napięciu i prądzie akumulatora przez interfejs analogowy, umożliwiając szacowanie zużytej pojemności i realizację działań przy niskim poziomie naładowania.
- Obsługa wysokiego napięcia: aktualna wersja 14S obsługuje wejście akumulatora od 2S do 14S.
- Zaprojektowany do autopilotów bez złączy pinowych: szczególnie przydatny z kontrolerami takimi jak Pixhawk 6C i Pixhawk 4, które nie mają wbudowanych złączy serw.
Kompatybilność i dobór
PM07 V2 to analogowy moduł zasilania. Jest przeznaczony do Pixhawk 6C, Pixhawk 6C Mini, Pixhawk 4, Pix32 V6, Cube Orange oraz innych kontrolerów lotu z kompatybilnym analogowym interfejsem POWER. Przed zamówieniem sprawdź wyprowadzenia portu POWER, trasowanie sygnałów PWM, napięcie akumulatora oraz wymagany prąd.
Pixhawk 5X i Pixhawk 6X: te kontrolery zazwyczaj wymagają cyfrowego modułu zasilania, takiego jak PM02D lub PM06D. PM07 V2 nie jest przeznaczonym do bezpośredniego podłączenia modułem monitorowania zasilania dla tych kontrolerów.
Informacja o wersji: ta oferta dotyczy aktualnej wersji 14S. Wcześniejsza wersja PM07 12S została wycofana.
Specyfikacja techniczna
| Model | PM07 V2, wersja 14S |
|---|---|
| Napięcie wejściowe | 2S–14S |
| Monitorowanie zasilania | Analogowe sygnały napięcia i prądu |
| Wyregulowane wyjścia | Dwa niezależne wyjścia prądu stałego 5,2 V, każde o natężeniu do 3 A |
| Znamionowe natężenie ciągłe płytki | 90 A |
| Znamionowe natężenie chwilowe płytki | 140 A przez mniej niż 60 sekund |
| Maksymalny zakres pomiaru natężenia | 120 A |
| Dzielnik napięcia | 18.182 |
| Ampery na wolt | 36.364 |
| Rozdział zasilania ESC | Osiem wyjść zasilania z gniazdem PWM |
| Porty modułu zasilania | Dwa sześciopinowe porty JST-GH |
| Wymiary | 68 x 50 x 10 mm |
| Rozstaw otworów montażowych | 45 x 45 mm |

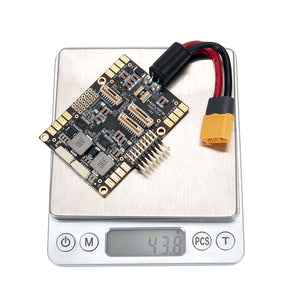

| Masa modułu | 43.8 g |
Uwagi dotyczące zasilania i szyny serw
PM07 V2 rozdziela zasilanie ESC i sygnały PWM, ale nie zasila serw przez dodatnie i ujemne piny szyny FMU PWM-OUT. Jeśli używane są serwa, zapewnij odpowiednio znamionowany zewnętrzny BEC lub inne odpowiednie źródło zasilania szyny serw. Pin 5 V na szynie ADC jest zasilany przez podłączony port CAP&ADC kontrolera lotu, a nie przez sam moduł PM07; niektóre kontrolery lotu nie mają tego portu.
Uwaga dotycząca bezpieczeństwa i parametrów natężenia
Płytka jest przystosowana do ciągłego natężenia 90 A oraz natężenia chwilowego 140 A przez mniej niż 60 sekund. Zamontowane złącze XT60 i przewód 12 AWG są według firmy Holybro przystosowane do ciągłego natężenia 30 A oraz natężenia chwilowego 60 A przez mniej niż 60 sekund. Najsłabiej znamionowane złącze, przewód, połączenie lutowane lub element płytki określa bezpieczny limit systemu. Konstrukcje o wyższym natężeniu wymagają odpowiednio znamionowanych złączy i przewodów.
Instalacja i konfiguracja
- Odłącz akumulator i zamontuj płytkę, wykorzystując rozstaw otworów 45 x 45 mm.
- Sprawdź polaryzację, a następnie podłącz akumulator przez zamontowany przewód XT60.
- Podłącz przewody zasilające ESC do odpowiednio spolaryzowanych pól wyjściowych i poprowadź sygnały PWM ESC przez odpowiednie złącza PM07.
- Podłącz jeden lub oba porty PM07 PWR do zgodnych portów POWER kontrolera lotu; użyj obu tylko wtedy, gdy kontroler obsługuje redundantne wejścia zasilania.
- Skonfiguruj autopilota do analogowego monitorowania napięcia i natężenia. Standardowe wartości firmy Holybro to 18,182 dla dzielnika napięcia i 36,364 amperów na wolt.
- Przed lotem porównaj wyświetlane napięcie i natężenie z wiarygodnym sprzętem pomiarowym i w razie potrzeby przeprowadź kalibrację.
Przed podłączeniem przewodów i konfiguracją zapoznaj się z krótką instrukcją uruchomienia Holybro, instrukcją konfiguracji analogowego modułu zasilania Holybro oraz dokumentacją modułu zasilania PX4.
Co zawiera zestaw
- 1 × płytka Holybro PM07 V2 14S
- 1 × przewód ze złączem XT60 o długości 80 mm, zamontowany
- 1 × kondensator elektrolityczny 220 µF 63 V, zamontowany
- 2 × przewody JST-GH 10-pinowe
- 1 × przewód JST-GH 8-pinowy
- 2 × przewody JST-GH 6-pinowe
Kontroler lotu, akumulator, ESC, silniki, BEC serwomechanizmów oraz dodatkowe przewody zasilające nie są dołączone.
FAQ
Ile ESC może obsługiwać PM07 V2?
Zapewnia zintegrowaną dystrybucję zasilania i sygnału PWM dla maksymalnie ośmiu ESC.
Czy oba porty zasilania można podłączyć do kontrolera lotu?
Tak, jeśli kontroler lotu obsługuje dwa wejścia POWER. PM07 V2 wykorzystuje dwa niezależne układy BEC, aby zapewnić nadmiarowe zasilanie 5,2 V.
Czy PM07 V2 zasila serwomechanizmy z szyny PWM?
Nie. Zasil szynę serwomechanizmów za pomocą zewnętrznego BEC o odpowiednich parametrach lub innego odpowiedniego źródła zasilania.
Czy mogę używać go bezpośrednio z Pixhawk 5X lub Pixhawk 6X?
Nie. Te kontrolery zwykle korzystają ze zgodnego cyfrowego modułu zasilania. PM07 V2 wykorzystuje analogowy pomiar napięcia i prądu.
Czy dołączony przewód XT60 może stale przewodzić pełne 90 A, na które jest przystosowana płytka PCB?
Nie. Firma Holybro określa obciążalność zamontowanego złącza XT60 i przewodu 12 AWG na 30 A w trybie ciągłym oraz 60 A przez mniej niż 60 sekund. W przypadku systemów o wyższym poborze prądu należy zastosować mocniejsze złącze i okablowanie.
Czy wymaga konfiguracji monitora akumulatora?
Tak. Skonfiguruj analogowe monitorowanie napięcia i prądu w PX4 lub ArduPilot, a następnie przed lotem sprawdź i skalibruj odczyty.
Czy jest to wycofana wersja 12S?
Nie. To ogłoszenie dotyczy aktualnej wersji 14S z określonym zakresem napięcia wejściowego 2S–14S.
Co zawiera zestaw?
Zestaw zawiera płytkę PM07 V2 z zamontowanym przewodem XT60 i kondensatorem, dwa przewody 10-pinowe, jeden przewód 8-pinowy oraz dwa przewody 6-pinowe.
