Grove HM3301 | laserowy czujnik pyłu PM2.5 | I2C
Laserowy czujnik pyłu Grove HM3301 PM2.5 do monitorowania jakości powietrza przez I2C
Czujnik pyłu laserowego Grove HM3301 PM2.5 mierzy zawieszone w powietrzu cząstki stałe na potrzeby projektów monitorowania jakości powietrza w pomieszczeniach. Raportuje dane o stężeniu pyłu w klasach PM1.0, PM2.5 i PM10 i doskonale sprawdza się w prototypach inteligentnych oczyszczaczy, eksperymentach z systemami HVAC, panelach środowiskowych i węzłach monitorowania IoT.
Czujnik wykorzystuje rozpraszanie światła laserowego oraz wewnętrzną ścieżkę przepływu powietrza do ciągłego wykrywania. Złącze Grove umożliwia szybkie podłączenie za pomocą Seeed Grove Base Shield V2, a wiki Seeed HM3301 zawiera dodatkowe informacje o bibliotece i protokole.
Używaj czujnika w miejscach z naturalnym przepływem powietrza i nie zasłaniaj wlotu powietrza. Mierzy on cząstki, a nie stężenie gazów, dlatego w przypadku pełnej stacji monitorowania jakości powietrza w pomieszczeniach połącz go z czujnikami CO2 lub LZO.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model czujnika | Laserowy czujnik pyłu zawieszonego HM3301 |
| Mierzone kanały | Dane o stężeniu PM1.0, PM2.5 i PM10 |
| Zasada wykrywania | Rozpraszanie światła laserowego |
| Minimalna klasa cząstek | Wykrywanie cząstek o średnicy 0,3 mikrometra i większych |
| Interfejs | 4-pinowe złącze Grove / I2C |
| Adres I2C | 0x40 — typowy adres używany przez moduły HM3301 |
| Sposób próbkowania | Ciągłe wykrywanie stężenia pyłu w czasie rzeczywistym |
| Metoda przepływu powietrza | Wewnętrzny wentylator / ścieżka przepływu powietrza |
| Kompatybilne kontrolery | Arduino, systemy Seeed Grove, ESP32, Raspberry Pi Pico z I2C |
| Typowe zastosowania | Oczyszczacze powietrza, monitorowanie systemów HVAC, węzły jakości powietrza IoT |
| Wsparcie rozwoju | Biblioteka Seeed Arduino HM330X i przykłady I2C |

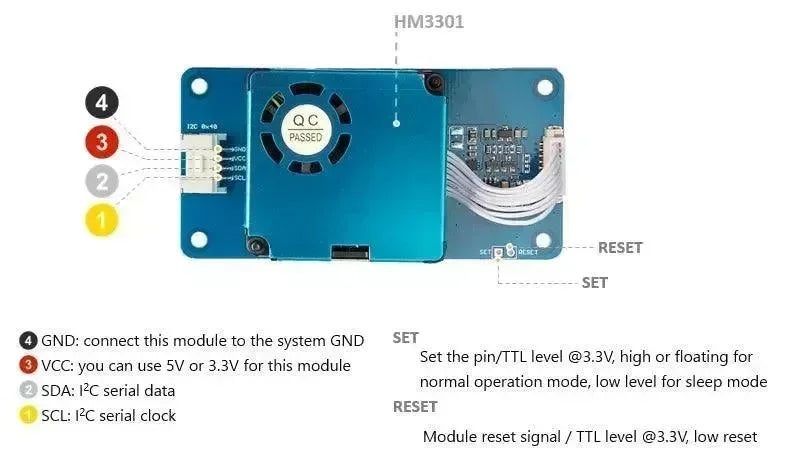

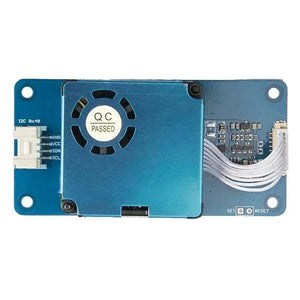

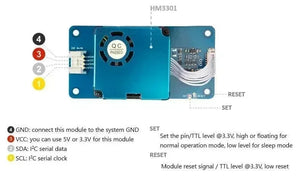

Układ płytki i przewodnik po oznaczeniach
- Wlot powietrza: Nie zasłaniać, aby powietrze próbki mogło dostać się do komory pomiarowej.
- Wylot powietrza: Nie blokować przepływu powietrza wylotowego.
- Komora pomiarowa lasera: Chronić przed dużą ilością kurzu, skraplaniem i mgłą olejową.
- Złącze Grove: Przenosi sygnały VCC, GND, SDA i SCL.
- Linia SDA: Linia danych I2C do kontrolera.
- Linia SCL: Linia zegara I2C do sterownika.
- Kierunek montażu: Umieść moduł w miejscu, w którym będzie pobierał reprezentatywne próbki powietrza w pomieszczeniu.
Zastosowania
1. Sprawdzenie połączenia I2C
Potwierdź, że czujnik HM3301 odpowiada na magistrali I2C, zanim zbudujesz pełny projekt monitorowania jakości powietrza.
#include <Wire.h>
const byte HM3301_ADDR = 0x40;
void setup() {
Serial.begin(115200);
Wire.begin();
}
void loop() {
Wire.beginTransmission(HM3301_ADDR);
byte error = Wire.endTransmission();
Serial.println(error == 0 ? "HM3301 detected" : "HM3301 not found");
delay(1000);
}2. Odczyt surowej ramki danych cząstek
Odczytaj surową ramkę danych I2C, aby zweryfikować komunikację i zintegrować parser biblioteki.
#include <Wire.h>
const byte HM3301_ADDR = 0x40;
void setup() {
Serial.begin(115200);
Wire.begin();
}
void loop() {
Wire.requestFrom(HM3301_ADDR, 29);
while (Wire.available()) {
byte b = Wire.read();
if (b < 16) Serial.print("0");
Serial.print(b, HEX);
Serial.print(" ");
}
Serial.println();
delay(1000);
}3. Wyjście alarmu jakości powietrza
Użyj sparsowanej wartości PM2.5 z biblioteki i steruj wyjściem alarmowym, gdy odczyt jest wysoki.
const int ALARM_PIN = 8;
int pm25 = 0; // Zastąp wartością PM2.5 zwróconą przez bibliotekę HM3301.
void setup() {
pinMode(ALARM_PIN, OUTPUT);
}
void loop() {
digitalWrite(ALARM_PIN, pm25 > 75 ? HIGH : LOW);
delay(1000);
}Lista elementów w zestawie

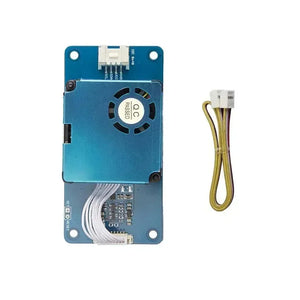

- 1 x laserowy czujnik pyłu PM2.5 Grove HM3301
FAQ
P: Czy mierzy CO2 lub LZO?
O: Nie. Mierzy cząstki stałe, a nie stężenie gazów.
P: Co oznacza PM2.5?
O: PM2.5 oznacza drobne cząstki stałe o średnicy około 2,5 mikrometra lub mniejszej.
P: Czy może działać bez przerwy?
O: Tak. Został zaprojektowany do ciągłego wykrywania stężenia pyłu w czasie rzeczywistym.
P: Dlaczego odczyty zmieniają się w pobliżu wentylatora lub okna?
O: Przepływ powietrza zmienia stężenie cząstek docierających do wlotu.
P: Czy wymaga czyszczenia?
O: Utrzymuj wlot drożny i chroń komorę przed dużą ilością pyłu, wilgocią i mgłą olejową.
P: Czy może współpracować z Arduino?
O: Tak. Użyj złącza Grove i biblioteki I2C zgodnej z HM3301.
P: Czy nadaje się do monitorowania na zewnątrz?
O: Tylko wewnątrz zabezpieczonej obudowy z kontrolowanym przepływem powietrza i ochroną przed wilgocią.
P: Czy może uruchamiać oczyszczacz powietrza?
A: Tak. Użyj progów PM2.5 w oprogramowaniu sprzętowym do sterowania przekaźnikiem lub układem wentylatora.
