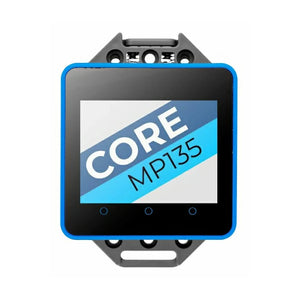

M5Stack CoreMP135 STM32MP135D Linux controller front touchscreen
M5Stack CoreMP135 interface ports with USB CAN RS485 and Grove
M5Stack CoreMP135 DIN rail mounting base
M5Stack CoreMP135 internal board and Ethernet ports
M5Stack CoreMP135 dual Gigabit Ethernet side view
M5Stack CoreMP135 retail package
M5Stack CoreMP135 included accessories and terminal blocks

Kontroler Linux M5Stack CoreMP135 STM32MP135D

SKU: M5-K135
Cena promocyjna 177,45 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Dodaj do listy życzeń
M5Stack CoreMP135 STM32MP135D Linux controller product-only white background

Kontroler Linux M5Stack CoreMP135 STM32MP135D

177,45 €

Opis

Sterownik CoreMP135 Linux to zintegrowany host przemysłowy oparty na procesorze STM32MP135DAE7. Ten przemysłowy sterownik STM32MP135D łączy jednordzeniowy procesor Arm Cortex-A7 o częstotliwości do 1 GHz, 4-gigabitową pamięć SDRAM DDR3L, pamięć masową gotową do pracy z Debianem oraz kompaktową obudowę M5Stack do zastosowań sterowania wbudowanym systemem Linux.

W zastosowaniach automatyki i wdrożeniach brzegowych sterownik CoreMP135 Linux zapewnia dwa porty Gigabit Ethernet, CAN-FD, RS485 przez PWR485, USB-A, USB-C OTG, wyjście wideo HD, porty Grove I2C/UART oraz rozszerzenie M5-Bus. Interfejsy te czynią urządzenie praktyczną przemysłową bramą IoT do lokalnego gromadzenia danych, sterowania szafami, mostkowania sieci oraz uruchamiania aplikacji systemu Linux po stronie maszyn.

Przemysłowy sterownik STM32MP135D obejmuje również pojemnościowy ekran dotykowy IPS o przekątnej 2,0 cala, głośnik o mocy 1 W, układ zarządzania zasilaniem AXP2101, zegar RTC BM8563, obsługę akumulatora oraz podstawę na szynę DIN. Dzięki dołączonej karcie microSD sterownik CoreMP135 Linux można szybko uruchomić do projektów HMI, automatyki, edukacji i sterowania ruchem robotów.

Funkcje

  • Host sterowania gotowy do pracy z systemem Linux: sterownik CoreMP135 Linux wykorzystuje układ STM32MP135DAE7 z procesorem Cortex-A7 taktowanym z częstotliwością do 1 GHz.
  • Sieci przemysłowe: dwa porty Gigabit Ethernet RJ45, RS485, CAN-FD i interfejsy USB obsługują konfiguracje bram i sterowania polowego.
  • Wbudowany interfejs HMI: pojemnościowy ekran dotykowy IPS o przekątnej 2,0 cala i rozdzielczości 240 x 320 oraz głośnik I2S o mocy 1 W obsługują lokalne wyświetlanie stanu i interakcję operatora.
  • Porty rozszerzeń: M5-Bus, Port.A I2C, Port.C UART, USB-A, USB-C OTG, microSD oraz wyjście wideo HD rozszerzają możliwości przemysłowego sterownika STM32MP135D.
  • Zarządzanie zasilaniem: układ PMU AXP2101, zegar RTC BM8563, czasowe wybudzanie i usypianie, obsługa akumulatora oraz zewnętrzne opcje zasilania DC zapewniają energooszczędną pracę.
  • Montaż w szafie: podstawa na szynę DIN obsługuje montaż na szynie, montaż ścienny oraz instalację mocowaną śrubami, tworząc przemysłową bramę IoT.
  • Proces tworzenia: sterownik CoreMP135 Linux obsługuje UiFlow2 oraz zasoby programistyczne systemu Linux, umożliwiając szybkie prototypowanie.

Specyfikacje

Mikrokontroler STM32MP135DAE7, jednordzeniowy Arm Cortex-A7 przy 1 GHz
Układ scalony zarządzania zasilaniem AXP2101
RS485 MAX3485
CAN 2 x szybkie transceivery FDCAN SIT1051T/3
Hub USB GL852G, 2 x USB 2.0 oraz 1 x USB-C OTG i zasilanie
Interfejs wideo HD LT8618SXB, do 24-bitowej głębi kolorów
Pamięć SDRAM DDR3L 4 Gbit
Ethernet RTL8211F, do 1 Gb/s, 2 x RJ45
RTC BM8563
Ekran ILI9342C, 2,0-calowy ekran LCD IPS, 240 x 320 pikseli
Panel dotykowy FT6336U
Wzmacniacz NS4168, monofoniczny wzmacniacz klasy D, wejście I2S od 8 kHz do 96 kHz
Głośnik Głośnik wnękowy, 1 W przy 8 omach
Wejście zasilania DC 12V @ 2A
Temperatura pracy Od 0 do 40°C
Zasilanie DC 12 V przy 2 A lub USB-C 5 V przy 3 A
Rozmiar produktu 81,9 x 54,0 x 39,5 mm
Masa produktu 98.3g
Rozmiar opakowania 122,2 x 71,5 x 61,6 mm
Masa brutto 154.7g

Zastosowania

  • Automatyka przemysłowa: użyj sterownika CoreMP135 Linux w szafach sterowniczych, do monitorowania urządzeń i agregowania danych terenowych.
  • Przemysłowa brama brzegowa IoT: połącz Ethernet, CAN-FD, RS485, USB i urządzenia peryferyjne Grove z przepływami danych opartymi na systemie Linux.
  • Panele sterowania HMI: ekran dotykowy i głośnik umożliwiają wykorzystanie przemysłowego sterownika STM32MP135D jako kompaktowego interfejsu lokalnego.
  • Infrastruktura inteligentnego domu: wykorzystaj przemysłową bramę IoT do sterowania urządzeniami w sieci, obsługi centrów automatyki i koordynowania urządzeń na miejscu.
  • Edukacja i programowanie systemu Linux: sterownik CoreMP135 Linux sprawdza się w nauce wbudowanego systemu Linux, pracy z nakładkami device tree oraz sterowaniu urządzeniami peryferyjnymi.
  • Centra sterowania ruchem robotów: CAN-FD, RS485, USB i Ethernet ułatwiają podłączanie urządzeń ruchu oraz lokalnych interfejsów operatora.

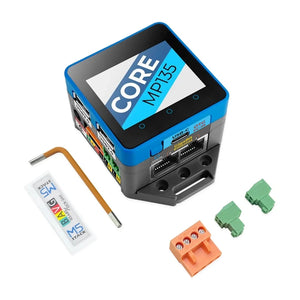

Lista produktów

1 CoreMP135
1 Klucz imbusowy w kształcie litery L, 2,5 mm (do śruby M3)
1 VH3.96-4P
2 Złącze zaciskowe 2,54 mm-2P (zielone)
1 Karta microSD (zainstalowana w urządzeniu)
1 Instrukcja obsługi

Inne treści

Uwagi dotyczące systemu Linux i zasilania magistrali

Przemysłowy sterownik STM32MP135D jest dostarczany z kartą microSD zainstalowaną w urządzeniu, dzięki czemu system Linux może uruchomić się bez konieczności osobnej konfiguracji pamięci masowej. W przypadku sterowania zasilaniem M5-Bus oficjalna dokumentacja wskazuje, że sygnał BUS_OUT_EN można ustawić za pomocą GPIO systemu Linux, gdy wymagane jest wyjście 5 V.

Planowanie interfejsu

Sterownik Linux CoreMP135 udostępnia dwa porty Ethernet, RS485, CAN-FD, M5-Bus, I2C Port.A, UART Port.C, USB, microSD i wyjście wideo HD. Taki zestaw interfejsów sprawia, że przemysłowy sterownik STM32MP135D nadaje się do zastosowania jako przemysłowa brama IoT, gdy projekt wymaga zarówno łączności sieciowej, jak i komunikacji z urządzeniami obiektowymi. W projektach szafowych przemysłowy sterownik STM32MP135D może pełnić funkcję przemysłowej bramy IoT w pobliżu czujników, maszyn i paneli operatorskich.

Uwagi dotyczące instalacji

Dolna płyta montażowa do szyny DIN ułatwia dopasowanie sterownika Linux CoreMP135 do szaf sterowniczych i obudów przemysłowych. Ta sama podstawa umożliwia montaż na ścianie lub instalację na stałe za pomocą śrub, gdy montaż na szynie nie jest dostępny. Ułatwia to umieszczenie przemysłowej bramy IoT w pobliżu sieci maszyn, a jednocześnie zapewnia dostęp do przemysłowego sterownika STM32MP135D w celu konserwacji.

Zasoby

FAQ

Jakiego procesora używa CoreMP135?

Sterownik Linux CoreMP135 wykorzystuje układ STM32MP135DAE7 z jednordzeniowym procesorem Arm Cortex-A7 o częstotliwości taktowania do 1 GHz.

Czy może być używany jako przemysłowa brama IoT?

Dwa porty Ethernet, CAN-FD, RS485, USB, Grove i obsługa systemu Linux sprawiają, że zastosowanie jako przemysłowa brama IoT jest jednym z najważniejszych zastosowań tego urządzenia. Przemysłowy sterownik STM32MP135D jest szczególnie przydatny tam, gdzie jeden kompaktowy węzeł Linux musi łączyć sieć, magistrale obiektowe i interfejs HMI. W małych szafach układ przemysłowej bramy IoT pozwala zintegrować komunikację i lokalny wyświetlacz w jednym urządzeniu.

Czy zawiera gotową do użycia kartę systemową?

Tak. Oficjalna lista produktu obejmuje kartę microSD zainstalowaną w urządzeniu, co pomaga w szybkim uruchomieniu przemysłowego sterownika STM32MP135D.

Jakie opcje montażu są obsługiwane?

Dolna podstawa do montażu na szynie DIN umożliwia montaż na szynie, na ścianie lub instalację na stałe za pomocą śrub w szafach i obudowach. Opcje te pomagają dopasować przemysłową bramę IoT do praktycznych instalacji przemysłowych.

Czy film z oficjalnej strony sprzedażowej jest dołączony?

Tak. Oficjalny demonstracyjny film MP4 jest osadzony za sekcją Opis, a galeria multimediów zawiera wyłącznie obrazy.
