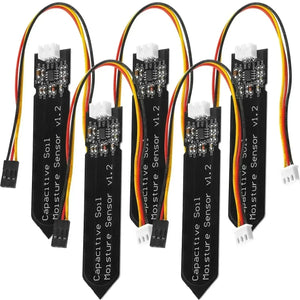

Capacitieve bodemvochtigheidssensor V1.2 | analoge plantsonde
Capacitieve bodemvochtigheidssensor V1.2 - Analoge vochtigheidsmeter voor planten water geven en slimme landbouw
De TB-SEN0021 capacitieve bodemvochtigheidssensor V1.2 is een analoge bodemvochtigheidssensor voor irrigatiebeheer, kasmonitoring, experimenten in de klas en slimme tuinbouwprojecten. In tegenstelling tot blootliggende resistieve sensoren meet dit capacitieve ontwerp veranderingen in het bodemvocht zonder afhankelijk te zijn van directe corrosie van elektroden, waardoor het beter geschikt is voor herhaaldelijke monitoring van planten.
De module geeft een analoge spanning af die door een microcontroller-ADC kan worden uitgelezen, zodat software de bodem kan classificeren als droog, vochtig of nat. U kunt eenvoudig prototypes maken met de ELAB Nano V3, de Raspberry Pi Pico W of de UNO R3 Prototype-uitbreidingskaart. Voor klimaatmetingen rond planten kunt u deze combineren met een DHT22 AM2302-sensor.
Kalibreer de sensor voor het beste resultaat in het daadwerkelijke bodemtype en de potdiepte waarin deze wordt geïnstalleerd. Bodemsamenstelling, zoutgehalte, pakdichtheid en bewateringsmethode kunnen het ADC-bereik allemaal beïnvloeden. Daarom moeten vaste drempelwaarden per toepassing worden afgestemd.
Technische specificaties
| Parameter | Waarde |
|---|---|
| SKU | TB-SEN0021 |
| Variant | 1 set |
| Sensortype | Capacitieve bodemvochtigheidsmeter |
| Uitgang | Analoge spanning |
| Bedrijfsspanning | 5 V DC, volgens de huidige vermelding |
| Interface | PH2.0-3P |
| Afmetingen | 22 x 97 x 9 mm |
| Kabel | Ca. 190 mm drieaderige kabel, volgens de huidige vermelding |
| Meetprincipe | Capacitieve vochtmeting |
| Hostvereiste | Analoge ingang / ADC |
| Toepassingen | Planten water geven, irrigatie, bodemmonitoring, landbouwdemo's |
Overzicht van de printplaat en handleiding voor labels
- Sensoruiteinde - Steek dit tot aan het aanbevolen meetgebied in de aarde en vermijd het uiteinde met de elektronica.
- VCC - Sluit aan op 5 V, zoals vermeld voor deze module.
- GND - Gemeenschappelijke aarde met de controller.
- Analoge uitgang - Sluit aan op een ADC-pin om het bodemvochtgehalte uit te lezen.
- PH2.0-connector - Drieaderige connector voor voeding, aarde en signaal.
- Gecoate sonde - Het capacitieve ontwerp vermindert corrosie in vergelijking met kale resistieve sondes.
- Kalibratiepunt - Meet de waarden in droge lucht, droge grond en verzadigde grond voordat u drempelwaarden instelt.
- Installatieopmerking - Houd het bovenste elektronische gedeelte droog en uit de buurt van sproeiwater.
Toepassingsscenario's
1. Arduino-uitlezing van bodem-ADC
Lees onbewerkte analoge waarden uit om de kalibratiepunten voor droge en natte grond te bepalen.
const int soilPin = A0;
void setup() {
Serial.begin(115200);
}
void loop() {
Serial.println(analogRead(soilPin));
delay(1000);
}
2. Automatische activering van de bewatering
Gebruik een relaisuitgang wanneer de grond droger wordt dan de ingestelde drempelwaarde.
const int soilPin = A0;
const int relayPin = 8;
const int dryThreshold = 620;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
int soil = analogRead(soilPin);
digitalWrite(relayPin, soil > dryThreshold ? HIGH : LOW);
delay(2000);
}
3. Percentageweergave met ESP32
Zet gekalibreerde ADC-metingen om in een schatting van het vochtpercentage.
const int soilPin = 34;
const int wetValue = 1200;
const int dryValue = 3000;
void setup() {
Serial.begin(115200);
}
void loop() {
int raw = analogRead(soilPin);
int percent = map(raw, dryValue, wetValue, 0, 100);
Serial.println(constrain(percent, 0, 100));
delay(2000);
}
4. Plantenmonitor met MicroPython
Registreer bodemmetingen via een Pico-ADC-pin.
from machine import ADC, Pin
import time
soil = ADC(Pin(26))
while True:
print(soil.read_u16())
time.sleep(5)
Inhoud van de verpakking
- 1 x Set met capacitieve bodemvochtigheidssensor en hygrometermodule V1.2
VEELGESTELDE VRAGEN
V: Wat bevat TB-SEN0021?
A: Dit is de variant 1x Set voor deze pagina over een capacitieve bodemvochtigheidssensor.
V: Is dit analoog of digitaal?
A: Het levert een analoge uitgang.
V: Waarom capacitief in plaats van resistief?
A: Capacitieve meting vermindert corrosie, omdat de sonde niet afhankelijk is van blootliggende resistieve elektroden.
V: Kan ik het gebruiken met Arduino?
A: Ja, verbind de uitgang met een analoge ingang.
V: Heeft elke grondsoort kalibratie nodig?
A: Ja, kalibreer het apparaat voor uw grondsoort en watergeefbereik.
V: Kan de volledige printplaat worden ingegraven?
A: Nee, steek alleen het sondegedeelte in de grond en houd de elektronica droog.
V: Kan het werken op 3,3 V?
A: In de huidige productvermelding staat 5 V gelijkspanning, dus controleer de werking vóór gebruik met 3,3 V.
V: Waarom veranderen de meetwaarden na het water geven?
A: Water verspreidt zich geleidelijk door de bodem, dus meetwaarden kunnen zich langzaam stabiliseren.
