Startpagina M5Stack IO-module voor StamPLC INA226AIDGSR
M5Stack StamPLC IO module terminal view
M5Stack StamPLC IO module front view
M5Stack StamPLC IO module angled view

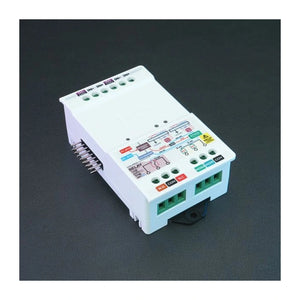

M5Stack StamPLC IO module back view
M5Stack StamPLC IO module mounting view
M5Stack StamPLC IO module side view
M5Stack StamPLC IO module detail view
M5Stack StamPLC IO module brackets
M5Stack StamPLC IO module package contents
M5Stack StamPLC IO module size reference
M5Stack StamPLC IO module retail package
M5Stack StamPLC IO module terminal view
M5Stack StamPLC IO module front view
M5Stack StamPLC IO module angled view
M5Stack StamPLC IO module back view
M5Stack StamPLC IO module mounting view
M5Stack StamPLC IO module side view
M5Stack StamPLC IO module detail view
M5Stack StamPLC IO module brackets
M5Stack StamPLC IO module package contents
M5Stack StamPLC IO module size reference
M5Stack StamPLC IO module retail package

M5Stack IO-module voor StamPLC INA226AIDGSR

SKU: M5-A176
Aanbiedingsprijs 31,45 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Aan verlanglijst toevoegen
M5Stack StamPLC IO module terminal view

M5Stack IO-module voor StamPLC INA226AIDGSR

31,45 €

Beschrijving

De M5Stack StamPLC IO-module is een elektrisch geïsoleerde IO-uitbreidingsmodule voor StamPLC. De module is ontworpen voor industriële omgevingen waarin hoogspannings- en laagspanningscircuits naast elkaar bestaan, en voegt twee actieve analoge ingangskanalen, twee halfgeleiderrelaisuitgangen en één mechanische relaisuitgang toe.

De StamPLC IO-module maakt gebruik van een STM32G030F6P6-controller, een INA226AIDGSR-spannings-/stroommonitor, een CA-IS3020S I2C-isolator en een B0505M-2WR3 geïsoleerde voedingsmodule. Deze architectuur scheidt de communicatiebus elektrisch van het voedingscircuit, vermindert commonmode-interferentie en ondersteunt sensormetingen, het schakelen van actuatoren en geïsoleerde IO-uitbreiding in automatiseringsprojecten.

Kenmerken

  • StamPLC IO-module voor geïsoleerde industriële in- en uitgangsuitbreiding.
  • 2 actieve analoge ingangskanalen voor DC 0 tot 10 V-spanningsuitgangssensoren en 0 tot 20 mA-stroomuitgangssensoren.
  • 2 halfgeleiderrelais-kanalen voor DC 0 tot 60 V en schakeling van circuits tot maximaal 2,5 A.
  • 1 mechanisch relais voor het schakelen van belastingen van AC 250 V bij 5 A of DC 28 V bij 5 A.
  • STM32G030F6P6-hoofdcontroller met I2C-communicatie.
  • CA-IS3020S I2C-isolator en B0505M-2WR3 geïsoleerde voedingsmodule.
  • 4-polige DIP-schakelaar voor het I2C-adresbereik 0x20 tot 0x2F en het in cascade schakelen van meerdere modules.
  • Status-leds, beveiligingscircuits voor in- en uitgangen, montage op DIN-rail en installatie via montagegaten.

Specificaties

SKU M5-A176
Officiële SKU A176
Productnaam StamPLC IO-module
Microcontroller STM32G030F6P6
Communicatie I2C op 0x20
I2C-isolator CA-IS3020S
Geïsoleerde voedingsmodule B0505M-2WR3
Vermogensconversie TPAP7343D-33FS4
Spannings- / stroommonitor INA226AIDGSR
Detectiekanalen 2 kanalen voor detectie van analoge signalen, compatibel met analoge metingen van 0 tot 20 mA en 0 tot 10 V
MOS-schakeluitgang 2 halfgeleiderrelaisuitgangen, MOS1 / MOS2, gemeenschappelijke klem COM, DC 0 tot 60 V, maximaal 2,5 A schakeling
Relaisuitgang 1 SRD-5VDC-SL-C mechanisch relais, N.C.- / COM- / N.O.-klemmen, schakeling van AC 250 V bij 5 A of DC 28 V bij 5 A
Adresconfiguratie 4-polige DIP-schakelaar, configureerbaar I2C-adresbereik 0x20 tot 0x2F
Type besturingsinterface 2 x 3P-schakeluitgangen / relaisklemmen, 1 x 6P-ingangsklem
Installatie Montage op DIN-rail / montagegat
Productafmetingen 51,4 x 80,0 x 27,1 mm
Productgewicht 62.1g
Verpakkingsafmetingen 84,0 x 56,0 x 29,0 mm
Brutogewicht 69.2g

Toepassingen

  • Industriële automatisering en geïsoleerde IO-uitbreiding voor StamPLC-systemen.
  • Spanningsmeting van 0 tot 10 V en bewaking van stroommetingen van 0 tot 20 mA.
  • Schakelen van externe actuatoren, potentiaalvrije relaiscontacten en laagspanningsbelastingen.
  • IO-uitbreiding met meerdere modules via configureerbare I2C-adressen.
  • Testpanelen voor praktijktests, prototypes van besturingskasten, procesbewaking en beheer van sensorvoeding.

Productlijst

  • 1 x StamPLC IO-module
  • 2 x montagebeugel

Overige inhoud

Plan de M5Stack StamPLC IO-module met een duidelijke scheiding tussen signaalacquisitie, relaisbelastingen en de communicatiebus. Stel bij installaties met meerdere modules het adres van de DIP-schakelaar in voordat u de modules monteert. Volg bij het aansluiten van netspanning op het mechanische relais de juiste veiligheidsprocedures en gebruik geschikte elektrische beveiliging.

Het officiële bedradingsschema voor spanning toont hoe een actief te testen apparaat op IN+ en ISO GND van een ingangskanaal wordt aangesloten.

Bedradingsschema van de spanningssensor van StamPLC IO

Voor stroommetingen wordt het actieve te testen apparaat aangesloten op IN+ en IN-. Dit is handig voor industriële sensorsignalen van 0 tot 20 mA.

Bedradingsschema van de stroomsensor van StamPLC IO

Het bedradingsschema van het relais toont de N.C.-, COM- en N.O.-contacten van het mechanische relais en de uitgangen van de MOS-schakelaars. Volg de juiste veiligheidsprocedures bij werkzaamheden aan 220 V AC-circuits.

Bedradingsschema van het StamPLC IO-relais

De maattekening helpt bij het controleren van de indeling op de DIN-rail, de vrije ruimte in de behuizing en de pasvorm van de montagegaten.

Maatt tekening van het StamPLC IO-model

Het protocoloverzicht is handig voor het adresseren of doorlussen van meerdere StamPLC IO-modules via I2C.

Overzicht van het StamPLC IO I2C-protocol

Bronnen

Veelgestelde vragen

Waarvoor wordt de StamPLC IO-module gebruikt?

De module breidt StamPLC-projecten uit met geïsoleerde analoge ingangen, solid-state-relaisuitgangen en een mechanisch relais voor industriële sensor- en actuatortaken.

Welke sensorsignalen kan de module uitlezen?

In de officiële specificaties staan sensoren met een spanningsuitgang van DC 0 tot 10 V en sensoren met een stroomuitgang van 0 tot 20 mA.

Welke relaisuitgangen zijn beschikbaar?

De module biedt twee solid-state-relaiskanalen voor DC 0 tot maximaal 60 V bij 2,5 A, plus één mechanisch relais voor AC 250 V bij 5 A of DC 28 V bij 5 A.

Kunnen meerdere StamPLC IO-modules worden doorgelust?

Ja. De 4-standenschakelaar ondersteunt een configureerbaar I2C-adresbereik van 0x20 tot 0x2F.

Is de module elektrisch geïsoleerd?

Ja. De CA-IS3020S en B0505M-2WR3 zorgen voor isolatie tussen de communicatiebus en het voedingscircuit.

OpenELAB-klantinformatie

Verzending en bestelling

Bekijk informatie over orderverwerking, verzendtarieven, uitvoeringslocaties, douane, belastingen en richtlijnen voor leveringsproblemen.

OpenELAB GlobalEngelsSnelle navigatie ingeschakeld

1. Algemene informatie over verzending

  • We bieden betrouwbare verzendservices met een trackingnummer voor elke bestelling.
  • Verzendadressen moeten in het Engels worden ingevoerd en mogen geen speciale symbolen bevatten, zodat het koerierssysteem je locatie correct kan herkennen.
  • Controleer voordat je je bestelling plaatst of je verzendadres correct is. We verzenden uitsluitend naar het adres dat je bij het afrekenen hebt opgegeven.
  • Bestellingen met artikelen op voorraad worden doorgaans binnen 1 werkdag na bevestiging van de bestelling verzonden.
  • De geschatte levertijden hebben betrekking op de periode na verzending en zijn exclusief verwerkingstijd van de bestelling, weekenden, feestdagen, douane-inspecties en vertragingen door overmacht.
  • Als je je bestelling wilt annuleren of wijzigen, neem dan contact met ons op voordat de bestelling als “Verzonden” is gemarkeerd. Zodra de bestelling is verzonden, kan deze niet meer worden geannuleerd of gewijzigd.

🚀 Snellere verzending nodig?

Als je een versnelde verzending nodig hebt, neem dan contact op met onze klantenservice via info@upenelab.com voor een offerte op maat op basis van je bestemming.

2. Verzendtarieven en -opties

Verzendtarieven worden berekend op basis van de bestelwaarde, bestemming en beschikbare verzendmethoden. De definitief beschikbare opties worden bij het afrekenen weergegeven.

2.1 Binnenlandse verzending in Duitsland

Verzendmethode Bestelwaarde Kosten Geschatte levertijd
Deutsche Post €0.00 - €50.00 €4.95 2–4 werkdagen
Deutsche Post Boven €50,00 Gratis 2–4 werkdagen
DHL Paket
(Snellere levering)
€0.00 - €50.00 €6.95 1–3 werkdagen
DHL Paket
(Snellere levering)
€50.00 - €100.00 €2.00 1–3 werkdagen
DHL Paket
(Snellere levering)
Boven €100,00 Gratis 1–3 werkdagen

2.2 Geselecteerde EU-landen/-regio's

Beschikbare verzendbestemmingen binnen de EU worden bij het afrekenen weergegeven op basis van je verzendadres. Voor bestellingen die naar geselecteerde EU-landen of -regio's buiten Duitsland worden verzonden, gebruiken we FedEx Regional Economy.

Verzendmethode Bestelwaarde Kosten Geschatte levertijd
FedEx Regional Economy €0.00 - €100.00 €7.95 3–5 werkdagen
FedEx Regional Economy Boven €100,00 Gratis 3–5 werkdagen

EU-bestellingen kunnen worden uitgevoerd vanuit ons magazijn in München of, indien van toepassing, vanuit ons magazijn in Shenzhen, afhankelijk van de beschikbaarheid van de voorraad. Voor EU-lidstaten neemt OpenELAB de toepasselijke invoerrechten en belastingen voor zijn rekening onder de DDP-service, waar vereist.

2.3 Verenigde Staten

Regio Verzendmethode Bestelwaarde Kosten Geschatte levertijd
Continentale VS
(50 staten)
USPS Ground Advantage €0.00 - €45.00 €4.95 3-7 werkdagen
USPS Ground Advantage Meer dan €45.00 Gratis 3-7 werkdagen
USPS Priority Mail €0.00 - €45.00 €16.95 1-4 werkdagen
USPS Priority Mail Meer dan €45.00 €14.95 1-4 werkdagen
Niet-continentale VS
(AK, HI, PR, enz.)
USPS Ground Advantage €0.00 - €60.00 €6.95 5-9 werkdagen
USPS Ground Advantage Meer dan €60.00 Gratis 5-9 werkdagen

Niet-continentale regio’s van de VS omvatten Alaska, Amerikaans-Samoa, Guam, Hawaï, de Marshalleilanden, de Noordelijke Marianen, Palau, Puerto Rico, de Amerikaanse Maagdeneilanden en adressen van de Amerikaanse strijdkrachten.

2.4 Internationale bestemmingen buiten de EU

Voor geselecteerde internationale bestemmingen buiten de EU, waaronder Zwitserland, het Verenigd Koninkrijk en Noorwegen, gelden de volgende verzendtarieven:

Bestelbedrag Verzendkosten
€0.00 - €300.00 €19.95
Meer dan €300.00 Gratis

Voor bestemmingen buiten de EU kunnen invoerrechten, belastingen en douanekosten in rekening worden gebracht door het land van bestemming; deze zijn voor rekening van de ontvanger.

3. Magazijnen en orderverwerking

Onze producten kunnen worden opgeslagen in onze magazijnen in München, Arlington en Shenzhen. Het daadwerkelijke verzendmagazijn hangt af van de productbeschikbaarheid en bestemming.

3.1 Magazijn in München

Voor producten die in ons magazijn in München zijn opgeslagen, gebruiken we Deutsche Post of DHL Paket voor binnenlandse leveringen binnen Duitsland. Voor geselecteerde EU-bestemmingen buiten Duitsland gebruiken we FedEx Regional Economy.

3.2 Magazijn in Arlington

Voor producten die in ons magazijn in Arlington zijn opgeslagen, gebruiken we USPS of UPS voor leveringen binnen de Verenigde Staten.

3.3 Magazijn in Shenzhen

Voor artikelen die vooraf worden besteld of producten die rechtstreeks vanuit ons magazijn in Shenzhen worden verzonden, regelen we betrouwbare internationale verzending op basis van de bestemming en voorraadstatus. Voor EU-lidstaten neemt OpenELAB de toepasselijke invoerrechten en belastingen voor zijn rekening onder de DDP-service, waar vereist.

4. Voorraad, voorbestellingen en gesplitste verzendingen

  • Voorraadstatus: Controleer de productpagina voor realtime-informatie over de voorraad. Als een artikel niet op voorraad is in onze lokale magazijnen, kan het worden gemarkeerd als “Voorbestelling”.
  • Afhandeling van pre-orders: Pre-orderartikelen kunnen rechtstreeks vanuit Shenzhen worden verzonden of eerst worden aangevuld in een lokaal magazijn voordat ze definitief worden geleverd.
  • Gesplitste zendingen: Als uw bestelling zowel artikelen op voorraad als pre-orderartikelen bevat, kunnen deze afzonderlijk worden verzonden. Voor gesplitste zendingen die het gevolg zijn van onze fulfilmentregeling worden geen extra verzendkosten in rekening gebracht.

5. Douane, belastingen en leveringsproblemen

5.1 Douane en belastingen

Voor EU-lidstaten:
Ongeacht of de bestelling vanuit Duitsland of China wordt verzonden, dekt OpenELAB waar vereist de toepasselijke invoerrechten en belastingen via de DDP-service. Klanten in EU-lidstaten zouden bij levering geen aanvullende invoerrechten of btw in rekening moeten krijgen.

Belangrijke mededeling voor niet-EU-landen:
Voor bestemmingen buiten de Europese Unie, zoals Zwitserland, Noorwegen en het Verenigd Koninkrijk, kunnen lokale autoriteiten bij levering invoerrechten, belastingen en douanekosten in rekening brengen. Deze kosten zijn voor rekening van de ontvanger.

5.2 Beschadigde, vertraagde of zoekgeraakte pakketten

Controleer uw pakket indien mogelijk bij levering. Als u zichtbare schade opmerkt, meld dit dan aan de vervoerder en neem zo snel mogelijk contact met ons op. Dit doet geen afbreuk aan uw wettelijke consumentenrechten.

Als uw pakket vertraagd is, zoekgeraakt of naar de afzender is teruggestuurd, of als de trackinginformatie ongebruikelijk lang niet is bijgewerkt, neem dan contact met ons op via info@upenelab.com. We helpen u de verzendstatus bij de vervoerder te controleren.

5.3 Onjuist adres of mislukte levering

Als een pakket niet kan worden bezorgd vanwege een onjuist of onvolledig adres dat door de klant is opgegeven, weigering van de levering of het niet afhalen van het pakket, kunnen aanvullende verzend- of retourkosten van toepassing zijn.

6. Btw

Voor bestellingen binnen de EU wordt de btw bij het afrekenen geïnd volgens de toepasselijke regels van het land van bestemming. Voor bestellingen naar EU-lidstaten die onder onze DDP-verzendregeling vallen, zou bij levering geen aanvullende btw in rekening moeten worden gebracht.
