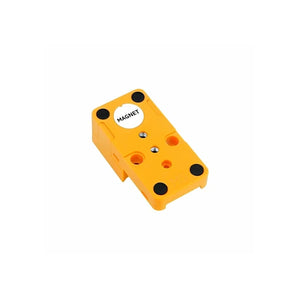

M5Stack Atomic QRCode2 Base magnetic back mounting image
M5Stack Atomic QRCode2 Base rear M3 screw LEGO mounting image
M5Stack Atomic QRCode2 Base side UART interface image
M5Stack Atomic QRCode2 Base internal board scanner module image

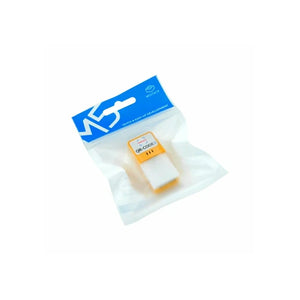

M5Stack Atomic QRCode2 Base package image
M5Stack Atomic QRCode2 Base 1D 2D barcode scanner feature overview
M5Stack Atomic QRCode2 Base barcode QR code scanner main product image
M5Stack Atomic QRCode2 Base scanner window front image
M5Stack Atomic QRCode2 Base magnetic back mounting image
M5Stack Atomic QRCode2 Base rear M3 screw LEGO mounting image
M5Stack Atomic QRCode2 Base side UART interface image
M5Stack Atomic QRCode2 Base internal board scanner module image
M5Stack Atomic QRCode2 Base package image
M5Stack Atomic QRCode2 Base 1D 2D barcode scanner feature overview

M5Stack Atomic QRCode2 Base UART 1D 2D-streepjescode- en QR-codescanner

SKU: M5-A133-B
Aanbiedingsprijs 23,66 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Aan verlanglijst toevoegen
M5Stack Atomic QRCode2 Base barcode QR code scanner main product image

M5Stack Atomic QRCode2 Base UART 1D 2D-streepjescode- en QR-codescanner

23,66 €

Beschrijving

De M5Stack Atomic QRCode2 Base is een compacte basis met barcode- en QR-codescanner voor hosts uit de ATOM-serie en ingebouwde gegevensverzamelingsprojecten. SKU M5-A133-B is ontworpen als een kleine 1D 2D-barcode scanner en UART-scannermodule voor voorraadscanning, retailscanning, logistieke labels, kioskverificatie, traceerbaarheid in de productie en draagbare automatiseringstools.

Deze M5Stack Atomic QRCode2 Base integreert een 640 x 480 CMOS@M14-scanmodule, witte verlichtings-led, rode focus- en richt-led en zoemerfeedback in een compacte pc-behuizing. De scanner leest PDF417, QR Code, Data Matrix en gangbare 1D-barcodeformaten, zodat één barcode- en QR-codescanner QR-codes, 2D-codes en standaardbarcodes kan scannen.

De UART-scannermodule communiceert via UART@115200, waardoor de M5Stack Atomic QRCode2 Base eenvoudig te integreren is met ATOM-hosts en andere ingebouwde controllers. Magneten aan de achterkant, M3-schroefgaten en LEGO-compatibele montagegaten maken de 1D 2D-barcode scanner eenvoudig te installeren in armaturen, handscanners, slimme kasten, toegangscontrolekiosken en prototypes voor magazijnscanning.

Functies

  • M5Stack Atomic QRCode2 Base: compacte ATOM-basis met barcode- en QR-codescanner voor ingebouwde scantaken en gegevensverzameling.
  • 1D 2D-barcode scanner: ondersteunt PDF417, QR Code, Data Matrix en 14 gangbare 1D-barcodeformaten.
  • UART-scannermodule: de UART@115200-interface vereenvoudigt integratie met ATOM-hosts, ESP32-controllers en seriële datasystemen.
  • 640 x 480 CMOS-module: de CMOS@M14-scanmodule zorgt voor betrouwbare codeherkenning in compacte installaties.
  • Ingebouwde richten en feedback: witte verlichtings-led, rode focus- en richt-led en zoemerfeedback ondersteunen het scanproces.
  • Flexibele montage: magneet aan de achterkant, M3-schroefgaten en LEGO-compatibele montagegaten ondersteunen montage in kiosken, armaturen en mobiele toepassingen.
  • Compacte pc-behuizing: de scannerbasis van 48 x 24 x 17,5 mm is geschikt voor kleine scanapparaten en ingebedde barcodereaders.
  • A133-B-integratie: geschikt voor projecten met voorraadscanners, QR-codescanners voor de detailhandel, barcodescanners voor magazijnen en scanners voor traceerbaarheid in de productie.

Specificaties

SKU M5-A133-B
Product M5Stack Atomic QRCode2 Base UART 1D 2D barcode- en QR-codescanner
Sensor 640 x 480 CMOS@M14-module
Verlichting Witte led
Focus en richten Rode led
Ondersteunde 2D-codetypen PDF417, QR-code, Data Matrix
Ondersteunde 1D-codetypen Code11, Code39, Code93, Code128, EAN-13, EAN-8, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, Matrix 2 of 5, Industrial 2 of 5, MSI, GS1
Leesnauwkeurigheid >=5mil
Printcontrast >=20%
Scanhoek Rotatie 360 graden, kanteling +/-55 graden, scheefstand +/-55 graden
Gezichtsveld Horizontaal 34 graden, verticaal 28 graden
Communicatie-interface UART@115200
Test stroomverbruik Stand-bystroom zonder ATOM-host: DC 5 V/116,57 mA; bedrijfsstroom met Atom-Lite: DC 5 V/174,18 mA
Bedrijfstemperatuur 0 tot 40 graden C
Materiaal behuizing Kunststof, PC
Productafmetingen 48 x 24 x 17,5 mm
Afmetingen verpakking 136 x 92 x 18 mm
Productgewicht 12 g
Brutogewicht 14.2g

Toepassingen

  • Voorraadscansystemen die een compacte barcode- en QR-codescanner en UART-scannermodule nodig hebben.
  • Scanprototypes voor de detailhandel voor schaplabels, ticketcodes, loyaliteits-QR-codes en het scannen van QR-codes voor klantbetalingen.
  • Armaturen voor barcodescanners in magazijnen voor logistieke labels, pakkettracking, vaklabels en assetidentificatie.
  • Stations voor traceerbaarheid in de productie van werkorderlabels, batchcodes, serienummers en scans op productielijnen.
  • Kiosk-scanning, toegangscontrole, ticketvalidatie, slimme kasten en ingebedde systemen voor gegevensvastlegging.

Productlijst

1 Atomic QRCode2 Base

Overige inhoud

Integratienotitie: De M5Stack Atomic QRCode2 Base is een basismodule. Controleer vóór installatie van de barcode- en QR-codescanner in een armatuur de compatibiliteit met de ATOM-host, de UART-bedrading, de 5V-voeding, de montagerichting, de scanafstand, het omgevingslicht en de codegrootte.

Opmerking over het scannen: De 1D- en 2D-barcodescanner ondersteunt meerdere 1D- en 2D-codefamilies, maar de uiteindelijke leesafstand hangt af van het formaat van de code, de afdrukkwaliteit, het contrast, de hoek van de lens en de belichting.

UART-opmerking: De UART-scannermodule stuurt gedecodeerde barcodegegevens via UART@115200. Controleer AT-opdrachten, triggergedrag en seriële parsing aan de hostzijde vóór ingebruikname.

Opmerking over de bevestiging: De magneet aan de achterzijde, de M3-schroefgaten en de LEGO-compatibele gaten maken A133-B geschikt voor snelle scanbevestigingen, handheldlezers en compacte prototypes van ingebouwde barcodereaders.

Opmerking over de keuze: Kies de M5Stack Atomic QRCode2 Base wanneer een project een kleine UART-barcode- en QR-codescanner nodig heeft in plaats van een grote behuizing van een handheldscanner.

Bronnen

Veelgestelde vragen

Wat is M5-A133-B?

M5-A133-B is de M5Stack Atomic QRCode2 Base, een compacte UART-barcode- en QR-codescannerbasis voor ATOM-hosts en ingebouwde scannerprojecten.

Kan de scanner zowel QR-codes als 1D-barcodes scannen?

Ja. Deze 1D- en 2D-barcodescanner ondersteunt PDF417, QR Code, Data Matrix en gangbare 1D-barcodetypen zoals Code39, Code128, EAN, UPC, Codabar, MSI en GS1.

Hoe communiceert de scanner?

De UART-scannermodule communiceert via UART@115200 en stuurt gedecodeerde barcode- of QR-codegegevens naar de hostcontroller.

Welke bevestigingsopties zijn beschikbaar?

De M5Stack Atomic QRCode2 Base beschikt over magnetische bevestiging aan de achterzijde, M3-schroefgaten en LEGO-compatibele bevestigingsgaten.

Waar is deze barcode- en QR-codescanner het meest geschikt voor?

Het is geschikt voor het scannen van voorraad, retailscanning, houders voor barcodescanners in magazijnen, logistieke labels, traceerbaarheid in de productie, scannen bij kiosken, ticketvalidatie en ingebouwde gegevensregistratie.
