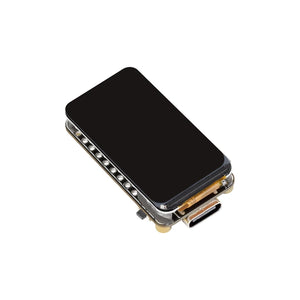

Waveshare ESP32-C5-LCD-1.47 package content
Waveshare ESP32-C5-LCD-1.47 board angled view
Waveshare ESP32-C5-LCD-1.47 board rear view
Waveshare ESP32-C5-LCD-1.47 development board white background
Waveshare ESP32-C5-LCD-1.47 development board front view
Waveshare ESP32-C5-LCD-1.47 package content
Waveshare ESP32-C5-LCD-1.47 board angled view
Waveshare ESP32-C5-LCD-1.47 board rear view

Scheda di sviluppo Waveshare ESP32-C5 con display LCD da 1.47inch senza pinheader

SKU: Waveshare-34961
Prezzo scontato 12,55 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Aggiungi alla lista dei desideri
Waveshare ESP32-C5-LCD-1.47 development board white background

Scheda di sviluppo Waveshare ESP32-C5 con display LCD da 1.47inch senza pinheader

12,55 €

Descrizione

La Waveshare ESP32-C5-LCD-1.47 è una scheda di sviluppo LCD compatta basata sul processore RISC-V a 32 bit ESP32-C5FH4. Questa inserzione riguarda la versione senza pinheader, identificata dal codice SKU OpenELAB Waveshare-34961, ed è adatta per nodi IoT Wi‑Fi 6, prototipi HMI, dimostrazioni di interfacce LVGL e sviluppo wireless embedded.

La scheda combina un LCD da 1,47 pollici, una risoluzione di 172 x 320, 262.000 colori, Wi‑Fi 6 a 2,4 GHz/5 GHz, Bluetooth 5 LE, IEEE 802.15.4, USB-C, uno slot per scheda TF e molteplici interfacce per periferiche. Per gli utenti che desiderano una scheda ESP32 Wi‑Fi 6 senza LCD, è possibile confrontare nello stesso negozio la relativa scheda di sviluppo Waveshare ESP32-C6-Zero-B.

Poiché la scheda di sviluppo LCD ESP32-C5 integra connettività wireless, display, espansione della memoria e interfacce accessibili in un unico modulo compatto, è pratica per la validazione rapida di soluzioni AIoT, esperimenti Matter/Thread, pannelli di stato BLE, prototipi di gateway Zigbee, dashboard compatte e progetti didattici ESP-IDF.

Caratteristiche

  • Processore RISC-V ESP32-C5FH4 per moderne applicazioni wireless ed embedded a basso consumo.
  • Display LCD da 1,47 pollici con risoluzione 172 x 320 e 262.000 colori, ideale per interfacce grafiche e applicazioni HMI compatte.
  • Wi‑Fi 6 a 2,4 GHz/5 GHz, Bluetooth 5 LE, Bluetooth Mesh, Zigbee 3.0 e supporto Thread 1.4 secondo Waveshare.
  • Flash da 4 MB, ROM da 320 KB, SRAM HP da 384 KB e SRAM LP da 16 KB.
  • Porta USB-C per il caricamento nativo, il debug e la comunicazione seriale dell’ESP32-C5, a seconda della configurazione del firmware.
  • Slot per scheda TF integrato per immagini, font, log, risorse dell’interfaccia utente o file di progetto.
  • Accesso alle periferiche I2C, UART, USB, alle piazzole GPIO, al LED RGB, all’antenna ceramica e all’espansione a livello di scheda.
  • Adatto per interfacce grafiche LVGL, sviluppo ESP-IDF, dashboard AIoT, sensori wireless e interfacce di controllo compatte.

Specifiche

SKU OpenELAB Waveshare-34961
GTIN 17841945702815
Numero di parte ufficiale ESP32-C5-LCD-1.47
Numero di parte ufficiale Senza pinheader
Variante ESP32-C5FH4, RISC-V a 32 bit
Display LCD da 1,47 pollici, risoluzione 172 x 320, 262.000 colori
Memoria ROM da 320 KB, SRAM HP da 384 KB, SRAM LP da 16 KB, Flash da 4 MB
Wireless Wi‑Fi 6 a 2,4 GHz/5 GHz, Bluetooth 5 LE, IEEE 802.15.4
Supporto dei protocolli Bluetooth Mesh, Zigbee 3.0, Thread 1.4 secondo Waveshare
Interfacce USB-C, slot per scheda TF, I2C, UART, USB, piazzole GPIO
Componenti integrati ESP32-C5FH4, convertitore buck MP1605GTF, slot per scheda TF, LED RGB, antenna ceramica
Peso ufficiale 0,09 kg

Applicazioni

  • Prototipi di interfacce utente LVGL e piccoli pannelli HMI.
  • Esperimenti orientati a ESP-IDF, Wi-Fi 6, BLE, Zigbee, Thread e Matter.
  • Dashboard di sensori AIoT con display locale e memoria su scheda TF.
  • Pannelli di controllo wireless, monitor ambientali, dimostrazioni di laboratorio e progetti didattici.
  • Prodotti integrati compatti per i quali sono necessari, in un unico modulo, una scheda ESP32-C5, un LCD, una radio wireless e una porta USB-C.

Elenco dei prodotti

  • ESP32-C5-LCD-1.47 senza pinheader x1

Altri contenuti

Panoramica delle caratteristiche: La panoramica ufficiale conferma il display, la porta USB-C, lo slot TF, l'accesso GPIO, l'antenna e il layout principale della scheda prima dell'integrazione.

Panoramica delle caratteristiche di Waveshare ESP32-C5-LCD-1.47

Verifica della variante: Questo SKU è la versione standard senza pinheader. Verificare la versione prima di utilizzarlo in una scheda carrier, un involucro o un prototipo cablato.

Versione di Waveshare ESP32-C5-LCD-1.47 senza pinheader

Processore RISC-V: ESP32-C5FH4 fornisce la piattaforma di elaborazione RISC-V per lo sviluppo integrato con Wi-Fi 6 e a basso consumo.

Dettagli sul processore RISC-V di Waveshare ESP32-C5-LCD-1.47

Funzionalità wireless: Il diagramma wireless ufficiale evidenzia i casi d'uso di Wi-Fi 6, Bluetooth 5 LE, Bluetooth Mesh, Zigbee 3.0 e Thread 1.4.

Dettagli su Wi-Fi 6 e Bluetooth 5 di Waveshare ESP32-C5-LCD-1.47

Interfacce periferiche: Consultare il diagramma delle interfacce prima di collegare I2C, UART, USB, i pad GPIO o lo storage esterno.

Interfacce periferiche di Waveshare ESP32-C5-LCD-1.47

Componenti integrati: La mappa dei componenti identifica ESP32-C5FH4, lo slot per schede TF, il convertitore di alimentazione, l'antenna, i pulsanti e le aree di espansione.

Componenti integrati di Waveshare ESP32-C5-LCD-1.47

Dimensioni d'ingombro: Utilizzare il disegno quotato durante la progettazione di un involucro, dell'apertura del pannello frontale o della posizione di montaggio integrata.

Dimensioni d'ingombro di Waveshare ESP32-C5-LCD-1.47

Risorse

Domande frequenti

Waveshare-34961 include i pinheader?

No. Waveshare-34961 è la versione ufficiale di ESP32-C5-LCD-1.47 senza pinheader.

Quali standard wireless supporta la scheda?

Secondo Waveshare, supporta Wi-Fi 6 a 2,4 GHz/5 GHz, Bluetooth 5 LE e IEEE 802.15.4 per Zigbee 3.0 e Thread 1.4.

Quali sono le specifiche del display?

La scheda dispone di un LCD da 1,47 pollici con risoluzione di 172 x 320 e 262.000 colori.

È adatta per LVGL?

Sì. La descrizione ufficiale indica programmi GUI come LVGL tra i casi d'uso pertinenti.

Cosa è incluso?

L'elenco dei prodotti include una scheda ESP32-C5-LCD-1.47 senza pinheader.
