MCP7940NT-I/ST Microchip RTC I2C, 8-TSSOP - Pezzo singolo
Manufacturer: Microchip Technology
Need a larger quantity?
Need bulk pricing?
Get a formal quotation with lead time and volume pricing.
For universities, companies, distributors, and project orders.
Inventory Location: Shenzhen, China
Shipping within 72 hours, excluding pre-order items
MCP7940NT-I/ST Microchip RTC I2C, 8-TSSOP - Pezzo singolo
Panoramica

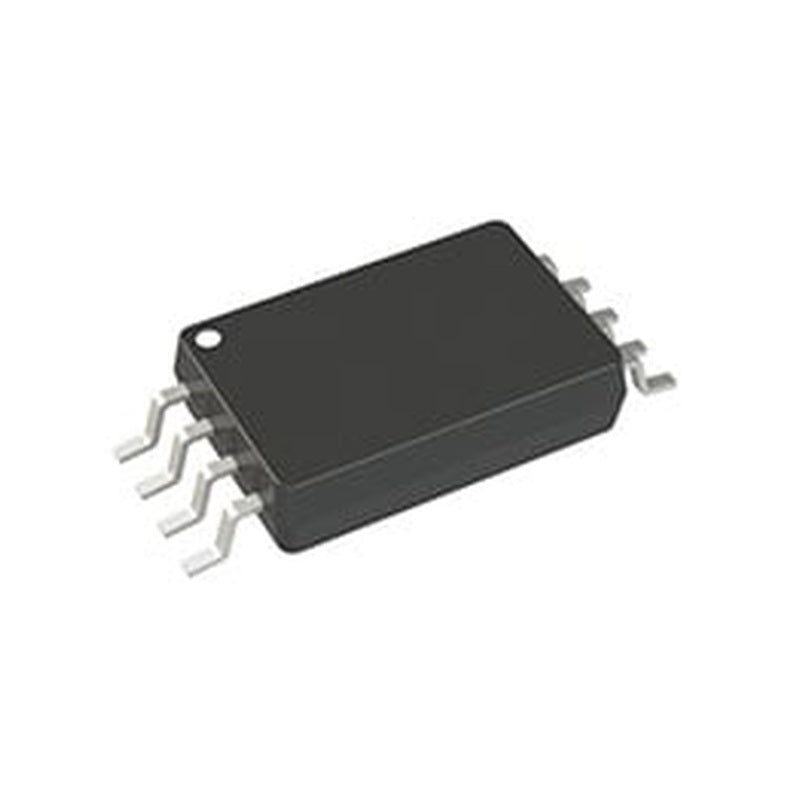

MCP7940NT-I/ST di Microchip Technology è un orologio/calendario in tempo reale I2C con alimentazione a batteria e SRAM, in un contenitore 8-TSSOP. Fornisce funzioni di conteggio del tempo e del calendario, allarmi, uscita a onda quadra e SRAM con alimentazione a batteria per sistemi embedded che richiedono la conservazione dell’ora durante la perdita dell’alimentazione principale. L’interfaccia I2C è pratica per le schede a microcontrollore con un numero limitato di pin.
Base della vendita: singolo articolo. La riga del foglio di lavoro fa riferimento a un imballaggio su bobina, ma la quantità della riga non corrisponde a una bobina completa, quindi l’inserzione utilizza un inventario per singolo articolo.
Vantaggi principali
- Il funzionamento con alimentazione a batteria consente di mantenere l’ora quando l’alimentazione principale viene rimossa.
- L’interfaccia seriale I2C riduce il numero di pin utilizzati dal controller.
- I 64 byte di SRAM possono contenere piccoli valori di stato o di calibrazione conservati.
- Le funzioni di allarme e di uscita a onda quadra contribuiscono a ridurre il polling del firmware nelle applicazioni di temporizzazione.
Caratteristiche del prodotto
- RTC orologio/calendario con formato orario a 12 o 24 ore.
- Il formato della data supporta i campi anno, mese, giorno e giorno della settimana.
- Intervallo di alimentazione principale da 1.8V a 5.5V e intervallo di alimentazione della batteria da 1.5V a 5.5V.
- Corrente massima di conteggio del tempo di 1.2uA a 3.3V, secondo gli attributi del distributore.
- La pagina Microchip indica MCP7940NT-I/ST come opzione TSSOP in produzione, fornita su nastro e bobina.
Specifiche tecniche
| Tipo di componente | Orologio/calendario in tempo reale con alimentazione a batteria |
|---|---|
| Interfaccia | I2C, seriale a 2 fili |
| Formato orario | HH:MM:SS, 12/24 ore |
| Formato data | YY-MM-DD-dd |
| SRAM | 64 byte |
| Tensione di alimentazione | Da 1.8V a 5.5V |
| Alimentazione della batteria | Da 1.5V a 5.5V |
| Corrente di conteggio del tempo | Massimo 1.2uA a 3.3V |
| Caratteristiche | Allarme, anno bisestile, uscita a onda quadra, SRAM |
| Contenitore | 8-TSSOP |
| Montaggio | Montaggio superficiale |
| Temperatura di esercizio | Da -40 C a 85 C |
| Numero prodotto base | MCP7940 |
Note sulla progettazione e sulla selezione
Prima del rilascio della scheda, i progettisti devono esaminare la selezione del quarzo, il layout dell’oscillatore, il comportamento della commutazione della batteria, le resistenze di pull-up I2C, il cablaggio dell’uscita di allarme e l’uso della SRAM conservata. La precisione del conteggio del tempo dipende in larga misura dal quarzo, dal layout del PCB, dal carico e dal comportamento in temperatura.
Per la selezione, confermare il suffisso NT per nastro e bobina, l’intervallo di temperatura industriale, il contenitore 8-TSSOP e l’insieme di funzioni con alimentazione a batteria. Se si sostituisce il componente con un altro suffisso MCP7940N, verificare il contenitore, la finitura dei terminali, il pinout e il codice d’ordinazione rispetto alla distinta base approvata.
Applicazioni
- Conteggio del tempo in sistemi embedded
- Data logger
- Controller industriali
- Registratori di eventi con alimentazione a batteria
- Schede IoT e di strumentazione
Note sull’approvvigionamento e sulla documentazione
L’approvvigionamento e la documentazione sono stati verificati rispetto alla documentazione Microchip e alla pagina aggiornata di un distributore autorizzato. Utilizzare il datasheet Microchip per il comportamento dei registri, le indicazioni sull’oscillatore, il backup della batteria, il funzionamento dell’allarme e i disegni del contenitore.
Domande frequenti
Che cosa fornisce la funzione con alimentazione a batteria?
Consente al comportamento dell’orologio/calendario e della memoria conservata di continuare a funzionare tramite un’alimentazione di backup entro i limiti documentati.
Qual è il componente esterno più importante?
Il quarzo e il relativo layout sono fondamentali per la precisione del conteggio del tempo; è quindi necessario seguire le indicazioni del datasheet e verificare la capacità di carico.
Quale bus utilizza?
Comunica tramite I2C, descritto anche come interfaccia seriale a due fili negli attributi del distributore.
Che cosa deve verificare il firmware?
È necessario controllare la mappa dei registri, il comportamento dell’allarme, l’avvio dell’oscillatore, lo stato della commutazione della batteria e il comportamento di conservazione della SRAM.
Che cosa occorre verificare prima della sostituzione?
Confermare contenitore, suffisso, intervallo di temperatura, pinout e differenze nelle funzioni con alimentazione a batteria rispetto al datasheet Microchip.
