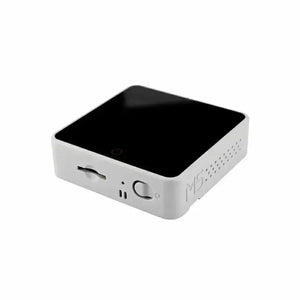

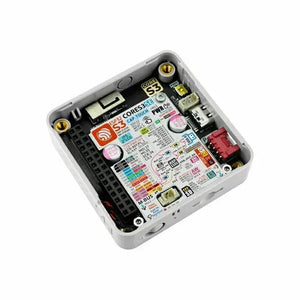

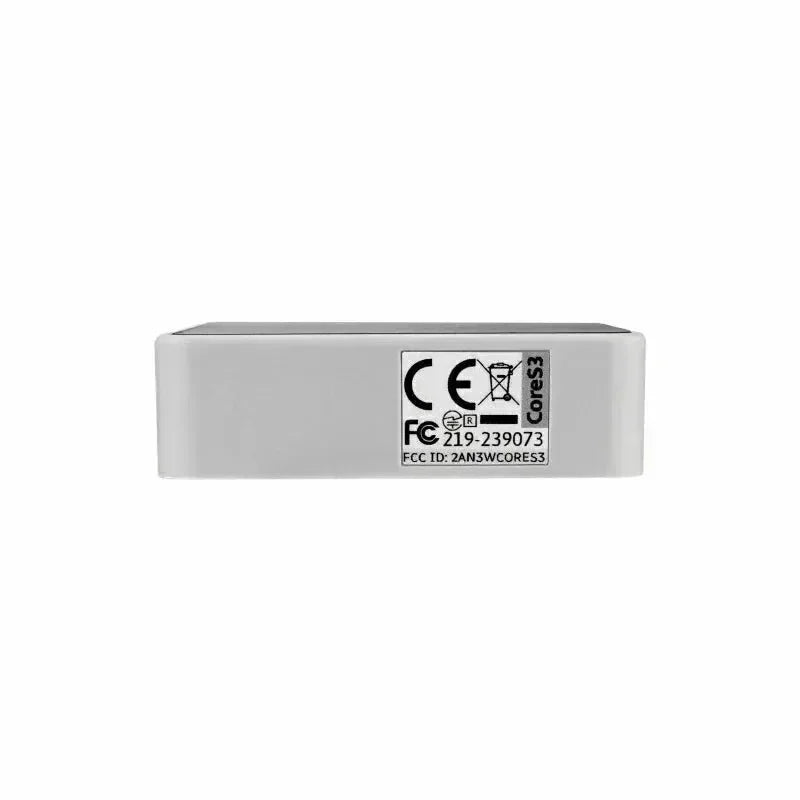

Controller IoT M5Stack CoreS3 SE senza batteria, parte inferiore
Need a larger quantity?
Need bulk pricing?
Get a formal quotation with lead time and volume pricing.
For universities, companies, distributors, and project orders.

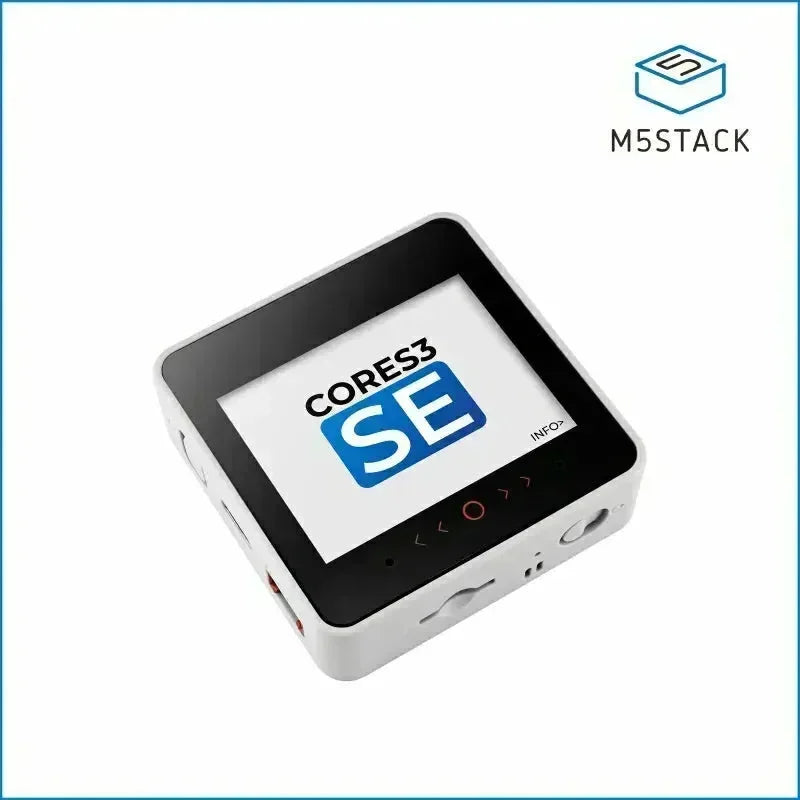

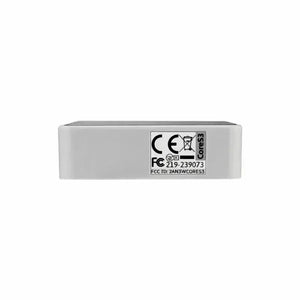

Controller IoT M5Stack CoreS3 SE senza batteria, parte inferiore
M5CoreS3 SE è una versione leggera dell’unità principale CoreS3 di terza generazione della serie di kit di sviluppo M5Stack. È basato sulla soluzione ESP32-S3, con un processore Xtensa LX7 dual-core con frequenza principale di 240 MHz, e integra la funzionalità WiFi (2,4G). Dispone di FLASH da 16 MB e PSRAM da 8 MB integrati; i programmi possono essere scaricati tramite l’interfaccia TYPE-C, che supporta le funzioni OTG e CDC, facilitando il collegamento di dispositivi USB e la programmazione del firmware. La parte anteriore è dotata di uno schermo IPS touch capacitivo da 2,0 pollici, con pannello in vetro ad alta resistenza.
Differenze tra M5Stack CoreS3 e M5Stack CoreS3 SE
La sezione di alimentazione utilizza il chip di gestione dell’alimentazione AXP2101 e un circuito di controllo del flusso di alimentazione a 4 vie, progettato per ridurre al minimo i consumi complessivi. Dispone di uno slot MicroSD card integrato e di un chip RTC BM8563 che fornisce una temporizzazione precisa e funzioni di riattivazione tramite timer di sospensione. Per l’uscita audio utilizza un amplificatore I2S a 16 bit ad alta fedeltà AW88298 e dispone di un altoparlante da 1 W integrato. Per l’ingresso audio utilizza un chip di decodifica audio ES7210 con ingresso per due microfoni. Sul lato del dispositivo sono presenti un pulsante di accensione indipendente e un pulsante di ripristino (RST), con un circuito di ritardo integrato. Tenendo premuto il pulsante di ripristino si accede alla modalità di download del programma. Questo prodotto è adatto allo sviluppo IoT, a vari progetti fai-da-te, ai sistemi di controllo della domotica e ai sistemi di controllo dell’automazione industriale.
Confronto delle versioni
| Periferiche hardware | M5CoreS3 | M5CoreS3 SE |
|---|---|---|
| Fotocamera(GC0308) | √ | × |
| Sensore di prossimità(LTR-553ALS-WA) | √ | × |
| IMU(BMI270) | √ | × |
| Bussola(BMM150) | √ | × |
| RTC | √ | √ |
| MIC | √ | √ |
| ALTOPARLANTE | √ | √ |
| PMIC(AXP2101) | √ | √ |
| FLASH da 16MB e PSRAM da 8MB | √ | √ |
| TOUCH | √ | √ |

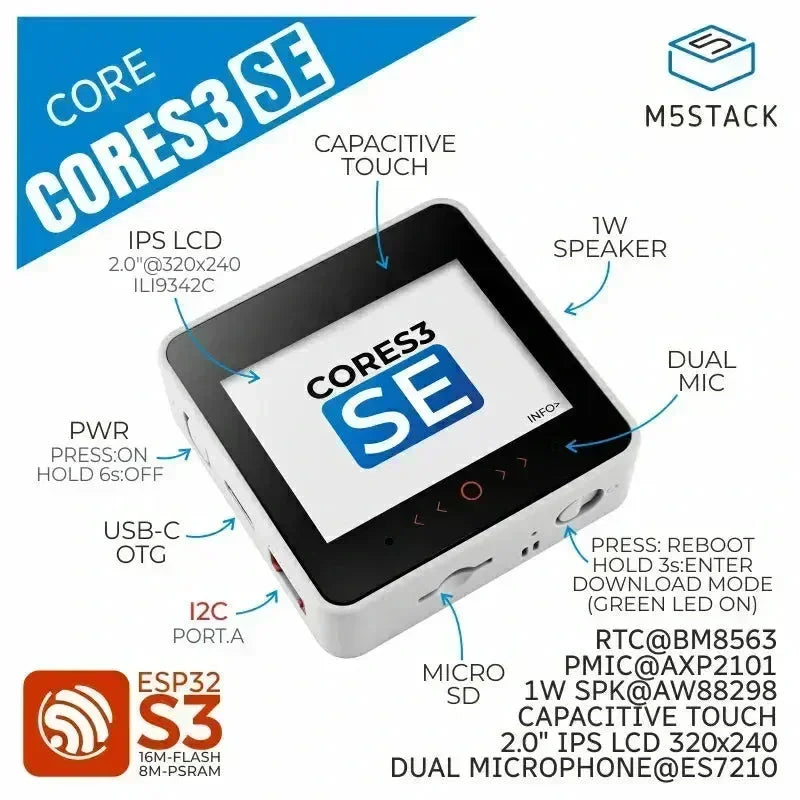

Caratteristiche
-
Sviluppato sulla base di ESP32-S3, supporta WiFi @16MB Flash, 8MB PSRAM
-
Altoparlanti, due microfoni
-

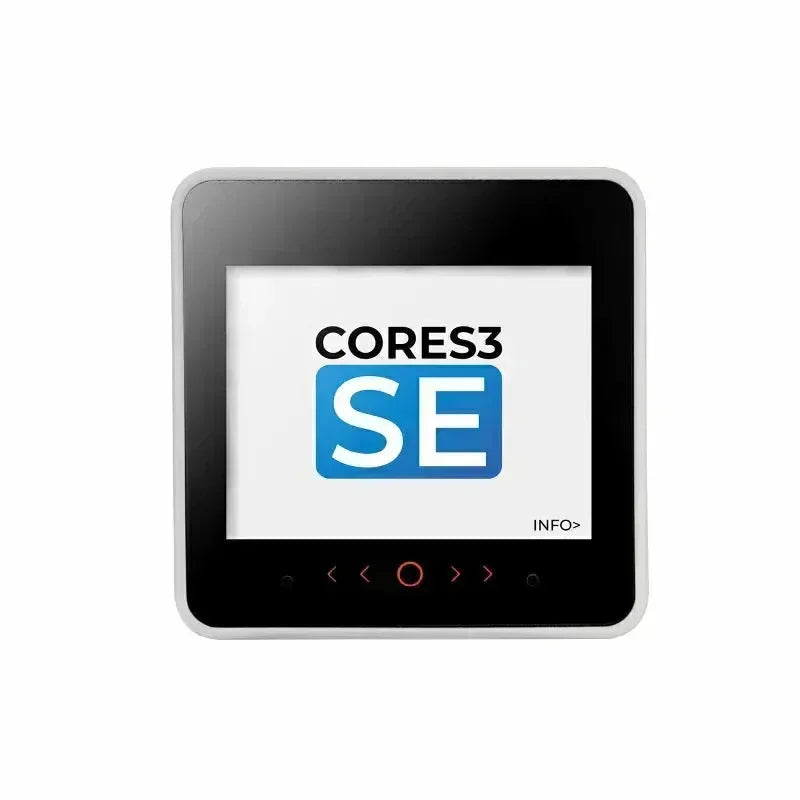

Schermo touch capacitivo
-
Slot per scheda MicroSD
-
Vetro ad alta resistenza
-
Supporto delle funzioni OTG e CDC
-
Gestione dell'alimentazione AXP2101, design a basso consumo
-
Piattaforme di programmazione supportate: Arduino, UIFlow

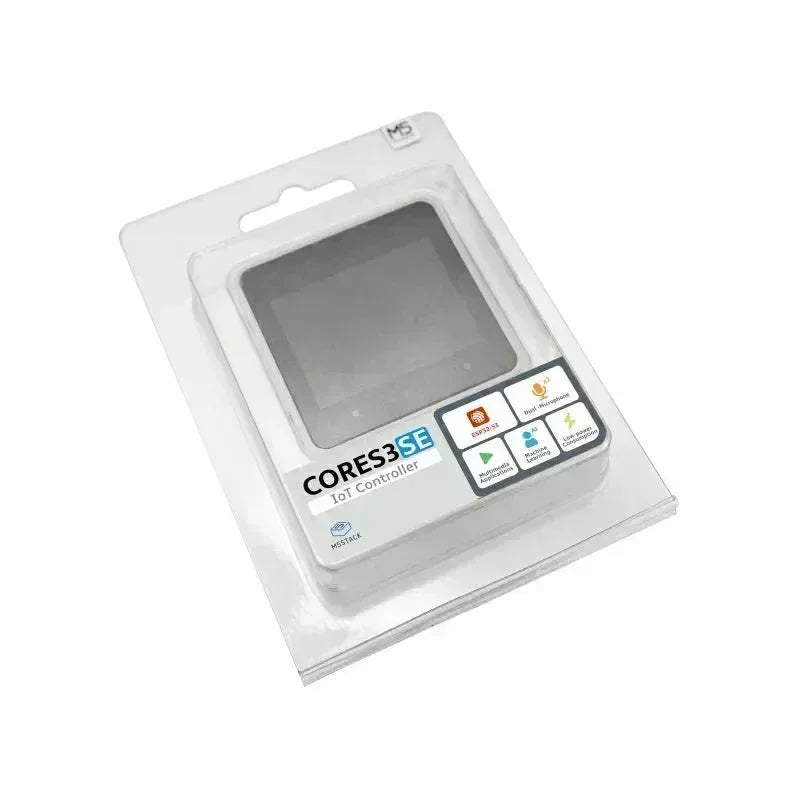

Contenuto della confezione
- 1 × M5CoreS3 SE
Applicazioni
-
Sviluppo IoT
-
Sviluppo di vari progetti fai da te
-
Sistema di controllo per la casa intelligente
-
Sistema di controllo per l'automazione industriale
Specifiche
| Risorse | Parametri |
|---|---|
| MCU | ESP32-S3@Xtensa LX7, FLASH da 16MB e PSRAM da 8MB, funzioni WIFI e OTG\CDC |
| Schermo LCD IPS touch | 2.0"@320*240 ILI9342C |
| Chip di gestione dell'alimentazione | AXP2101 |
| RTC | BM8563 |
| Altoparlante | Amplificatore di potenza I2S a 16 bit, chip AW88298@1W |
| Chip di decodifica audio | ES7210, ingressi per due microfoni |
| Corrente massima in uscita Grove (alimentazione a batteria al litio) | DC4.2V/940mA |
| Corrente massima in uscita Grove (alimentazione USB) | DC5V/680mA |
| Dissipazione di potenza | Batteria: modalità standby: DC4.2V/104.64uA Modalità operativa: DC4.2V/109.67mA Alimentazione USB: modalità operativa: DC5V/166.27mA |
| Dimensioni del prodotto | 54*54*15.5mm |
| Dimensioni della confezione | 133.4*95*21mm |
| Peso del prodotto | 38.4g |
| Peso della confezione | 55.1g |
Indirizzo I2C
| Chip | INDIRIZZO |
|---|---|
| Indirizzo AXP2101 | 0x34 |
| Indirizzo AW88298 | 0x36 |
| Indirizzo FT6336U | 0x38 |
| Indirizzo ES7210 | 0x40 |
| Indirizzo BM8563 | 0x51 |
| Indirizzo AW9523 | 0x58 |
Schemi







Mappa dei pin
Schermo LCD e MicroSD
Pixel LCD: 320x240
| Chip ESP32S3 | GPIO37 | GPIO36 | GPIO3 | GPIO35 | GPIO4 | |||
|---|---|---|---|---|---|---|---|---|
| AW9523B | AW9523B_P1_1 | |||||||
| AXP2101 | AXP2101_DCDO1 | AXP2101_LX1 | ||||||
| ILI9342C | MOSI | SCK | CS | DC | RST | BL | PWR | |
| Scheda TF | SPI_MOSI | SPI_SCK | SPI_MISO | TF_CS |
TOUCH CAPACITIVO
| Chip ESP32S3 | GPIO12 | GPIO11 | AW9523B_P1_2 | AW9523B_P0_0 |
|---|---|---|---|---|
| FT6336U | I2C_SYS_SDA | I2C_SYS_SCL | TOUCH_INT | TOUCH_RST |
Microfono e amplificatore
| Chip ESP32S3 | GPIO12 | GPIO11 | AW9523B_P1_3 | AW9523B_P0_2 | GPIO34 | GPIO33 | GPIO13 | GPIO0 |
|---|---|---|---|---|---|---|---|---|
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL | AW_INT | AW_RST | I2S_BCK | I2S_WCK | I2S_DATO | MCLK |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
LED di alimentazione AXP
| AXP2101 | AXP_CHG_LED |
|---|---|
| LED rosso | RTC_VDD |
RTC
| Chip ESP32S3 | GPIO12 | GPIO11 | AXP2101_IRQ |
|---|---|---|---|
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL | AXP_WAKEUP |
Connessione I2C interna
| Chip ESP32S3 | GPIO12 | GPIO11 |
|---|---|---|
| AXP2101 | I2C_SYS_SDA | I2C_SYS_SCL |
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL |
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
PORTA
| Porta | Pin | NOTA |
|---|---|---|
| PORTA-A (ROSSO) | G2/G1 | I2C |
| PORTA-B (NERO) | G9/G8 | GPIO |
| PORTA-C (BLU) | G18/G17 | UART (RX/TX) |
Software
Avvio rapido
Arduino
Platform.IO
Easyloader
| Easyloader | Link per il download | Note |
|---|---|---|
| Easyloader del firmware di fabbrica di CoreS3 SE | Scarica | / |
Indirizzi di comunicazione I2C
| Chip | INDIRIZZO |
|---|---|
| Indirizzo AXP2101 | 0x34 |
| Indirizzo AW88298 | 0x36 |
| Indirizzo FT6336U | 0x38 |
| Indirizzo ES7210 | 0x40 |
| Indirizzo BM8563 | 0x51 |
| Indirizzo AW9523 | 0x58 |
