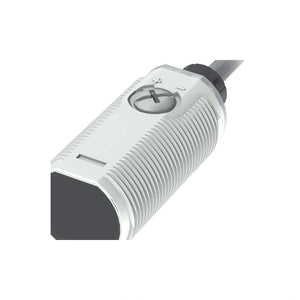

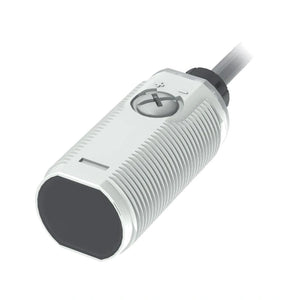

Sensore fotoelettrico a barriera M18 Lanbao PSS-TM20
Shipping from China within 5–10 working days
- During check out, you can choose direct shipping from China, or let us import the order to our EU/US office first and ship it to you locally.
- Import customs clearance and VAT are fully handled by us.
Need a larger quantity?
Need bulk pricing?
Get a formal quotation with lead time and volume pricing.
For universities, companies, distributors, and project orders.
Sensore fotoelettrico a barriera M18 Lanbao PSS-TM20
Sensore fotoelettrico Lanbao PSS-TM20 M18 a barriera
La serie Lanbao PSS-TM è una serie di sensori fotoelettrici cilindrici M18 a barriera per sistemi di automazione in corrente continua che richiedono il rilevamento di oggetti a lunga distanza tramite unità separate di emettitore e ricevitore. Il rilevamento a barriera garantisce una rilevazione stabile quando l'oggetto attraversa il percorso ottico tra trasmettitore e ricevitore.
Questa inserzione comprende le varianti di ricevitore PSS-TM20DNB e PSS-TM20DPB, con una distanza di rilevamento a barriera di 20 m. La serie utilizza luce infrarossa, alimentazione a 10-30 V CC, uscita NPN o PNP, logica di commutazione NO/NC, alloggiamento in metallo, protezione IP67 e un collegamento tramite cavo in PVC da 2 m come riferimento.
Per i sensori fotoelettrici Lanbao correlati, confronta la serie Lanbao PSS-TM-E2 con connettore, la serie Lanbao PSS-PM polarizzata, la serie Lanbao PSS-GM per oggetti trasparenti e la serie Lanbao PSE-TM20 a barriera.
Specifiche tecniche
| Marca | Lanbao |
|---|---|
| Serie | Serie PSS-TM |
| Codici SKU del negozio | Lanbao-PSS-TM20DNB e Lanbao-PSS-TM20DPB |
| Tipo di sensore | Sensore fotoelettrico cilindrico M18 a barriera |
| Modalità di rilevamento | Rilevamento ottico a barriera con trasmettitore e ricevitore separati |
| Riferimento dell'emettitore | Riferimento dell'emettitore PSS-TM20D |
| Opzioni del ricevitore | PSS-TM20DNB per uscita NPN; PSS-TM20DPB per uscita PNP |
| Distanza di rilevamento | Riferimento 20 m |
| Sorgente luminosa | Riferimento della luce infrarossa |
| Tensione di alimentazione | 10-30 V CC |
| Tipo di uscita | NPN o PNP a seconda della variante selezionata |
| Logica di uscita | Riferimento NO/NC |
| Corrente di carico | Riferimento <=100 mA |
| Caduta di tensione | Riferimento <=1,5 V |
| Protezione del circuito | Riferimento della protezione da cortocircuito, sovraccarico, inversione di polarità e zener |
| Tempo di risposta | Riferimento <=3 ms |
| Indicatore | Riferimento dell'indicatore di uscita sul ricevitore |
| Temperatura di esercizio | Riferimento da -25 °C a +55 °C |
| Grado di protezione | IP67 |
| Materiale dell’alloggiamento | Riferimento dell’alloggiamento in metallo |
| Riferimento del collegamento | Cavo in PVC da 2 m |
| Stile di montaggio | Corpo cilindrico filettato M18 |
| Nota sulla selezione | Scegli DNB per il cablaggio NPN o DPB per il cablaggio PNP |
Note sull’integrazione e indicazioni sull’hardware
- Allineamento di emettitore e ricevitore: i sensori a barriera richiedono che il trasmettitore e il ricevitore siano rivolti l’uno verso l’altro ai lati del percorso di rilevamento.
- Selezione dell’uscita: scegliere PSS-TM20DNB per l’uscita NPN oppure PSS-TM20DPB per l’uscita PNP, in base al tipo di ingresso del controller.
- Verifica del cablaggio: verificare l’alimentazione a 10-30 V CC e il cablaggio dell’uscita prima di collegare il sensore a un PLC, a un controller o a un modulo di ingresso.
- Stabilità del montaggio: utilizzare staffe rigide ed evitare vibrazioni che possano interrompere il percorso ottico o causare attivazioni intermittenti.
- Verifica dell’ambiente: verificare sulla macchina finale la presenza di polvere, spruzzi d’acqua, luce ambientale intensa, la velocità del target e la distanza di allineamento.
Distinta di imballaggio
| Articolo | Qtà | Note |
|---|---|---|
| Sensore fotoelettrico Lanbao PSS-TM20 | 1 | Variante di ricevitore DNB o DPB selezionata |
| Cavo integrato da 2 m | 1 | Riferimento del collegamento via cavo per questa scheda |
| Set di dadi di montaggio | 1 set | Il contenuto degli accessori può variare in base al lotto di spedizione |
| Etichetta del prodotto e imballaggio | 1 | L’imballaggio può variare in base al lotto di spedizione |
| Riferimento della documentazione | 1 | La documentazione digitale o stampata può variare in base al lotto di spedizione |
Domande frequenti
Quale modalità di rilevamento utilizza la serie PSS-TM?
Utilizza il rilevamento a barriera, in cui un oggetto viene rilevato quando interrompe il percorso ottico tra emettitore e ricevitore.
Qual è la distanza di rilevamento di questa serie?
La distanza di riferimento del PSS-TM20 è di 20 m, a condizione che emettitore e ricevitore siano correttamente allineati.
Come scelgo tra PSS-TM20DNB e PSS-TM20DPB?
Scegli PSS-TM20DNB per l’uscita NPN oppure PSS-TM20DPB per l’uscita PNP, in base al cablaggio dell’ingresso del controller.
Si tratta della versione con cavo o di quella con connettore?
Questa scheda si riferisce alla versione con cavo. Se ti serve la versione con connettore, consulta la serie correlata PSS-TM-E2.
Un sensore a barriera richiede l’allineamento?
Sì. L’emettitore e il ricevitore devono essere allineati lungo il percorso di rilevamento per garantire un funzionamento stabile.
