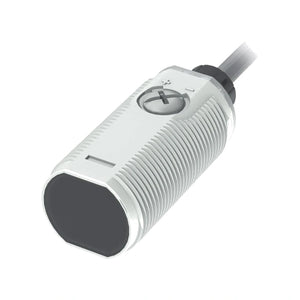

Lanbao PSS-BC10 - Sensore fotoelettrico M18 a riflessione diffusa

Il sensore fotoelettrico Lanbao PSS-BC10 M18 a riflessione diffusa è un sensore fotoelettrico cilindrico M18 per applicazioni di automazione industriale in cui l'oggetto deve essere rilevato direttamente senza un riflettore separato, in particolare su trasportatori a corto raggio, stazioni con dispositivi di fissaggio e controlli di presenza dei componenti. La serie PSS-BC10 utilizza il rilevamento a riflessione diffusa, una distanza nominale di 10 cm, luce infrarossa a 940 nm, commutazione NPN NO/NC o PNP NO/NC e un'alimentazione da 10 a 30 VCC, offrendo ai costruttori di macchine un formato compatto per il rilevamento della presenza di componenti, l'imballaggio, la movimentazione e le stazioni di ispezione.

Questa inserzione si concentra sul cablaggio con cavo fisso in PVC da 2 m, sul tempo di risposta massimo di 0,5 ms, sulla corrente assorbita massima di 20 mA, sulla corrente di carico massima di 200 mA, sulla protezione dall'inversione di polarità, sulla protezione da cortocircuito, sulla protezione dal sovraccarico, sulla protezione IP67 e sulla certificazione CE. Per le opzioni affini della stessa famiglia Lanbao PSS, confrontare la versione con connettore Lanbao PSS-BC10-E2, il sensore a infrarossi Lanbao PSS-BC40 e il sensore polarizzato Lanbao PSS-PM prima di scegliere la modalità di rilevamento o lo stile di cablaggio.

L'uscita del sensore può essere collegata a ingressi digitali di PLC, interfacce per relè, dispositivi di test Arduino o nodi di raccolta dati ESP32, quando il circuito d'ingresso è cablato per il tipo di uscita NPN o PNP corretto. Durante la messa in servizio, regolare il potenziometro a un giro, verificare l'indicatore verde di stabilità e l'indicatore giallo di uscita, quindi convalidare il rilevamento sul materiale reale del bersaglio, non solo su un campione da banco.

Specifiche tecniche

Parametro Valore
Serie Sensore fotoelettrico Lanbao PSS-BC10
Formato del sensore Sensore fotoelettrico cilindrico M18
Tipo di rilevamento riflessione diffusa
Distanza nominale Distanza nominale di 10 cm
Sorgente luminosa Luce infrarossa, 940 nm
Riferimento per punto o fascio Fascio diffuso, in base al bersaglio
Tipo di uscita NPN NO/NC o PNP NO/NC
Tempo di risposta max. 0,5 ms
Tensione di alimentazione 10-30 VDC
Corrente assorbita max. 20 mA
Corrente di carico max. 200 mA
Protezione del circuito Protezione da cortocircuito, sovraccarico e inversione di polarità
Collegamento Cavo in PVC da 2 m
Regolazione Potenziometro a un giro; riferimento modalità NO/NC tramite filo bianco
Immunità alla luce ambientale Immunità alle interferenze della luce solare fino a 10.000 lux; interferenze da lampade a incandescenza fino a 30.000 lux come riferimento
Temperatura di esercizio da -25 a 55 °C
Protezione e certificazione IP67, CE
Materiale Alloggiamento in PC+ABS con filtro in PMMA

Guida alla disposizione e alle etichette della scheda

  • Parte ottica - Finestra di rilevamento anteriore per la riflessione diffusa; mantenerla pulita, allineata e protetta dagli urti meccanici.
  • Corpo filettato M18 - Si monta attraverso staffe o pannelli con dadi M18; evitare di serrare eccessivamente l’alloggiamento.
  • Indicatore di alimentazione - Il LED verde indica l’alimentazione e uno stato operativo stabile durante la configurazione.
  • Indicatore di uscita - Il LED giallo indica lo stato dell’uscita di commutazione, del cortocircuito o del sovraccarico.
  • Regolatore della sensibilità - Potenziometro a un giro utilizzato per regolare la distanza o il margine di commutazione sul target reale.
  • Cavo in PVC da 2 m - Uscita con cavo fisso per il cablaggio diretto nel quadro; prevedere un serracavo vicino alle apparecchiature in movimento.
  • Filo marrone - Collegare all’alimentazione +10-30 VCC nel cablaggio industriale tipico.
  • Filo blu - Collegare al comune 0 VCC e condividere il riferimento con il modulo di ingresso.
  • Filo nero - Uscita di commutazione principale verso il PLC, l’interfaccia del relè o l’ingresso digitale protetto.
  • Filo bianco - Riferimento per la modalità NO/NC; la documentazione Lanbao specifica il collegamento al positivo o il lasciarlo flottante per la modalità NO e il collegamento al negativo per la modalità NC.
  • Nota sull’installazione - Il rilevamento diffuso dipende dal colore, dalle dimensioni, dall’angolazione e dalla riflettività del target; verifica il margine di commutazione sul materiale reale.

Contenuto della confezione

  • 1 sensore fotoelettrico Lanbao PSS-BC10
  • 1 set di dadi di montaggio M18 e riferimento al manuale di istruzioni, a seconda del contenuto attuale della confezione del negozio

FAQ

D: A cosa serve questo sensore fotoelettrico Lanbao PSS-BC10?
R: Viene utilizzato per il rilevamento industriale di oggetti su trasportatori, macchine per imballaggio, attrezzature, sistemi di movimentazione e stazioni di ispezione automatizzate.

D: Qual è la differenza principale tra questo modello e gli altri sensori PSS?
R: La differenza principale riguarda la modalità di rilevamento, la distanza nominale e il tipo di cablaggio. Questo modello utilizza la riflessione diffusa, ha una distanza nominale di 10 cm e un cavo in PVC da 2 m.

D: Può essere collegato a un PLC?
R: Sì. Usa un modulo di ingresso digitale PLC compatibile con l’uscita NPN o PNP selezionata e con il sistema di alimentazione a 10-30 VCC.

D: Posso testarlo con Arduino o ESP32?
R: Sì per i test al banco, ma usa un corretto adattamento di livello, isolamento, cablaggio con pull-up o pull-down e regole di massa comune prima di collegare segnali industriali a una scheda di sviluppo.

D: Questo sensore è impermeabile?
R: Il sensore è classificato IP67, ma l’intera installazione dipende comunque dalla tenuta del cavo, dal serraggio del connettore, dal design dell’involucro e dalla direzione degli spruzzi.

D: Come scelgo la modalità NO o NC?
R: La documentazione Lanbao usa il filo bianco come riferimento per la modalità NO/NC. Segui lo schema di cablaggio esatto della variante installata.

D: Perché il sensore commuta in modo inaffidabile?
R: Verifica la tensione di alimentazione, la riflettività del target, l’allineamento, la distanza di rilevamento, la luce ambientale, il cablaggio del cavo e la regolazione del potenziometro.

D: Devo scegliere il cavo o il connettore M12?
A: Scegli la versione con cavo quando il cablaggio fisso è accettabile e desideri un cavo integrato semplice.
