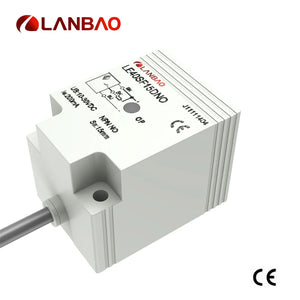

Lanbao LE80XZ-D DC 40/50mm Sensore induttivo con morsetti
Sensore induttivo Lanbao LE80XZ-D CC a terminali, 40/50mm
La serie Lanbao LE80XZ-D CC a 3/4 fili è un sensore di prossimità induttivo quadrato di grandi dimensioni per il rilevamento senza contatto dei metalli in apparecchiature di automazione industriale, trasportatori, sistemi di feedback della posizione delle macchine, apparecchiature per la movimentazione dei materiali e armadi di controllo per impieghi gravosi. L'alloggiamento LE80 offre una distanza di rilevamento maggiore rispetto ai sensori della classe LE40, risultando utile quando i target metallici non possono essere posizionati vicino alla superficie di rilevamento.
Questa scheda comprende le varianti LE80XZSF40-D e LE80XZSN50-D in CC, con distanza di rilevamento nominale a filo di 40mm o non a filo di 50mm. A seconda del codice prodotto selezionato, il sensore è disponibile con uscita NPN o PNP e logica normalmente aperta, normalmente chiusa oppure NO+NC.
Per sensori induttivi Lanbao correlati, confrontare Sensore Lanbao LE40 CC con cavo, Sensore Lanbao LE40XZ-E2 M12 e Sensore Lanbao LE40SZ CC a 3/4 fili. Per un'opzione rettangolare compatta, vedere il Sensore induttivo rettangolare Lanbao LE18.
Specifiche tecniche
| Marchio | Lanbao |
|---|---|
| Serie | Serie LE80XZ-D CC a 3/4 fili |
| Serie del prodotto | Serie con funzione standard |
| Tipo di sensore | Sensore di prossimità induttivo quadrato di grandi dimensioni |
| Dimensioni del corpo | 40 x 80 x 98mm di riferimento |
| Materiale dell'alloggiamento | PBT |
| Opzioni di installazione | A filo da 40mm o non a filo da 50mm, a seconda della variante selezionata |
| Distanza di rilevamento nominale | 40mm per le varianti LE80XZSF40-D; 50mm per le varianti LE80XZSN50-D |
| Distanza operativa garantita | 0-32mm per le varianti da 40mm; 0-40mm per le varianti da 50mm |
| Alimentazione | 10-30V CC |
| Tipo di uscita | CC a 3 o 4 fili NPN / PNP, a seconda della variante selezionata |
| Logica di uscita | Normalmente aperto, normalmente chiuso oppure NO+NC |
| Target standard | Fe 120 x 120 x 1t per le versioni da 40mm; Fe 150 x 150 x 1t per le versioni da 50mm |
| Frequenza di commutazione | 100Hz per le versioni da 40mm; 50Hz per le versioni da 50mm |
| Deriva del punto di commutazione | <=+/-10% della distanza di rilevamento di riferimento |
| Intervallo di isteresi | 1-20% della distanza di rilevamento di riferimento |
| Precisione di ripetizione | <=3% di riferimento |
| Riferimento della corrente di carico | <=200mA |
| Riferimento della tensione residua | <=2.5V |
| Riferimento della corrente di dispersione | <=10mA |
| Protezione del circuito | Protezione di riferimento da sovraccarico, cortocircuito e inversione di polarità |
| Indicatore di uscita | LED giallo |
| Indicatore di uscita | -25 °C a 70 °C |
| Temperatura di esercizio | Riferimento 35-95% UR |
| Tensione di tenuta | Riferimento 1000 V AC 50/60 Hz per 60 s |
| Resistenza di isolamento | Riferimento >=50 MOhm a 500 V DC |
| Resistenza alle vibrazioni | Riferimento 10-50 Hz, 1,5 mm |
| Grado di protezione | Riferimento IP67 |
| Tipo di connessione | Connettore a morsettiera |
| Varianti disponibili | LE80XZSF40DNO-D, LE80XZSF40DNC-D, LE80XZSF40DNR-D, LE80XZSF40DPO-D, LE80XZSF40DPC-D, LE80XZSF40DPR-D, LE80XZSN50DNO-D, LE80XZSN50DNC-D, LE80XZSN50DNR-D, LE80XZSN50DPO-D, LE80XZSN50DPC-D, LE80XZSN50DPR-D |
Note sull’integrazione e indicazioni sull’hardware
- Selezione della distanza: scegli la versione LE80XZSF40-D a filo per il rilevamento a 40 mm quando il sensore deve essere posizionato più vicino al metallo circostante, oppure la versione LE80XZSN50-D non a filo per una distanza di rilevamento maggiore, pari a 50 mm.
- Cablaggio della morsettiera: prima dell’installazione, verifica lo spazio per il collegamento dei morsetti, la direzione del pressacavo e lo spazio libero nel quadro.
- Selezione dell’uscita: prima dell’ordine, abbina il cablaggio NPN o PNP al tipo di ingresso del PLC, del controller, del contatore o del modulo I/O.
- Selezione della logica: usa NO quando il segnale deve attivarsi dopo il rilevamento del metallo, NC quando il segnale deve disattivarsi oppure NO+NC quando sono necessari entrambi gli stati del segnale.
- Configurazione del bersaglio: la distanza di rilevamento dipende dal materiale, dalle dimensioni e dallo spessore del bersaglio, dalle condizioni di montaggio e dalla presenza di metallo nelle vicinanze. Verifica la distanza di commutazione nella struttura finale della macchina.
Lista di imballaggio
| Articolo | Quantità | Note |
|---|---|---|
| Sensore di prossimità induttivo quadrato Lanbao LE80XZ-D DC a 3/4 fili | 1 | Distanza di rilevamento, tipo di uscita e variante della logica di uscita selezionati |
| Imballaggio originale del prodotto | 1 | L’imballaggio può variare in base al lotto di spedizione |
Domande frequenti
Che cosa rileva il sensore LE80XZ-D?
Rileva bersagli metallici mediante il rilevamento di prossimità induttivo, senza contatto fisico con il bersaglio.
Qual è la differenza tra LE80XZSF40-D e LE80XZSN50-D?
Le varianti LE80XZSF40-D utilizzano una distanza di rilevamento a filo nominale di 40 mm, mentre le varianti LE80XZSN50-D utilizzano una distanza di rilevamento nominale non a filo di 50 mm.
Come scelgo tra NPN e PNP?
Scegli il tipo di uscita richiesto dall’ingresso del controller. Il cablaggio NPN e PNP non è intercambiabile, a meno che il dispositivo ricevente non supporti entrambi gli standard di ingresso.
Qual è la differenza tra NO, NC e NO+NC?
Gli interruttori NO si attivano quando viene rilevato del metallo, gli NC si disattivano quando viene rilevato del metallo e NO+NC fornisce entrambe le uscite di segnale normalmente aperta e normalmente chiusa.
Quale connessione utilizza questa versione D?
La serie LE80XZ-D DC a 3/4 fili utilizza un connettore a morsettiera per il cablaggio sul campo nelle apparecchiature industriali.
