Driver TFT Boardoza FT800

SKU: Boardoza-B0501V10000003
Prezzo scontato 16,95 €
incl. VAT
excl. VAT

Shipping from China within 5–10 working days

- During check out, you can choose direct shipping from China, or let us import the order to our EU/US office first and ship it to you locally.

- Import customs clearance and VAT are fully handled by us.

Aggiungi alla lista dei desideri

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Boardoza FT800 TFT Driver main product image

Driver TFT Boardoza FT800

16,95 €

Descrizione

Driver TFT FT800 Boardoza è una scheda breakout con controller grafico per realizzare progetti compatti di interfaccia uomo-macchina con display TFT.

Alimentata dal motore video integrato FT800 di Bridgetek (FTDI), la scheda gestisce il rendering grafico, l'elaborazione audio e il controllo touch tramite un controller dedicato. Comunica con un microcontrollore host tramite SPI fino a 30 MHz e supporta pannelli TFT WQVGA 480 x 272 e QVGA 320 x 240 tramite un connettore FPC a 40 pin.

La scheda supporta il touch resistivo integrato e il collegamento opzionale del touch capacitivo tramite I2C, risultando adatta per cruscotti, schermi per robot, dispositivi di misurazione, pannelli intelligenti e progetti con interfaccia utente integrata.

Caratteristiche

  • Basato sul motore video integrato FT800 di Bridgetek (FTDI)
  • Supporta display TFT WQVGA 480 x 272 e QVGA 320 x 240
  • Comunicazione SPI fino a 30 MHz
  • Connettore FPC a 40 pin per il collegamento del display TFT
  • Supporto integrato per il touch resistivo
  • Collegamento opzionale del controller touch capacitivo tramite I2C
  • Uscita PWM audio mono con collegamenti per altoparlante e uscita di linea
  • Uscite per abilitazione del display, clock dei pixel e segnali di sincronizzazione
  • Uscita di interrupt hardware per la programmazione basata sugli eventi

Specifiche

Specifiche Parametro
Modello FT800
Produttore Bridgetek (FTDI)
Tensione di ingresso 5V
Tipo di ingresso della tensione Connettore multipolare, passo standard di 2,50 mm
Corrente di esercizio 150 mA
Funzioni Motore video integrato, controller grafico, processore audio, controller touch
Interfaccia SPI fino a 30 MHz, I2C per il touch capacitivo
Risoluzioni supportate WQVGA 480 x 272, QVGA 320 x 240
Modalità display Abilitazione display (DE), VSYNC/HSYNC
Ingresso touch Touch resistivo integrato, capacitivo esterno tramite I2C
Profondità di colore RGB666, 18 bit, 6 bit per canale colore
Uscita audio Canale audio PWM mono
Tipo di connettore FPC a 40 pin
Temperatura di esercizio Da -40 °C a +85 °C
Dimensioni della scheda 40 mm x 100 mm

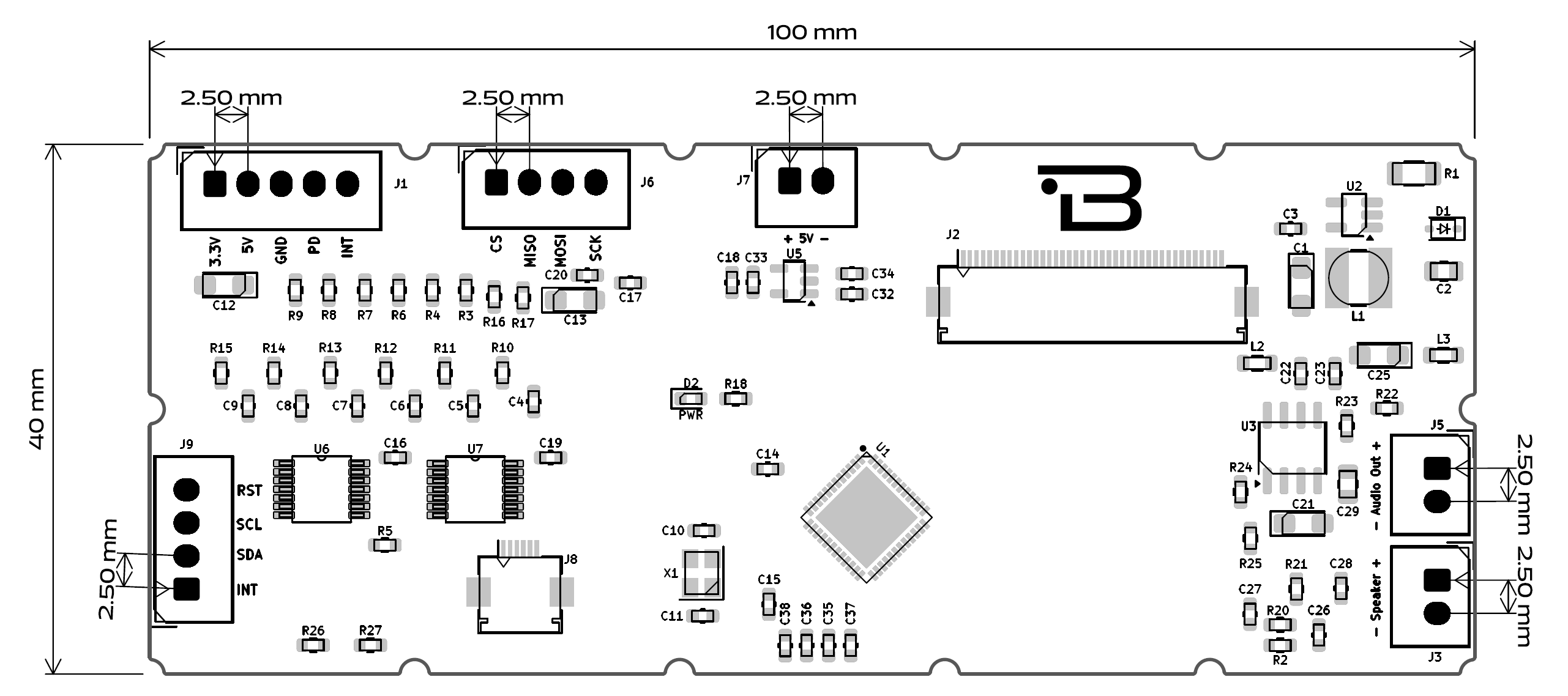

Dimensioni

Dimensioni del driver TFT Boardoza FT800

Interfaccia

Connettore Descrizione
Alimentazione e controllo J1 Uscita a 3,3 V, ingresso di alimentazione a 5 V, massa, spegnimento/abilitazione della scheda e uscita interrupt
Interfaccia display TFT e touch J2 Connessione a 40 pin per TFT RGB, sincronizzazione, retroilluminazione e touch resistivo
Uscita altoparlante J3 Uscita positiva e negativa per l'altoparlante
Uscita audio di linea J5 Uscita audio di linea positiva e negativa
Comunicazione SPI J6 CS, MISO, MOSI e SCK
Alimentazione ausiliaria J7 Ingresso di alimentazione a 5 V e massa
Interfaccia I2C per touch capacitivo J9 Interrupt, SDA, SCL e reset per la connessione touch capacitiva opzionale

Applicazioni

  • Progetti di interfacce uomo-macchina
  • Pannelli di controllo industriali
  • Interfacce utente per dispositivi medici
  • Dashboard per dispositivi IoT
  • Pannelli di controllo per la domotica
  • Schermi per la robotica e dispositivi di misurazione
  • Progetti fai da te con interfaccia utente per display TFT

Elenco prodotti

Quantità Articolo
1 Driver TFT Boardoza FT800

Risorse

FAQ

Quale controller utilizza questa scheda?

Utilizza il Bridgetek (FTDI) FT800 Embedded Video Engine.

Quali risoluzioni del display sono supportate?

Supporta display TFT WQVGA 480 x 272 e QVGA 320 x 240.

Come comunica con un controller host?

Utilizza la comunicazione SPI fino a 30 MHz.

Supporta l'input touch?

Sì. Supporta il touch resistivo integrato e una connessione touch capacitiva opzionale tramite I2C.

Quali sono le dimensioni della scheda?

Le dimensioni della scheda sono 40 mm x 100 mm.
