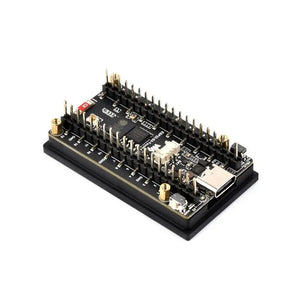

Waveshare ESP32-S3-Touch-LCD-1.9 white background angled view
Waveshare ESP32-S3-Touch-LCD-1.9 white background rear view

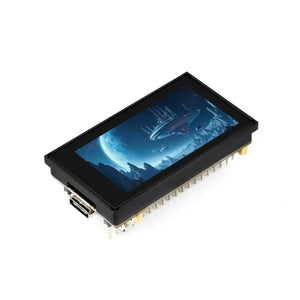

Waveshare ESP32-S3-Touch-LCD-1.9 white background side view

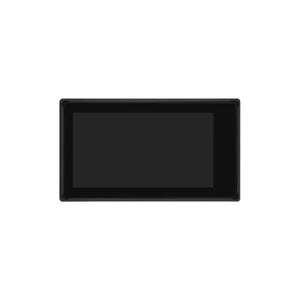

Waveshare ESP32-S3-Touch-LCD-1.9 package view
Waveshare ESP32-S3-Touch-LCD-1.9 white background front view
Waveshare ESP32-S3-Touch-LCD-1.9 white background angled view
Waveshare ESP32-S3-Touch-LCD-1.9 white background rear view
Waveshare ESP32-S3-Touch-LCD-1.9 white background side view
Waveshare ESP32-S3-Touch-LCD-1.9 package view

Carte de développement d’affichage tactile Waveshare ESP32-S3-Touch-LCD-1.9

SKU: Waveshare-30939
Prix soldé 20,84 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Ajouter à la liste de souhaits
Waveshare ESP32-S3-Touch-LCD-1.9 white background front view

Carte de développement d’affichage tactile Waveshare ESP32-S3-Touch-LCD-1.9

20,84 €

Description

Waveshare ESP32-S3-Touch-LCD-1.9 est la version tactile de la carte d’affichage ESP32-S3 compacte de 1,9 pouce de Waveshare. Elle combine un écran LCD de 170×320, une fonction tactile capacitive, un ESP32-S3R8, une mémoire Flash de 16 Mo, une IMU QMI8658 à 6 axes, un logement pour carte TF et la prise en charge d’une batterie au lithium de 3,7 V sur une carte compacte également compatible avec les connecteurs Pico. Elle convient ainsi parfaitement aux interfaces utilisateur portables, aux terminaux IoT compacts, aux tableaux de bord tactiles et aux projets de prototypage ESP32-S3 nécessitant à la fois une interaction locale et une connectivité sans fil.

Présentation de la Waveshare ESP32-S3-Touch-LCD-1.9

Fonctionnalités

  • ESP32-S3R8 intégré : processeur double cœur Xtensa 32 bits LX7 jusqu’à 240 MHz, avec prise en charge du Wi-Fi et du Bluetooth 5 LE.
  • Écran LCD tactile de 1,9 pouce : résolution de 170×320, 262 k couleurs et fonction tactile capacitive CST816 sur la version tactile.
  • Matériel propre à la version tactile : cette référence correspond à la version ESP32-S3-Touch-LCD-1.9, et non à la carte sans fonction tactile.
  • Compatibilité avec les connecteurs Pico : la documentation officielle indique que l’interface est compatible avec le connecteur Pico, ce qui facilite l’utilisation de certains modules d’extension HAT pour Raspberry Pi Pico.
  • Conception compatible avec les batteries : comprend un connecteur de batterie MX1.25 et un indicateur de charge pour l’utilisation d’une batterie au lithium de 3,7 V.
  • Prise en charge du stockage et des mouvements : combine un logement pour carte TF et une IMU QMI8658 pour des projets embarqués plus riches.

Caractéristiques

Article Détails
Marque Waveshare
Référence ESP32-S3-Touch-LCD-1.9
Puce principale ESP32-S3R8
Processeur Double cœur Xtensa 32 bits LX7, jusqu’à 240 MHz
Sans fil Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 LE
Mémoire PSRAM de 8 Mo, Flash de 16 Mo
Affichage Écran LCD de 1,9 pouce, 170 × 320, 262 k couleurs
Luminosité 500 cd/㎡
Rapport de contraste 900:1
Interface d’affichage SPI
Circuit intégré de commande / tactile ST7789V2 / CST816
Prise en charge de la batterie Connecteur MX1.25 à 2 broches pour batterie au lithium de 3,7 V
Extension Connecteur compatible Pico, logement pour carte TF, IPEX1 sur la version tactile

Applications

  • Interfaces tactiles portables : idéale pour les terminaux portables compacts, les mini-tableaux de bord et les panneaux de commande légers.
  • Apprentissage et prototypage avec l’ESP32-S3 : une plateforme pratique pour expérimenter simultanément avec l’affichage, le tactile, les capteurs et le stockage.
  • Projets sensibles aux mouvements : l’IMU intégrée permet de créer des interfaces sensibles à l’orientation ou des comportements déclenchés par des gestes.
  • Projets d’extension de type Pico : La compatibilité du connecteur facilite l’utilisation de certains accessoires au format Pico.
  • Nœuds IoT alimentés par batterie : Convient parfaitement aux petits appareils connectés offrant un retour tactile local.

Liste des produits

ESP32-S3-Touch-LCD-1.9 x1

Contenu de l’emballage du Waveshare ESP32-S3-Touch-LCD-1.9

Autre contenu

Définition des interfaces

Définition des interfaces du Waveshare ESP32-S3-LCD-1.9

Définition des broches tactiles du Waveshare ESP32-S3-Touch-LCD-1.9

  • Compatible avec les connecteurs Pico : La conception officielle de la carte est prévue pour fonctionner avec certains formats de HAT Raspberry Pi Pico.
  • Câblage de la version tactile : Le contrôle tactile utilise le circuit intégré tactile CST816 et les broches tactiles dédiées indiquées sur l’image officielle du brochage.
  • Option d’antenne de la version tactile : Le connecteur IPEX1 est disponible uniquement sur la version tactile.

Éléments présents sur la carte

Ressources intégrées du Waveshare ESP32-S3-Touch-LCD-1.9

  • ESP32-S3R8 + mémoire Flash de 16 Mo : Plateforme principale de contrôle et de stockage.
  • Connecteur de batterie MX1.25 : Prend en charge les cycles de charge et de décharge d’une batterie au lithium de 3,7 V.
  • Emplacement pour carte TF : Situé au dos pour étendre le stockage.
  • QMI8658 : IMU à 6 axes montée au dos.
  • Connecteur IPEX1 : Disponible uniquement sur la version tactile pour le raccordement d’une antenne externe.
  • Remarque concernant la LED RGB WS2812 : La documentation officielle indique que la LED RGB est réservée à la version sans écran tactile.

Différences entre les versions

  • ESP32-S3-Touch-LCD-1.9 : Version tactile avec prise en charge du CST816 et connecteur IPEX1.
  • ESP32-S3-LCD-1.9 : Version sans écran tactile avec une LED RGB WS2812 à la place du matériel spécifique à la fonction tactile.

Dimensions hors tout

Dimensions du Waveshare ESP32-S3-Touch-LCD-1.9

Ressources

FAQ

S’agit-il de la version tactile ou de la version sans écran tactile ?

Cette référence est la version tactile ESP32-S3-Touch-LCD-1.9. La version sans écran tactile est la ESP32-S3-LCD-1.9.

Quel matériel est propre à la version tactile ?

La version tactile ajoute la prise en charge du tactile capacitif CST816 et l’option d’antenne externe IPEX1, tandis que la version sans écran tactile met plutôt en avant la LED RGB WS2812.

Quels types de projets conviennent le mieux à cette carte ?

Il fonctionne bien pour les interfaces tactiles portables, les extensions de type Pico, les interfaces pilotées par des capteurs et les terminaux ESP32-S3 compacts alimentés par batterie.
