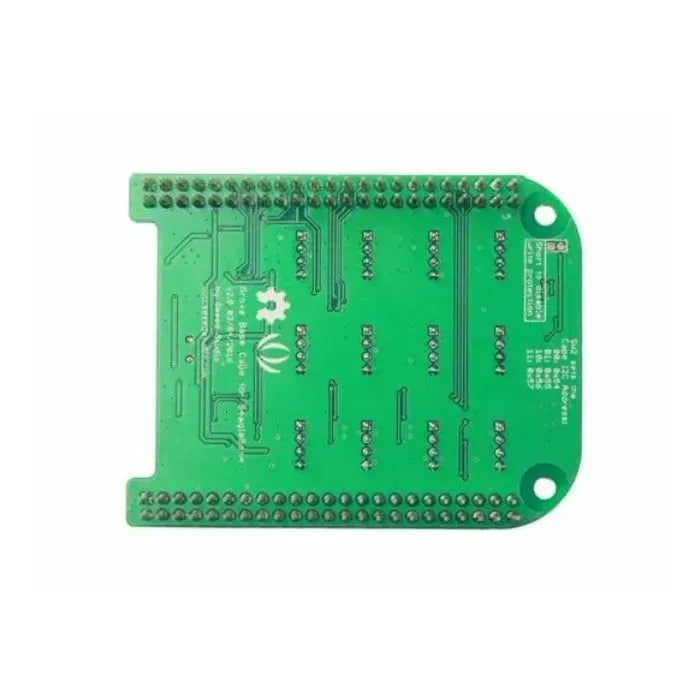

Carte de base Seeed Studio Grove Cape pour BeagleBone® v2.0 pour l’accès GPIO
Description
La Grove Base Cape pour BeagleBone v2.0 transforme les connecteurs d’extension de la BeagleBone en 12 connexions Grove pratiques pour un prototypage rapide sans soudure. Elle fournit des interfaces dédiées pour l’I2C, l’UART, l’entrée analogique et les E/S numériques, facilitant la connexion de capteurs, d’actionneurs, d’écrans et de modules de communication.
Un commutateur sélectionne une sortie de 3,3 V ou 5 V pour les modules Grove connectés. La cape comprend également une EEPROM de 256 ko, une configuration d’adresse de cape et un bouton USER pour un développement flexible et des configurations à plusieurs capes.
Fonctionnalités
- 12 connecteurs Grove pour un développement rapide prêt à l’emploi
- 4 connecteurs I2C, 2 analogiques, 2 UART et 4 connecteurs dédiés aux E/S numériques
- Les broches UART1 et UART4 peuvent également être utilisées comme E/S numériques
- Tension de sortie commutable de 3,3 V ou 5 V
- Quatre adresses EEPROM de cape sélectionnables, de 0x54 à 0x57
- EEPROM série CAT24C256WI de 256 ko
- Bouton USER intégré et commande de protection en écriture
Caractéristiques techniques
| Plateforme compatible | Plateforme BeagleBone |
|---|---|
| Connecteurs Grove | 12 |
| Connecteurs I2C | 4 |
| Connecteurs analogiques | 2 |
| Connecteurs UART | 2 (UART1 et UART4) |
| Connecteurs numériques dédiés | 4 ; les broches UART1 et UART4 peuvent également fournir des E/S numériques |
| Tension de sortie | 3,3 V ou 5 V, sélectionnable par commutateur |
| Courant de sortie maximal | 500 mA à 3,3 V ; 500 mA à 5 V |
| EEPROM | EEPROM série CAT24C256WI de 256 ko |
| Options d’adresse de la cape | 0x54, 0x55, 0x56 ou 0x57 |
| Dimensions | 70 x 50 mm |
Applications
- Prototypage de capteurs et d’actionneurs pour BeagleBone
- Domotique et surveillance environnementale
- Projets de robotique et de commande de mouvement
- Acquisition de données et électronique éducative
- Développement rapide de preuves de concept avec des modules Grove
Liste des produits
- 1 x Grove Base Cape pour BeagleBone v2.0
Autre contenu
Lors de l’installation de la cape, alignez les deux encoches situées sur son bord avec les encoches correspondantes de la carte BeagleBone afin de garantir la bonne orientation. Sélectionnez la sortie 3,3 V ou 5 V requise avant de connecter les modules Grove.
Pour les systèmes utilisant plusieurs capes, réglez les deux commutateurs d’adresse afin que l’EEPROM de chaque cape utilise une adresse appropriée entre 0x54 et 0x57.
Ressources
- Wiki et guide de démarrage de la Grove Base Cape pour BeagleBone v2.0
- Schémas de la Grove Base Cape pour BeagleBone v2.0
FAQ
Combien de connecteurs Grove sont disponibles ?
La cape fournit 12 connecteurs Grove : 4 I2C, 2 analogiques, 2 UART et 4 connecteurs dédiés aux E/S numériques.
La tension de sortie Grove peut-elle être modifiée ?
Oui. Le commutateur de tension intégré sélectionne 3,3 V ou 5 V pour les modules Grove connectés.
Plusieurs capes peuvent-elles être utilisées sans conflit d’adresses EEPROM ?
Les deux commutateurs d’adresse de la cape sélectionnent l’une des quatre adresses EEPROM de 0x54 à 0x57, ce qui aide à éviter les conflits d’adresses dans les configurations à plusieurs capes.
Les connecteurs UART prennent-ils en charge les E/S numériques ?
Oui. Les UART1 et UART4 partagent des broches qui peuvent également être configurées comme E/S numériques lorsque l’application l’exige.
