Carte d’extension de base Seeed Studio pour XIAO avec Grove IIC/Uart

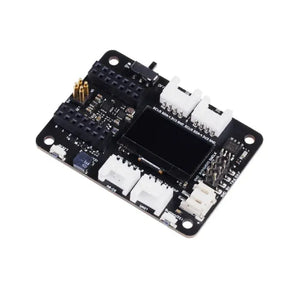

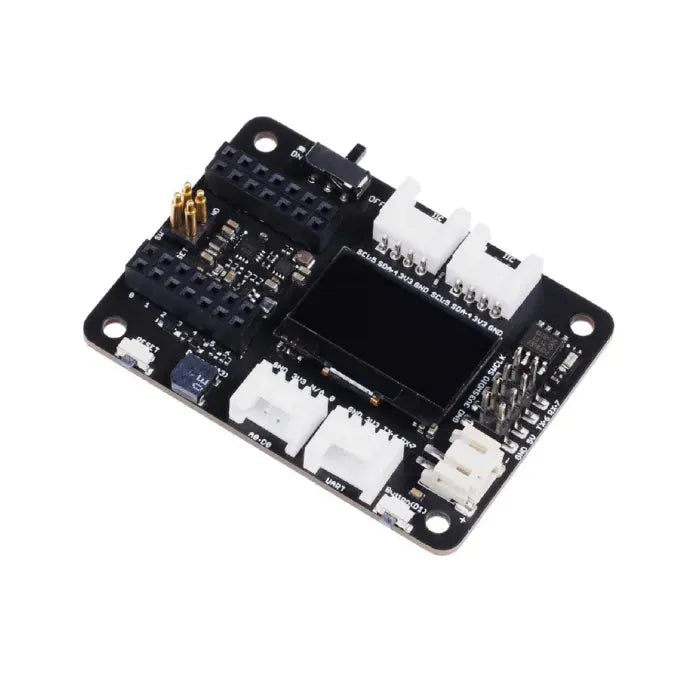

La carte d’extension Seeed Studio XIAO est une carte d’extension fonctionnelle et puissante destinée à la série Seeed Studio XIAO, avec seulement la moitié de la taille d’un Raspberry Pi 4. Elle permet de créer facilement et rapidement des prototypes et des projets. Grâce à ses nombreux périphériques, vous pouvez explorer les possibilités infinies de la série Seeed Studio XIAO. Cette carte prend également parfaitement en charge CircuitPython.
Fonctionnalités
- Prototypage rapide : Débogage et réinitialisation faciles grâce au bouton RESET et à la broche SWD accessible sur le connecteur mâle. L’écran OLED de 0,96" permet d’afficher visuellement les données sans moniteur série sur PC.
- Nombreux périphériques : Écran OLED, horloge temps réel, mémoire extensible, buzzer passif, bouton utilisateur, puce de gestion de batterie intégrée… Une seule carte suffit pour explorer les possibilités infinies de la série Seeed Studio XIAO.

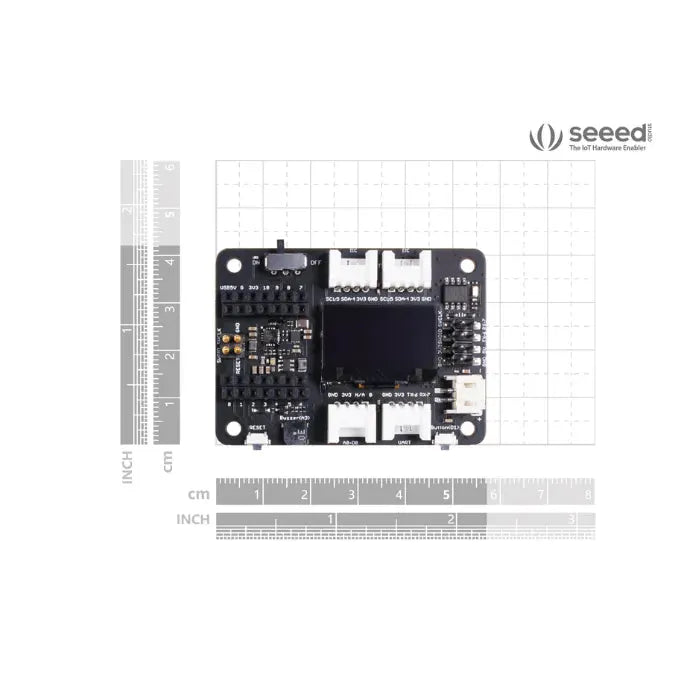

- Format mini : Compact et élégant, avec seulement la moitié de la taille d’un Raspberry Pi 4, il est idéal pour les projets miniatures et portables.
- Aucune soudure nécessaire : Toutes les broches sont accessibles. Les connecteurs Grove plug-and-play facilitent la connexion et prennent en charge plusieurs protocoles de données, notamment IIC, UART et analogique/numérique.
- Prise en charge de CircuitPython : Prend parfaitement en charge CircuitPython. Le logement pour carte SD permet d’étendre la mémoire et d’allouer davantage de bibliothèques nécessaires au prototypage et à la création de projets.

Nombreux périphériques intégrés, notamment :

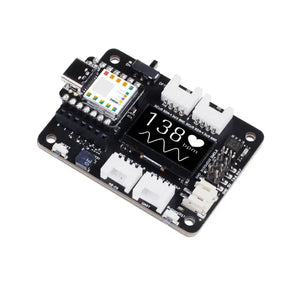

- Écran OLED: Affichage visuel des données sans connexion à un PC, pour un débogage plus efficace et la création d’applications telles qu’un concentrateur de capteurs, un système de surveillance des données, etc.
- Bouton RESET: Plus besoin de fils de connexion ni de court-circuit, réinitialisation facile en un seul clic.
- Débogage SWD: La broche SWD est acheminée vers un connecteur mâle, ce qui facilite grandement la connexion d’un débogueur et le téléchargement du micrologiciel.
- RTC haute précision: Horloge en temps réel haute précision avec alimentation de secours par batterie, permettant de conserver l’heure exacte lorsque l’alimentation principale est coupée.

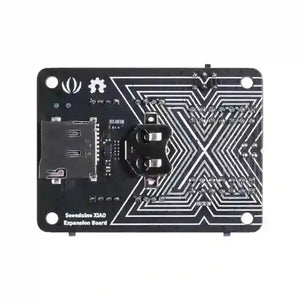

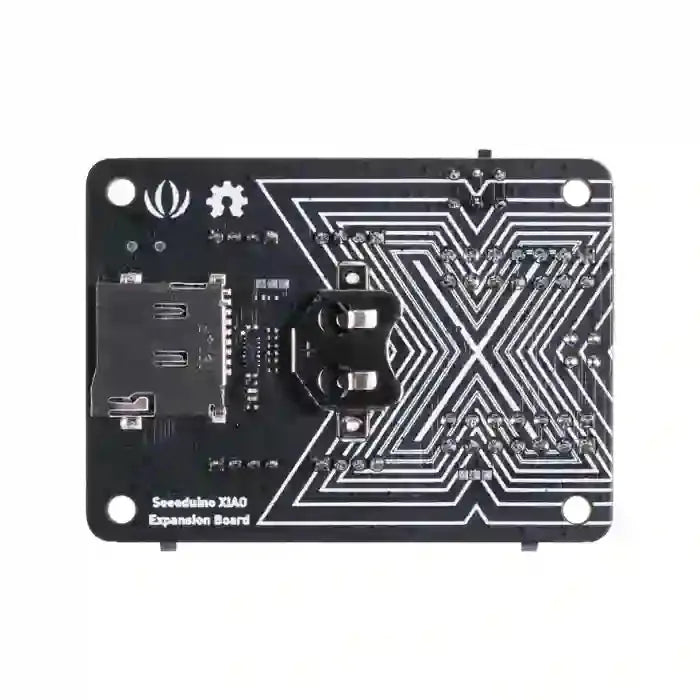

- Mémoire extensible: Un logement pour carte MicroSD situé à l’arrière élimine les soucis de limitation de mémoire lors de l’ajout de bibliothèques et de l’utilisation de CircuitPython.
- Bouton utilisateur: En plus du bouton RESET, un autre bouton défini par l’utilisateur est également disponible.
- Buzzer passif: Le même buzzer passif que sur le Wio Terminal, dont vous pouvez modifier la fréquence PMW pour produire différents sons et créer une « musique de buzzer ».
- Connecteurs Grove: Toutes les broches sont accessibles, et les connecteurs Grove prêts à l’emploi prennent en charge les protocoles de données courants (Grove IIC2, Grove UART1, Grove A0/D0*1)
- Charge de la batterie LiPo: connecteur de batterie LiPo standard JST 2,0 mm et système de gestion de la batterie, prenant en charge l’alimentation par USB et par batterie LiPo, ainsi que la recharge pratique de la batterie intégrée.
- Connecteur pour servo 5 V: sortie LED 5 V acheminée vers un connecteur mâle pour la connexion d’un servo 5 V et d’un capteur.

Spécification
|
Article |
Détail |
|
Alimentation |
Batterie au lithium 5 V / 3,7 V |
|
Puce RTC |
PCF8563T/5 |
|
Pile RTC |
CR1220 |
|
Mémoire extensible |
Carte MicroSD |
|
Écran |
Écran OLED 0,96 pouce |
|
Autres équipements externes |
Buzzer passif, bouton utilisateur, connecteur pour servo 5 V |
|
courant de charge |
Max. : 460 mA |
|
Interface Grove |
Grove I2C *2, Grove UART *1, Grove A0/D0 *1 |
Présentation du matériel
- Brochage

- Intégré


Application
- Débogage SMD
- Prototypage rapide
- Affichage des données
- Projet de format mini


Liste des composants
|
Carte d’extension Seeeduino XIAO |
X 1 |
Remarque :
Les produits Seeed Studio XIAO et la batterie ne sont pas inclus dans ce produit
