Carte de développement Waveshare R7FA4 PLUS A

SKU: Waveshare-26488
Prix soldé 16,75 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Ajouter à la liste de souhaits
R7FA4 PLUS A Development Board - OpenELAB

Carte de développement Waveshare R7FA4 PLUS A

16,75 €

La carte de développement Waveshare R7FA4 PLUS A est une carte de développement compacte Renesas RA4M1 basée sur le microcontrôleur R7FA4M1AB3CFM. Elle reprend le format familier compatible avec l’Arduino UNO R4 Minima, tout en ajoutant une conception d’alimentation plus flexible, un bus CAN, un DAC 12 bits, des amplificateurs opérationnels intégrés et de plus grandes possibilités d’extension par shields pour le contrôle embarqué, les expérimentations d’interfaces industrielles, la formation et le prototypage rapide.

Cette carte R7FA4 PLUS A fonctionne à 48 MHz et intègre 256 Ko de mémoire Flash ainsi que 32 Ko de RAM, offrant aux développeurs une plateforme Renesas pratique pour apprendre, tester et déployer des logiques de contrôle. Avec une sortie sélectionnable de 5 V / 3,3 V, une entrée CC de 6 V à 24 V, des connecteurs Arduino standard, des indicateurs ICSP et SWD, ainsi qu’un bouton de réinitialisation latéral, cette carte convient parfaitement à l’extension de capteurs, au contrôle d’actionneurs, à l’empilage de shields et au prototypage à tensions mixtes.

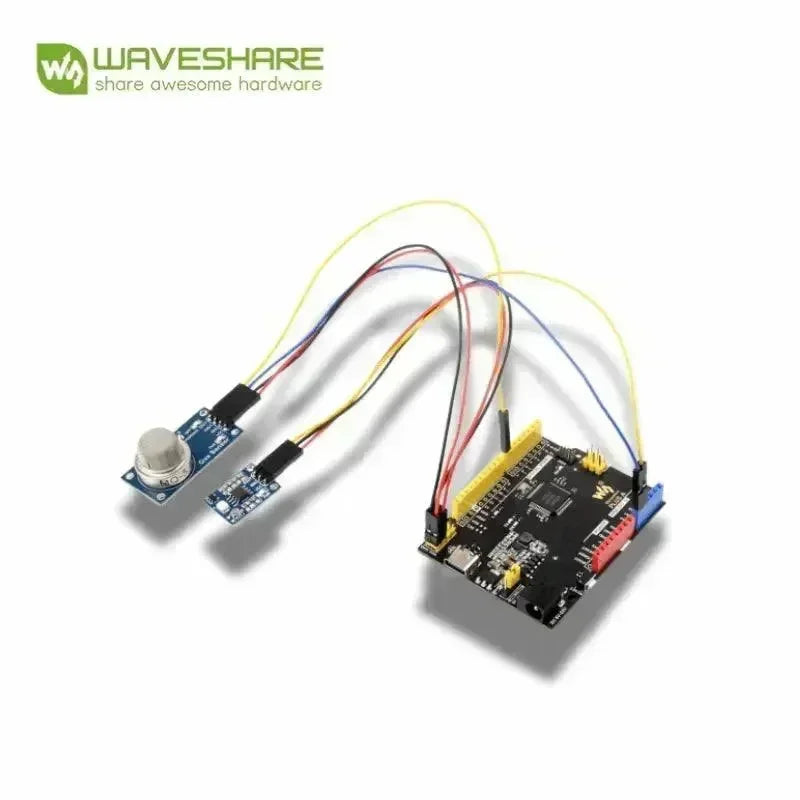

Présentation des applications et de l’extension de la Waveshare R7FA4 PLUS A

Fonctionnalités

  • Microcontrôleur Renesas R7FA4M1AB3CFM / RA4M1 avec architecture Arm Cortex-M4 32 bits et fréquence d’horloge de 48 MHz
  • Format compatible avec l’Arduino UNO R4 Minima pour faciliter la migration du code et l’extension par shields
  • 256 Ko de mémoire Flash et 32 Ko de RAM pour le contrôle embarqué, la logique d’automatisation et les expérimentations d’interface
  • Sortie d’alimentation 5 V ou 3,3 V sélectionnable pour une meilleure compatibilité avec différents modules et shields
  • Entrée CC de 6 V à 24 V pour une conception d’alimentation externe plus flexible
  • DAC 12 bits, bus CAN, PWM, ADC, UART, I2C et SPI sur une seule carte
  • Prise CC compacte et bouton de réinitialisation latéral pour faciliter l’empilage des shields
  • Capacité de sortie 5 V jusqu’à 2000 mA pour piloter des périphériques plus puissants dans les configurations de laboratoire et les prototypes
  • Zone de pastilles de soudure expérimentale pour les interfaces DIY et l’extension rapide du matériel

Caractéristiques techniques

Marque Waveshare
Modèle R7FA4 PLUS A
Microcontrôleur R7FA4M1AB3CFM, Renesas RA4M1, Arm Cortex-M4 32 bits
Fréquence d’horloge 48 MHz
Mémoire 256 Ko de mémoire Flash, 32 Ko de RAM
Sans fil Aucun
Tension de fonctionnement 5 V / 3,3 V sélectionnable
Entrée d’alimentation 6 V à 24 V CC
Broches numériques 14
Broches analogiques 6
DAC 2
PWM 6
UART 1
I2C 1
SPI 1
CAN 1
Sortie d’alimentation 5 V 2000 mA max.
USB USB Type-C
Poids 0,047 kg

Applications

  • Développement de systèmes embarqués pour le contrôle logique, la temporisation et les tests d’interface
  • Apprentissage des communications industrielles au moyen d’expériences basées sur le bus CAN et de formations au pilotage
  • Prototypage de capteurs et d’actionneurs avec des shields et des ensembles de modules compatibles Arduino
  • Projets éducatifs et STEM pour la programmation du Renesas RA4M1 et la migration vers Arduino
  • Prototypage à tensions mixtes lorsque la compatibilité des périphériques 5 V et 3,3 V est importante
  • Validation matérielle DIY à l’aide de la zone de pastilles à souder expérimentale pour les interfaces personnalisées

Liste du contenu de l’emballage

  • R7FA4 PLUS A ×1
  • Câble USB Type-A vers Type-C ×1

Autre contenu

Présentation du matériel de la carte

Présentation matérielle de la Waveshare R7FA4 PLUS A

La carte R7FA4 PLUS A intègre le microcontrôleur R7FA4M1AB3CFM, un régulateur AMS1117-3.3, un régulateur 5 V MP8759, une interface Arduino, un connecteur ICSP, un connecteur de sortie d’alimentation 5 V / 3,3 V configurable, un voyant SWD, un voyant d’alimentation, une LED utilisateur, une interface de programmation USB Type-C, des voyants série RX/TX, une entrée CC et un bouton de réinitialisation.

Définition du brochage

Définition du brochage de la Waveshare R7FA4 PLUS A

Dimensions d’encombrement

Dimensions d’encombrement de la Waveshare R7FA4 PLUS A

L’extension par shields et modules est l’un des principaux atouts de cette carte de développement Waveshare. L’interface compatible Arduino, le connecteur d’alimentation CC discret, le bouton de réinitialisation latéral et la sortie de tension configurable facilitent l’intégration de modules de capteurs, de shields d’affichage, de shields de relais et de cartes expérimentales personnalisées pendant le développement.

Ressources

FAQ

La R7FA4 PLUS A est-elle compatible avec l’Arduino UNO R4 Minima ?
Oui. La carte repose sur la même famille de microcontrôleurs R7FA4M1AB3CFM / RA4M1 et utilise une disposition compatible avec l’Arduino UNO R4 Minima, ce qui la rend adaptée au développement de type Arduino et à l’extension par shields.

Cette carte intègre-t-elle une connectivité sans fil ?
Non. La R7FA4 PLUS A est conçue pour le développement embarqué filaire et n’intègre ni Wi-Fi ni Bluetooth.

Qu’est-ce qui différencie la R7FA4 PLUS A d’une carte compatible Arduino plus basique ?
Cette carte Waveshare ajoute le bus CAN, un DAC à 2 canaux, une sortie d’alimentation 5 V / 3,3 V flexible, jusqu’à 2 000 mA en sortie 5 V, une entrée plus large de 6 V à 24 V et une disposition plus facile à utiliser avec des shields et des extensions de laboratoire.
