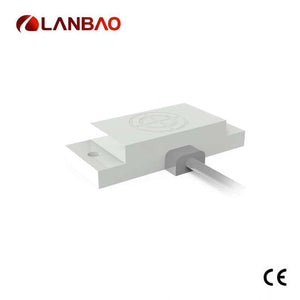

Capteur de proximité capacitif carré Lanbao CE34 10 mm

SKU: Lanbao-CE34SN10DNO
Type: CE34SN10DNO
Prix soldé 39,29 €
incl. VAT
excl. VAT

Shipping from China within 5–10 working days

- During check out, you can choose direct shipping from China, or let us import the order to our EU/US office first and ship it to you locally.

- Import customs clearance and VAT are fully handled by us.

Ajouter à la liste de souhaits

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Lanbao CE34 10mm Square Capacitive Proximity Sensor

Capteur de proximité capacitif carré Lanbao CE34 10 mm

Capteur de proximité capacitif carré Lanbao CE34 de 10 mm

Le Lanbao CE34 Series est un capteur de proximité capacitif carré compact destiné aux systèmes d’automatisation CC nécessitant une détection sans contact dans un boîtier plastique mince de 20 x 50 x 10 mm. Il offre une distance de détection réglable de 10 mm, un montage non encastrable, un boîtier en PBT, une protection IP67 et un raccordement par câble PVC de 2 m.

Cette fiche concerne les variantes CC CE34SN10. Les variantes disponibles incluent une sortie NPN ou PNP avec une logique de commutation normalement ouverte ou normalement fermée, ce qui facilite l’adaptation du capteur aux entrées d’automates programmables, aux contrôleurs compacts, aux compteurs et aux modules d’E/S industriels.

Pour les capteurs capacitifs Lanbao associés, comparez la série plastique Lanbao CR12S, la série plastique Lanbao CR18S et la série plastique Lanbao CR30S. Pour la détection de niveau de matériaux à haute température, consultez la série haute température Lanbao CE53S.

Spécifications techniques

Marque Lanbao
Série Série CE34
Type de capteur Capteur de proximité capacitif carré
Référence de la série de produits Série à fonctions standard
Forme du boîtier Forme carrée en plastique
Montage Non encastrable
Distance de détection nominale 10 mm réglable
Distance de fonctionnement garantie 0-8 mm, référence
Dimensions 20 x 50 x 10 mm
Type de sortie NPN ou PNP, selon la variante sélectionnée
Logique de sortie Normalement ouvert ou normalement fermé, selon la variante sélectionnée
Alimentation 10-30 V CC
Cible standard Fe34 x 34 x 1t, référence
Décalage du point de commutation <=+/-20 % de la distance de détection nominale, référence
Plage d’hystérésis 3-20 % de la distance de détection nominale, référence
Erreur de répétabilité <=3 %, référence
Courant de charge, référence <=200 mA
Tension résiduelle, référence <=2,5 V
Consommation de courant, référence <=15 mA
Protection du circuit Protection contre l’inversion de polarité, référence
Indicateur de sortie LED jaune
Température ambiante -25 °C à 70 °C
Humidité ambiante 35-95 % HR
Fréquence de commutation 50 Hz
Résistance aux impulsions 1000 V CA, 50/60 Hz pendant 60 s, référence
Résistance d’isolement >=50 MOhm à 500 V CC, référence
Résistance aux vibrations 10-50 Hz, référence de 1,5 mm
Indice de protection IP67
Matériau du boîtier PBT
Raccordement Câble PVC de 2 m
Références disponibles en magasin CE34SN10DNO, CE34SN10DNC, CE34SN10DPO, CE34SN10DPC

Notes d’intégration et recommandations matérielles

  • Sélection de la sortie : choisissez CE34SN10DNO ou CE34SN10DNC pour le câblage NPN, et CE34SN10DPO ou CE34SN10DPC pour le câblage PNP.
  • Logique du signal : utilisez des variantes normalement ouvertes lorsque l’entrée doit s’activer après la détection d’une cible, ou des variantes normalement fermées lorsqu’elle doit se désactiver après la détection d’une cible.
  • Configuration du montage : le CE34 est un capteur non affleurant ; laissez donc un dégagement suffisant autour de la face de détection et évitez les matériaux conducteurs ou à forte constante diélectrique environnants susceptibles d’affecter le déclenchement.
  • Procédure de réglage : effectuez le réglage multitours après l’installation, puis vérifiez la détection avec le matériau, la taille et la distance de fonctionnement réels de la cible.
  • Planification du câble : cette série utilise un câble PVC fixe de 2 m ; vérifiez donc la distance de cheminement, le rayon de courbure et l’emplacement des bornes du contrôleur avant le montage.

Liste de colisage

Article Qté Remarques
Capteur de proximité capacitif Lanbao CE34 1 Variante sélectionnée NPN ou PNP, normalement ouverte ou normalement fermée
Câble PVC intégré de 2 m 1 Raccordement du câble fixé en usine
Étiquette du produit et emballage 1 L’emballage peut varier selon le lot d’expédition
Référence de la documentation 1 La documentation numérique ou imprimée peut varier selon le lot d’expédition

FAQ

Quelle distance de détection la série CE34 offre-t-elle ?

La série CE34 offre une distance nominale de détection réglable de 10 mm, avec une référence de distance de fonctionnement garantie de 0 à 8 mm.

Le CE34 est-il un capteur affleurant ou non affleurant ?

Il s’agit d’un capteur capacitif carré non affleurant ; un dégagement suffisant autour de la face de détection est donc important pour assurer une commutation stable.

Comment choisir entre NPN et PNP ?

Choisissez le type de sortie requis par votre API, contrôleur ou module d’E/S. Le câblage NPN et PNP n’est pas interchangeable, sauf si l’appareil récepteur prend en charge les deux standards d’entrée.

Quelle est la différence entre les variantes NO et NC ?

Les variantes normalement ouvertes s’activent lorsqu’une cible est détectée, tandis que les variantes normalement fermées se désactivent lorsqu’une cible est détectée.

Ce capteur peut-il détecter des cibles non métalliques ?

Oui. En tant que capteur de proximité capacitif, il peut détecter de nombreuses cibles solides, liquides ou granulaires, mais la distance effective dépend des propriétés du matériau et des conditions d’installation.
