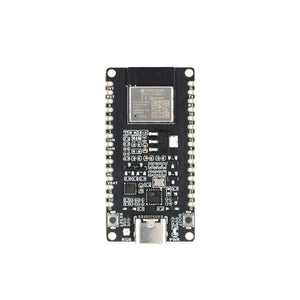

Waveshare ESP32-H2 DEV KIT N4 white background side view
Waveshare ESP32-H2 DEV KIT N4 package view
Waveshare ESP32-H2 DEV KIT N4 white background front view
Waveshare ESP32-H2 DEV KIT N4 white background angled view
Waveshare ESP32-H2 DEV KIT N4 white background side view
Waveshare ESP32-H2 DEV KIT N4 package view

Waveshare ESP32-H2-MINI-1-N4-mikro-ohjain BLE/Zigbee/Thread

SKU: Waveshare-26507
Alennushinta 6,25 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Lisää toivelistalle
Waveshare ESP32-H2 DEV KIT N4 white background front view

Waveshare ESP32-H2-MINI-1-N4-mikro-ohjain BLE/Zigbee/Thread

6,25 €

Kuvaus

Waveshare ESP32-H2-MINI-1-N4 -mikro-ohjain BLE/Zigbee/Thread on kompakti ESP32-H2-kehityskortti, joka on suunniteltu vähävirtaisiin langattomiin IoT-projekteihin. Se käyttää ESP32-H2-MINI-1-N4-moduulia, jossa on yksiytiminen 32-bittinen RISC-V-suoritin, enintään 96 MHz:n kellotaajuus ja sisäänrakennettu 4 Mt:n Flash-muisti, joten se on käytännöllinen alusta BLE-, Zigbee 3.0- ja Thread-kehitykseen.

Tämä Waveshare ESP32-H2 -kehityskortti sisältää CH343-UART-piirin ja CH334-USB-keskittimen, mikä mahdollistaa USB- ja UART-kehityksen yhden USB Type-C -portin kautta. Monipuolisten oheisliitäntöjen ja ESP32-H2-DevKitM-1-yhteensopivan nastajärjestyksen ansiosta se sopii hyvin älykotien, Matter-/Thread-ratkaisujen, teollisuusautomaation ja kompaktien sulautettujen langattomien laitteiden käyttöön.

Waveshare ESP32-H2 DEV KIT N4:n yleiskatsaus

Ominaisuudet

  • ESP32-H2-MINI-1-N4-moduuli, jossa on yksiytiminen 32-bittinen RISC-V-suoritin ja enintään 96 MHz:n kellotaajuus
  • Sisäänrakennettu 4 Mt:n Flash-muisti laiteohjelmisto- ja langattomien sovellusten kehitykseen
  • Tuki Bluetooth 5:lle (LE) ja IEEE 802.15.4:lle Zigbee 3.0- ja Thread-sovelluksia varten
  • USB Type-C -liitäntä helpottaa virransyöttöä ja kehityskäyttöä
  • Integroidut CH343- ja CH334-piirit USB- ja UART-kehitykseen yhden Type-C-portin kautta
  • Monipuoliset oheisliitäntärajapinnat, kuten SPI, UART, I2C, I2S, LED PWM ja ADC
  • Yhteensopiva nastajärjestykseltään ESP32-H2-DevKitM-1:n kanssa, mikä parantaa laajennusyhteensopivuutta
  • Tukee ESP-IDF:ää ja Arduinoa virallisten kehitysresurssien avulla
  • Rei'itetty moduulirakenne kompaktia integrointia ja laajentamista varten

Tekniset tiedot

Tuote Tiedot
Tuotemerkki Waveshare
Tuotenimi ESP32-H2-DEV-KIT-N4
Moduuli ESP32-H2-MINI-1-N4
Suoritin Yksiytiminen 32-bittinen RISC-V, enintään 96 MHz
Flash-muisti 4MB
Langaton Bluetooth 5 (LE), Zigbee 3.0, Thread, IEEE 802.15.4
USB-/UART-piirit CH343, CH334
Käyttöliittymä USB Type-C
Oheislaitetuki SPI, UART, I2C, I2S, LED PWM, ADC
Pinnien yhteensopivuus ESP32-H2-DevKitM-1
Kehitysalustat ESP-IDF, Arduino

Sovellukset

  • Älykotilaitteet, joissa käytetään BLE--, Zigbee- tai Thread-tekniikkaa
  • Matter / Thread -kehitys ja vähävirtaisten langattomien ratkaisujen prototypointi
  • Teollisuusautomaatio ja kompaktit langattomat ohjaussolmut
  • Terveydenhuollon ja kulutuselektroniikan projektit, jotka edellyttävät vähävirtaista yhteyttä
  • Sulautetut IoT-yhdyskäytävät ja päätelaitteet, joissa on joustavat laajennusliitännät

Tuoteluettelo

  1. ESP32-H2-DEV-KIT-N4 ×1
  2. 20-nastainen urosliitinrima (musta) ×2

Muu sisältö

Pinnimääritys

Yhteensopiva ESP32-H2-DevKitM-1-kehityskortin pinnijärjestyksen kanssa, mikä helpottaa oheislaitemoduulien laajentamista ja viitemallien uudelleenkäyttöä.

Waveshare ESP32-H2 DEV KIT N4:n pinnimääritykset

Kortin sisäiset resurssit

Waveshare ESP32-H2 DEV KIT N4:n kortin sisäiset resurssit

Ulkomitat

Waveshare ESP32-H2 DEV KIT N4:n ulkomitat

Langattomat ominaisuudet

Waveshare ESP32-H2 DEV KIT N4:n langattomien toimintojen lohkokaavio

Resurssit

UKK

Mitä langattomia protokollia tämä kortti tukee?

Tämä kortti tukee Bluetooth 5 (LE)- ja IEEE 802.15.4 -yhteyksiä, mukaan lukien Zigbee 3.0 ja Thread, joten se soveltuu nykyaikaisiin vähävirtaisiin IoT-verkkoihin.

Tukeeko se Matter / Thread -aiheista kehitystä?

Kyllä. Koska kortti perustuu ESP32-H2-piiriin ja tukee Threadia sekä IEEE 802.15.4:ää, se soveltuu käytännölliseksi alustaksi Matter / Thread -kehitystyönkulkuihin.

Mitä kehitysympäristöjä tuetaan?

Viralliset resurssit tukevat sekä ESP-IDF- että Arduino-ympäristöä, joten voit valita projektillesi ja kehitystavoillesi sopivan ympäristön.

Mitä hyötyä on ESP32-H2-DevKitM-1-yhteensopivasta pinnijärjestyksestä?

Se helpottaa laajentamista, parantaa yhteensopivuutta viitemateriaalien kanssa ja auttaa oheislaitteiden uudelleenkäytössä tai olemassa olevien ESP32-H2-kehitystyönkulkujen mukauttamisessa.
