Hi-Link DC-DC 1 W:n eristetty moduuli, 5 V:n tulo, 3,3–24 V

SKU: HLK-IB0503LS-1WR3
Tyyppi: 5V–3.3V 303mA
Alennushinta 5,20 €
incl. VAT
excl. VAT
Display Only — Not Available for Online Purchase This product is shown for reference only and cannot be ordered online. For bulk or customization inquiries, contact our sales team to confirm availability, pricing and lead time before placing an order.
sales@upenelab.com
Visa
PayPal
Mastercard
American Express
Shop Pay

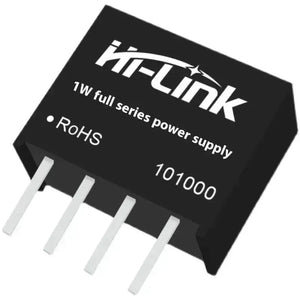

Hi-Link HLK-IB05-sarjan 1 W:n eristetty DC-DC-muunnin on erittäin pienikokoinen SIP-koteloitu virtamoduuli, jossa on 5 V:n DC-tulo ja joka tuottaa galvaanisesti eristetyn DC-lähdön kuudella jännitevaihtoehdolla 3,3 voltista 24 volttiin. Se on suunniteltu signaalien erotukseen, häiriöherkkiin anturipiireihin ja monikiskoisiin sulautettuihin järjestelmiin, jotka tarvitsevat turvallisen ja pienitehoisen eristetyn DC-virtalähteen.

Tekniset tiedot

  • Tulojännite: 5 VDC (±10 %)
  • Tulovirta (ei kuormaa): ≤30 mA (tyypillinen)
  • Nimellinen lähtöteho: 1 W
  • Lähtöjännitevaihtoehdot: 3,3 V / 5 V / 9 V / 12 V / 15 V / 24 V
  • Lähtövirta: enintään 303 mA (3,3 V) / 200 mA (5 V) / 111 mA (9 V) / 84 mA (12 V) / 67 mA (15 V) / 42 mA (24 V)
  • Lähtöjännitteen tarkkuus: ±2 % (tyypillinen)
  • Lähtöjännitteen väreily: ≤50 mVp-p (tyypillisesti täydellä kuormalla)
  • Hyötysuhde: ≥75 % (tyypillisesti täydellä kuormalla)
  • Eristysjännite: 1000 VDC (tulon ja lähdön välillä)
  • Eristysresistanssi: ≥1000 MΩ jännitteellä 500 VDC
  • Erotuskapasitanssi: ≤15 pF
  • Ylikuormitussuojaus: ≥150 % nimellisvirrasta, automaattinen palautuminen
  • Oikosulkusuojaus: jatkuva, automaattinen palautuminen
  • Käyttölämpötila: -40 °C ... +85 °C
  • Varastointilämpötila: -55 °C ... +125 °C
  • Kotelo: SIP-7 (yksirivinen kotelo), läpivientijuotettavat nastat
  • Mitat: 19,5 mm × 10 mm × 6 mm (noin)
  • Paino: noin 5 g
  • Sertifioinnit: CE, RoHS-yhteensopiva

Käyttökohteet

  • Eristetty analogisten ja digitaalisten antureiden virtalähde maasilmukoiden estämiseksi
  • RS-485- / RS-232- / CAN-väyläliitännän eristetty tehoalue
  • Teollisuuden kenttälaitteen signaalierotettu virtalähde
  • ADC- ja DAC-vertailujännitteen syötön erotus tarkkuusmittauksissa
  • Lääkinnällisen laitteen pienitehoinen eristetty apusyöttö
  • Mikro-ohjaimen GPIO-laajentimen eristetty tehoalue
  • Optoerottimen ohjaimen eristetty virtalähde
  • Galvaanisesti eristetty kelluva virtalähde IoT-solmulle
  • Monikiskoinen, erijännitteinen sulautetun järjestelmän tehonmuunnos
  • Elektroniikan tee-se-itse-projektit, joissa tarvitaan eristettyä 5 V:n muunnosta 9, 12 tai 24 volttiin

Pakkauksen sisältö

  • 1 × Hi-Link HLK-IB05-sarjan 1 W:n eristetty DC-DC-moduuli (tilauksessa yksi lähtöjännite)

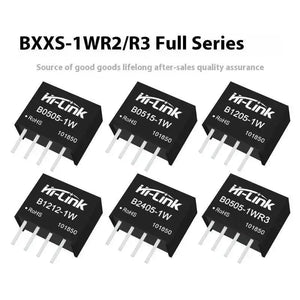

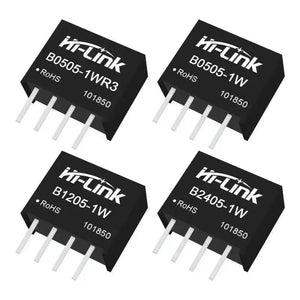

  • Vaihtoehdot: IB0503LS (3,3 V/303 mA), IB0505LS (5 V/200 mA), IB0509LS (9 V/111 mA), IB0512LS (12 V/84 mA), IB0515LS (15 V/67 mA), IB0524LS (24 V/42 mA)
  • Muita lisävarusteita ei sisälly toimitukseen
  • Toimitetaan antistaattisessa suojapakkauksessa

Tärkeimmät ominaisuudet

  • Täydellinen galvaaninen erotus (1000 VDC) 5 V:n tulon ja lähdön välillä — estää maahäiriöiden kytkeytymisen tehoalueiden välillä
  • Erittäin pienikokoinen SIP-7-kotelo (19,5×10×6 mm) — Hi-Linkin eristettyjen DC-DC-muuntimien tuoteperheen pienin piirilevyala
  • 6 lähtöjännitevaihtoehtoa (3,3–24 V) yhdestä 5 V:n USB- tai mikro-ohjainsyötöstä
  • Laaja käyttölämpötila-alue (-40 °C ... +85 °C), joka soveltuu teollisuus- ja ulkokäyttöön
  • Sisäänrakennettu oikosulku- ja ylikuormitussuojaus automaattisella palautumisella
  • Pieni lähtöjännitteen väreily (≤50mVp-p) ja suuri tarkkuus (±2 %) — ihanteellinen häiriöherkille analogiapiireille
  • Suuri eristysresistanssi (≥1000 MΩ) ja pieni kapasitanssi (≤15 pF) tehokkaaseen suurtaajuisen kohinan vaimennukseen
  • Läpivientiasennus SIP-nastoilla — piirilevyn juottaminen on helppoa tavallisella 2,54 mm:n jalanjäljellä
  • Toimii tavallisella 5 V:n virtalähteellä (USB, jännitesäädin tai varavirtalähde) — verkkovirtaa ei tarvita
  • CE- ja RoHS-sertifioitu kansainväliseen käyttöön kulutuselektroniikassa ja teollisuuselektroniikassa

Usein kysytyt kysymykset

  • Q: Mikä on tämän moduulin tulojännitealue?
    A: Moduuli hyväksyy 5 VDC:n tulon ±10 %:n toleranssilla (4,5–5,5 V). Se ei ole yhteensopiva 12 V:n tai 24 V:n tasavirtatulojen kanssa — käytä kyseisille tulojännitteille erillistä HLK-B-sarjan moduulia.
  • Q: Miksi tarvitsisin eristetyn DC-DC-muuntimen tavallisen jännitesäätimen sijaan?
    A: Eristys estää maasilmukat ja poistaa sähköisen kohinan kytkeytymisen piirien välillä. Se on välttämätön RS-485-/CAN-liitännöissä, tarkkuus-ADC:n virransyötössä, anturien eristyksessä ja kaikissa sovelluksissa, joissa tulo ja lähtö eivät saa jakaa yhteistä maata.
  • Q: Voinko käyttää tätä moduulia Arduinon virtalähteenä 5 V:n USB-virtalähteestä ja saada 12 V:n lähdön?
    A: Kyllä. IB0512LS-versio tuottaa 5 V:n tulosta 12 V:n jännitteen enintään 84 mA:n virralla, joten se soveltuu pienivirtaisille 12 V:n kuormille, kuten releille, summerille tai pienille antureille.
  • Q: Onko lähtöjännite säädetty?
    A: Kyllä. Lähtöjännite on säädetty ±2 %:n tarkkuudella. Värinä on ≤50 mVp-p täydellä kuormalla, joten se sopii useimpiin mikro-ohjain- ja anturisovelluksiin.
  • Q: Mikä on tulovirta ilman kuormaa?
    A: Kuormittamattomana noin ≤30 mA. Tämä on tärkeä huomio akkukäyttöisissä sovelluksissa.
  • Q: Miten tämä eroaa Hi-Linkin AC-DC PM/5M -sarjasta?
    A: IB05-sarja on 5 V:n tasavirtatulon tarvitseva DC-DC-moduuli, eikä sitä voi kytkeä suoraan verkkovirtaan. PM/5M-sarja hyväksyy verkkovirran (85–264 VAC) ja muuntaa sen tasavirraksi. Käytä IB05-moduulia, kun käytettävissäsi on jo 5 V:n virtalähde ja tarvitset eristetyn tai erijännitteisen virtakiskon.
  • Q: Voinko käyttää tätä moduulia RS-485-lähetin-vastaanottimen eristämiseen?
    A: Kyllä. 1000 VDC:n eristys ja pieni kapasitanssi (≤15 pF) tekevät siitä hyvin soveltuvan eristetyn RS-485-/RS-232-/CAN-väylän virtalähdesovelluksiin yhdessä eristetyn signaalilähetin-vastaanottimen kanssa.
  • Q: Onko saatavana 3,3 V:n lähtöversiota?
    A: Kyllä. IB0503LS-versio tuottaa 3,3 V:n jännitteen enintään 303 mA:n virralla — suurimman lähtövirran kaikista kuudesta versiosta.
  • Q: Voinko kytkeä kahden moduulin lähdöt sarjaan suuremman jännitteen saamiseksi?
    A: Kyllä. Koska jokainen moduuli on täysin eristetty, lähdöt voidaan kytkeä sarjaan suuremman kokonaisjännitteen saavuttamiseksi, kunhan kokonaiskuormitusvirta ei ylitä kunkin moduulin nimellistä lähtövirtaa.
  • Q: Mitä piirilevyn jalanjälkeä SIP-7-paketti käyttää?
    A: SIP-7-paketissa on 7 läpivientinastaa 2,54 mm:n jaolla. Tarkista Hi-Link IB05 -sarjan datalehdestä tarkat jalanjäljen mitat ennen piirilevyn suunnittelua.
