Mitä voit rakentaa M5Stack Cardputer-Adv:llä? LoRa, Meshtastic, RFID, IR ja 433 MHz:n RF selitettynä

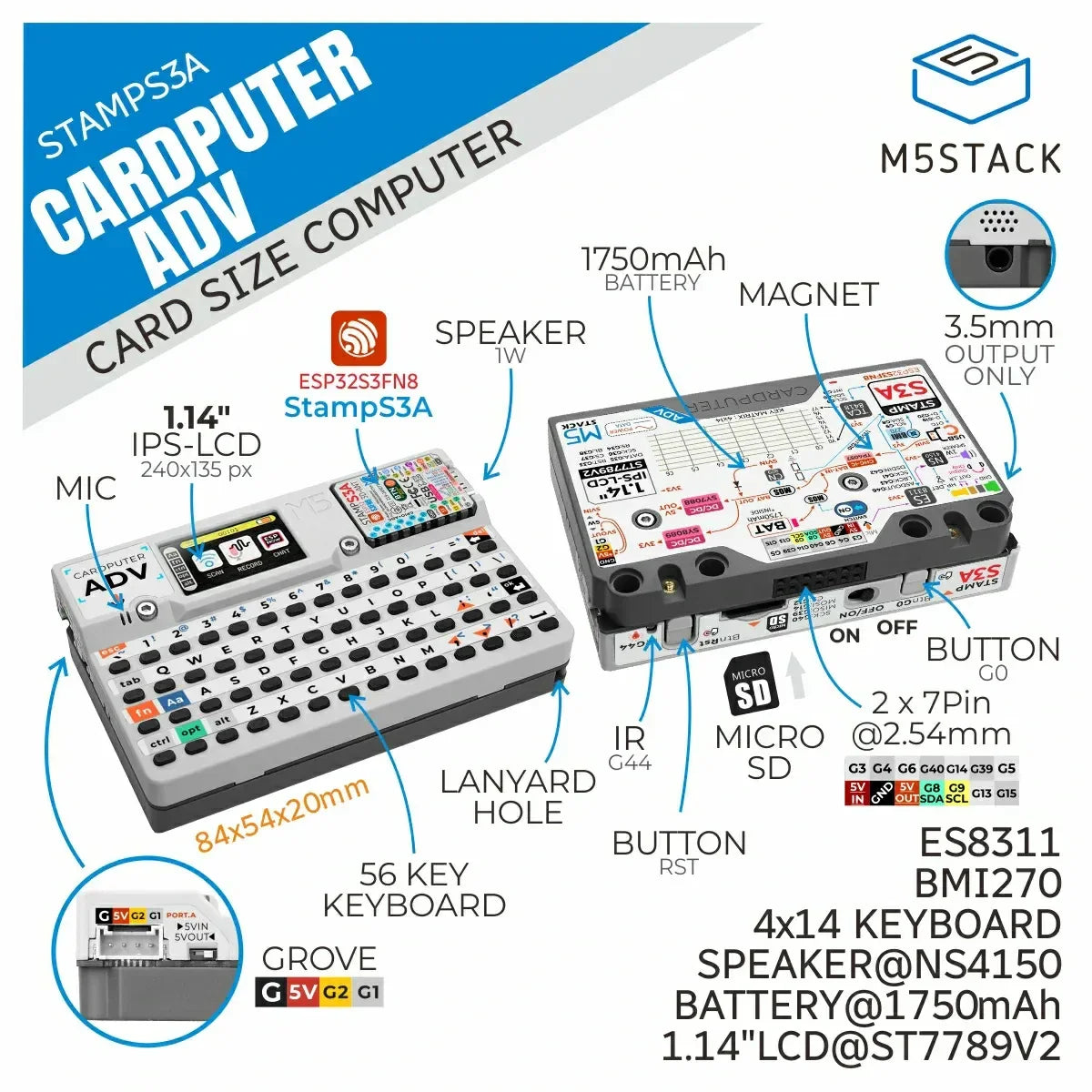

Mikä on M5Stack Cardputer-Adv ja mihin sitä voi käyttää?

Jos yrität päättää, onko M5Stack Cardputer-Adv vain pienikokoinen ESP32-laite vai varteenotettava kannettava kehitysalusta, vastaus riippuu siitä, miten käytät sen laajennusjärjestelmää. Sellaisenaan M5Stack Cardputer-Adv toimii jo monipuolisena ESP32-S3-käsilaitteena, jossa on näyttö, näppäimistö, akku, äänentoisto, tallennustilan laajennus ja sisäiset anturit. Kun alat lisätä moduuleja, kuten M5Stack Cap LoRa-1262 -moduulin, M5Stack Cardputer Mesh Kit -sarjan, RFID 2 Unit -moduulin, Mini Infrared Emitter & Receiver Unit -moduulin, 433MHz RF transmitter and receiver -lähetin-vastaanottimen ja M5Stack I/O Hub -keskittimen, siitä tulee kannettava alusta viestintään, tunnistamiseen, ohjaukseen ja sulautettuun vuorovaikutukseen.

Cardputer-Adv eroaa tavallisesta kehityskortista siinä, että se ratkaisee jo valmiiksi useita ongelmia, jotka yleensä hidastavat sulautettujen järjestelmien prototyyppien rakentamista. Tuotesivun mukaan siinä yhdistyvät ESP32-S3-pohjainen Stamp-S3A-ydin, 1,14 tuuman näyttö, 56 näppäimen näppäimistö, 1750 mAh:n akku, ES8311-äänikoodekki, MEMS-mikrofoni, 1 W:n kaiutin, BMI270-kuusiakselinen IMU, infrapunalähetin, microSD-korttipaikka sekä laajennusliitännät HY2.0-4P ja EXT 2.54-14P. Käytännössä tämä tarkoittaa, ettei sinun tarvitse rakentaa erillistä näyttökerrosta, näppäimistösyötekerrosta ja kannettavaa virtaratkaisua ennen kuin projektisi alkaa tuntua oikealta laitteelta.

Siksi M5Stack Cardputer-Adv toimii niin hyvin tämän ekosysteemin keskuksena. Näyttö tarjoaa paikalliset valikot, tilatiedot ja palautteen vianmääritystä varten. Näppäimistö mahdollistaa suoran syötteen ilman puhelinta tai kannettavaa tietokonetta. Akku tekee laitteesta käytännöllisen kannettavassa käytössä. Äänipolun ansiosta on mahdollista rakentaa laitteita, joissa on kehotteita, hälytyksiä, puheeseen liittyviä toimintoja tai monipuolisempaa vuorovaikutusta. Laajennusporttien ansiosta laite voi saada monia erilaisia käyttötarkoituksia Meshtastic-käsilaitteesta pienikokoiseksi RFID-päätteeksi tai infrapunaohjaimeksi.

Cardputer-Adv on joustava myös ohjelmiston näkökulmasta. Sen tuotesivulla mainitaan tuki alustoille Arduino, ESP-IDF, MicroPython ja UIFlow, joten se sopii sekä nopeaan prototyyppien rakentamiseen että hallitumpaan laiteohjelmistokehitykseen. Jos haluat helpon aloituskohdan, voit aloittaa näppäimistön syötteen ja näytön testillä. Jos haluat tiiviimmän laiteintegraation, voit siirtyä ESP-IDF:ään ja rakentaa jäsennellymmän sovelluksen laitteen sisäisten liitäntöjen ja laajennusmoduulien ympärille.

Miten Cap LoRa-1262 muuttaa Cardputer-Adv:n LoRa- ja GNSS-päätteeksi

M5Stack Cap LoRa-1262 on yksi merkittävimmistä päivityksistä M5Stack Cardputer-Adv -laitteelle, koska se antaa käsilaitteelle todellisen pitkän kantaman langattoman käyttötarkoituksen. Moduuli yhdistää LoRa-viestinnän ja GNSS-paikannuksen, jolloin Cardputer muuttuu paikallisesta sulautetusta päätteestä kannettavaksi LoRa-viestintälaitteeksi, jota voidaan käyttää myös sijaintitietoisissa työskentelytavoissa.

LoRa-puolella moduuli perustuu SX1262-piiriin ja tukee taajuusaluetta 868–923 MHz, ja tiedonsiirto tapahtuu SPI-väylän kautta. Tuotesivulla ilmoitetaan myös tuki modulaatioille FSK, GFSK, MSK, GMSK, LoRa ja OOK, vastaanottoherkkyys aina tasolle -147 dBm asti sekä enintään +22 dBm:n lähetysteho. Nämä luvut ovat tärkeitä, koska ne kertovat, millaisesta moduulista todella on kyse. Se ei ole vain näennäinen radiokansi, vaan moduuli, joka on suunniteltu pitkän kantaman ja pienen tehonkulutuksen langattomaan viestintään. Siksi se soveltuu kenttäyhteyksiin, etämittauksiin, vähäisen tiedonsiirtonopeuden viestintään ja kannettaviin langattomiin kokeiluihin, joissa kantama ja energiatehokkuus ovat tärkeämpiä kuin suuri tiedonsiirtonopeus.

GNSS-puolella moduuli käyttää ATGM336H-6N / AT6668 -ratkaisua ja tukee järjestelmiä GPS, QZSS, BD2, BD3, GAL ja GLO. Se kommunikoi UART-väylän kautta, tukee enintään 10 Hz:n päivitysnopeutta ja ilmoitettu paikannustarkkuus on alle 1,5 m CEP50. Tämä antaa Cardputer-Adv:lle radion lisäksi toisen tärkeän ominaisuuden: siitä voi nyt tulla kannettava käyttöliittymä sijaintitietoisille LoRa-projekteille, LoRa GPS -seurantalaiteratkaisuille ja kenttälaitteille, jotka tarvitsevat sekä viestintää että paikannusta.

Todellinen etu on siinä, että Cardputer-Adv pysyy käyttökelpoisena radion lisäämisen jälkeenkin. Näytöllä voidaan näyttää signaalin tila, pakettien laskurit tai GNSS-paikannuksen lukitustiedot. Näppäimistöä voidaan käyttää parametrien muuttamiseen, tilojen vaihtamiseen tai lähetystestien käynnistämiseen. Akun ansiosta laitteen voi ottaa ulos ja testata sitä todellisissa käyttöolosuhteissa sen sijaan, että sitä käytettäisiin vain pöydällä olevana kehitysalustana.

Yksinkertaisessa aloitustyönkulussa ensimmäinen vaihe on kiinnittää kansi fyysisesti ja varmistaa, että antenni on asennettu oikein. Varmista sen jälkeen, että isäntälaitteen laiteohjelmisto pystyy alustamaan radion ja lukemaan GNSS-tiedot. Hyvä ensimmäinen testi on näyttää GNSS-tila ja koordinaatit paikallisesti, lähettää sitten yksinkertainen LoRa-paketti ja vahvistaa lähetyksen onnistuminen. Kun tämä perusta toimii, M5Stack Cardputer-Adv + Cap LoRa-1262 -yhdistelmästä tulee tehokas alusta LoRa-viestintään, kenttämittauksiin ja kannettaviin sulautettuihin langattomiin työkaluihin.

Miksi M5Stack Cardputer Mesh Kit on käytännöllinen Meshtastic-käsilaite

Jos päätavoitteesi ei ole yleinen LoRa-kokeilu vaan nimenomaan Meshtastic, M5Stack Cardputer Mesh Kit on suorempi vaihtoehto. Sen sijaan että ostaisit M5Stack Cardputer-Adv-laitteen ja Cap LoRa-1262 -lisäosan erikseen ja kokoaisit käyttöön tarvittavan kokonaisuuden itse, M5Stack Cardputer Mesh Kit tarjoaa integroidumman, samoihin keskeisiin komponentteihin perustuvan Meshtastic-käsilaitteen.

Tässä laitteessa yhdistyvät ESP32-S3, SX1262 LoRa -radio, GNSS, 1,14 tuuman näyttö, 56 näppäimen näppäimistö, 1750 mAh:n akku, kaiutin, mikrofoni, infrapunalähetin ja microSD-laajennus yhdeksi kompaktiksi alustaksi. Se sopii erinomaisesti käyttäjille, jotka haluavat laitteen tuntuvan aidolta Meshtastic-käsilaitteelta eivätkä vain radiokortilta, johon on liitetty kumppanisovellus.

Tämä on tärkeämpää kuin aluksi saattaa vaikuttaa. Monet Meshtastic-laitteet ovat toiminnallisesti päteviä, mutta ne eivät aina ole käteviä erillisinä käsilaitteina. Sisäänrakennettu näyttö helpottaa solmun tilan, alueasetusten ja yhteyden toiminnan tarkistamista. Näppäimistö tekee suorasta vuorovaikutuksesta ja viestipainotteisesta käytöstä luontevampaa. GNSS-tuki on hyödyllinen, kun solmun sijainnilla on merkitystä. Akkuvirta on välttämätön, jos laitteen on tarkoitus olla kannettava eikä jatkuvasti USB-kaapeliin kytketty.

Aloitusopas: Mesh-laitteiston asentaminen ja määritys

Muunna M5Stack Cardputer Adv täysin toimivaksi mesh-viestintäpäätteeksi seuraamalla tätä pikaopasta, jossa asennetaan mukautettu laiteohjelmisto ja määritetään ensimmäinen solmu:

Vaihe 1: Laiteohjelmiston asentaminen M5Burnerilla

1. Lataa ja käynnistä M5Burner.

2. Liitä Cardputer Adv tietokoneeseen USB-C-kaapelilla.

3. Aseta laite lataustilaan ennen laiteohjelmiston asentamista.

⚠️ Siirtyminen lataustilaan: Sammuta laite, paina yläosassa olevaa GO-painiketta ja pidä sitä painettuna, liitä USB-kaapeli ja vapauta sitten GO-painike.

4. Etsi M5Burnerista Meshtastic- tai Meshcore-laiteohjelmisto, valitse uusin vakaa versio, valitse oikea sarjaportin COM-portti ja napsauta Polta.

Vaihe 2: Ensimmäiset asetukset

• Valitse oikea alue: Kun laite on käynnistynyt, avaa puhelimessasi Meshtastic-sovellus (yhdistettynä Bluetoothilla) ja valitse paikallinen säädösten mukainen RF-alueesi (esim. US_915, EU_868, CN_433).

• Mukauta solmusi: Määritä yksilöllinen solmun nimi ja nelikirjaiminen lyhytnimi, jotta tiimikaverisi tunnistavat sinut mesh-verkossa.

• Kanavan oletusasetukset: Pidä ensisijainen kanava oletusasetuksissa, jotta löydät helposti maailmanlaajuisen tai paikallisen julkisen mesh-verkon ja voit synkronoida sen kanssa.

Vaihe 3: Vahvista ja testaa

Ota toinen solmu käyttöön ja varmista, että ne löytävät toisensa solmulistasta. Testaa yhteys lähettämällä salatun kanavan yli verkkoyhteydestä riippumaton tekstiviesti.

Rajattomat mahdollisuudet ilman verkkoyhteyttä

Tästä eteenpäin M5Stack Cardputer Mesh Kit -pakettisi on täysin valmis seuraaviin käyttötarkoituksiin:

• Viestintä ilman verkkoyhteyttä: Viestintä katvealueilla, joilla ei ole matkapuhelinverkon kattavuutta.

• Kannettava tapahtumaviestintä: Yhteydenpito väentäyteisten festivaalien tai urheilutapahtumien aikana.

• Varautumiskokeilut hätätilanteita varten: Resilientin varaviestintäteknologian rakentaminen.

• Ulkokoordinaatio: Yhteyden säilyttäminen vaellus-, retkeily- tai maastoajomatkoilla.

Video-oppaat edistyneeseen käyttöönottoon

Katso alla olevat erinomaiset yhteisön tekemät video-oppaat, joissa käydään visuaalisesti vaihe vaiheelta läpi, kuinka saat Adv-asennuksestasi kaiken hyödyn irti:

• Video 1: Täydellinen Meshtastic-opas Cardputer Adv:lle


• Video 2: Meshcore-ekosysteemin käyttöönotto

Cardputer-Adv:n käyttäminen RFID:n kanssa tunnistus- ja kulunvalvontaprojekteissa

M5Stack RFID 2 Unit vie Cardputer-Adv:n täysin uuteen suuntaan. Pitkän kantaman mesh-verkkoihin keskittymisen sijaan se avaa 13.56 MHz:n suurtaajuuksisen RFID:n mahdollisuudet lähietäisyyden interaktiivisiin projekteihin. Tehokkaan WS1850S-sirun ansiosta tämä kompakti yksikkö tukee edistynyttä lukemista, kirjoittamista, suojattua todennusta ja tietojen lokikirjausta. Se on täysin yhteensopiva laajalti käytettyjen protokollien, kuten ISO14443A:n, MIFAREn ja NTAG:n, kanssa ja viestii saumattomasti I2C:n kautta oletusosoitteessa 0x28.

Sen tarkoituksellinen lyhyt lukuetäisyys (alle 20 mm) on itse asiassa merkittävä etu turvallisuus- ja tunnistustyönkuluissa. Koska se estää tahattoman tai pitkän etäisyyden passiivisen seurannan, käyttäjän on tehtävä tietoinen napautus. Tämä tekee siitä täydellisen ratkaisun teknisten kulunvalvontaprototyyppien, kannettavien läsnäolopäätteiden, älykkään omaisuuden seurannan ja interaktiivisten tunnistepohjaisten järjestelmien toteuttamiseen.

Yhdistelmästä tekee todella mullistavan Cardputer-Adv:n sisäänrakennettu näyttö ja täysikokoinen fyysinen näppäimistö. Yhdessä ne muuttavat paljaan RFID-lukijan hetkessä täysin itsenäiseksi ja kannettavaksi RFID-päätteeksi. Sen sijaan, että raakamuotoinen UID-merkkijono vain siirrettäisiin tietokoneen sarjamonitoriin, voit nyt:

• Näytä kortin reaaliaikainen valtuutustila näytöllä.

• Pyydä käyttäjältä vahvistus näytöllä ennen komentosarjojen suorittamista.

• Käytä fyysistä näppäimistöä tunnisteiden nimeämiseen tai käyttöoikeusroolien määrittämiseen dynaamisesti kentällä.

• Vertaa skannattuja kortteja suoraan MicroSD-kortille tallennettuun paikalliseen tietokantaan.

Jos etsit käytännöllistä ensimmäistä projektia, aloita rakentamalla kortin tunnistuskonsoli. Voit ohjelmoida Cardputerin skannaamaan tunnisteen UID-tunnisteen, näyttämään sen tiedot ja antamaan sinun kirjoittaa mukautetun nimen tai kulkuoikeustason suoraan paikan päällä. Kun lisäät paikallisen logiikan valtuutettujen ja tuntemattomien tunnisteiden erotteluun, mahdollisuudet ovat lähes rajattomat: voit käyttää Cardputer-Adv + RFID2 -kokoonpanoa kevyisiin kirjautumisiin, älylokeron kulunvalvontaan, työkalujen inventointiin tai jäsenyyden vahvistamisen kokeiluihin.

Cardputer-Adv:n käyttö infrapunan avulla kodinkoneiden ja kaukosäätimien ohjaukseen

Mini Infrared Emitter & Receiver Unit tuo Cardputer-Adv-laitteeseen erittäin käytännöllisen ja monipuolisen automaatiokerroksen. Kun samaan taskukokoiseen koteloon on yhdistetty IR-lähetin ja erittäin herkkä vastaanotin, yksikkö tarjoaa kattavat infrapunasignaalien koodaus- ja purkuominaisuudet. Se toimii tehokkaana siltana avoimen lähdekoodin päätelaitteesi sekä arjen kuluttajaelektroniikan, kodinkoneiden ja vanhoihin IR-järjestelmiin perustuvien automaatioratkaisujen välillä.

Älykotiprotokollien yleistymisestä huolimatta infrapunaohjaus on edelleen televisioiden, projektorien, ilmastointilaitteiden ja mediasoittimien hallitseva standardi. Vaikka Cardputer-Adv sisältääkin sisäänrakennetun infrapunalähettimen, sen sisäiset ominaisuudet ovat hyvin rajalliset: se voi vain lähettää signaaleja, sen kantama ja sädekulma ovat suhteellisen kapeat, eikä se pysty ”oppimaan” tai lukemaan nykyisten kaukosäätimiesi lähettämiä signaaleja.

Tämä virallinen Mini IR Unit päivittää käyttökokemuksen merkittävästi ja tarjoaa huomattavia etuja:

• Yksisuuntaisesta kaksisuuntaiseksi (IR-oppiminen): Toisin kuin laitteen sisäinen lähetin, joka voi vain lähettää koodeja, tässä yksikössä on sisäänrakennettu IR-vastaanotin. Voit suunnata minkä tahansa kodin kaukosäätimen Cardputeria kohti, kaapata raakasanomat ja purkaa ne välittömästi näytöllä.

• Valtava teho- ja kantamalisäys: Ulkoinen yksikkö sisältää paljon tehokkaamman lähettimen ja laajemman lähetyskeilan kuin pieni sisäinen diodi. Sinun ei enää tarvitse suunnata Cardputeria täysin suoraan televisiota kohti lyhyeltä etäisyydeltä, vaan se ohjaa helposti kodinkoneita suuren olohuoneen halki.

• Mukautettu näppäinkartoitus paikallisella käyttöliittymällä: Cardputer-Adv:n näytön ja fyysisen näppäimistön avulla voit yhdistää nämä juuri tallennetut suuritehoiset komennot (kuten ”Äänenvoimakkuus ylös” tai ”Ilmastoinnin turbotoiminto”) suoraan fyysisen näppäimistön pikanäppäimiin.

• Itsenäinen makro-ohjain: Tallenna täydelliset komentosarjat paikallisesti ja lähetä ne tarvittaessa, jolloin laitteesi muuttuu itsenäiseksi ja taktisen tason yleiskaukosäätimeksi ilman älypuhelinta tai ulkoisia ohjelmistokojeistoja.

Tämä kokoonpano muuttaa Cardputer-Adv:n tehokkaasti ammattitason IR-signaalien nuuskijaksi, kodinkoneiden diagnostiikkatyökaluksi tai keskitetyn älykotien makronäppäimistöksi. Se on ihanteellinen ratkaisu useiden laitteiden keskitettyyn hallintaan yhdestä kädessä pidettävästä käyttöliittymästä.

Erinomainen viikonloppuprojekti aloitettavaksi on yleiskäyttöinen IR-signaalien nuuskinta- ja toistotyökalu. Ohjelmoi Cardputer kuuntelemaan ulkoisen vastaanottimen kautta, kirjaamaan dekoodatun protokollan (kuten NEC- tai Sony-muodon) näytölle ja tallentamaan sen mukautettuun profiiliin. Sen jälkeen voit helposti käyttää suuritehoista lähetintä koodisi laajentamiseen ryhmiteltyjä laiteprofiileja tai huonekohtaista automaatiologiikkaa varten ja ohjata koko multimediajärjestelmääsi muutamalla näppäinpainalluksella.

Kuinka Cardputer-Adv:tä käytetään 433 MHz:n RF-moduulien kanssa yksinkertaiseen langattomaan ohjaukseen

M5Stack RF UNIT 433MHz -lähetin ja M5Stack RF UNIT 433MHz -vastaanotin muodostavat ihanteellisen laiteparin kevyttä Sub-GHz-langattomaa signalointia varten. Toisin kuin LoRan tai Meshtasticin kaltaisissa pitkän kantaman infrastruktuureissa, nämä moduulit on suunniteltu paikalliseen ja nopeaan kauko-ohjaukseen. SYN115-piiriin perustuva lähetin toimii 433,92 MHz:n taajuudella ASK-modulaatiolla (Amplitude Shift Keying) ja 10 dBm:n lähtöteholla. Vastaanotin käyttää SYN531R-piiriä ja tarjoaa luotettavan −109 dBm:n herkkyyden. Yhdessä ne muodostavat vakaan ja responsiivisen langattoman yhteyden tavanomaisella 10 metrin toimintasäteellä.

Nende riistvaraprofiilide tundmine aitab ootusi paika seada. See kompaktne paar sobib suurepäraselt lühimaa-pultidele, garaažiuste käivititele, juhtmevabadele uksekelladele, nutikate valgustite automaatik lülititele ja algtaseme RF-häkkimise katsetele. Need ei ole mõeldud andmete marsruutimiseks, keerukaks krüpteerimiseks ega mitme miili pikkuseks välitelemeetriaks – ja just see muudab need tõhusaks otseseks, väikese latentsusega seadmejuhtimiseks.

Cardputer-Adviga ühendatuna saavad need lihtsad RF-moodulid tohutu kasutusmugavuse täiustuse. Hostseadme kohaliku liidese abil saate luua väga taktiilse ja reageeriva töövoo:

• Visuaalne RF-seire: Kasutage ekraani edastatud kuueteistkümnendkoodide kuvamiseks või reaalajas hoiatuse vilgutamiseks hetkel, mil vastuvõtja sissetuleva RF-sündmuse salvestab.

• Taktikaline klahvide sidumine: Muutke kogu füüsiline klaviatuur mitmekanaliliseks makropadjaks, kus eri klahvid edastavad erinevatele kodumasinatele ainulaadseid 433 MHz käske.

• Kaasaskantav nuhkimine ja testimine: Tänu täiustatud 1750 mAh sisseehitatud akule muutub Cardputer tõeliselt kaasaskantavaks käeshoitavaks RF-testterminaliks, millega saab välitingimustes diagnoosida ja salvestada juhtmevabade võtmehoidjate signaale.

Kõige mõistlikum alustamisviis on ehitada lihtne RF-i nuhkimis- ja käivitamiskonsool. Alustage saatja programmeerimisest saatma lihtsat staatilist koodi ning kasutage teises seadmes olevat vastuvõtjamoodulit (või kohalikku tsüklit), et kinnitada paketi edukas dekodeerimine ja kuvamine ekraanil.

Kui baastaseme side on kontrollitud, saate Cardputeri klaviatuuri abil koostada täieliku juhtmevaba käsukonsooli – spetsiaalse iseseisva füüsilise kontrolleri, millega suhelda mitmesuguste vanemate 433 MHz targa kodu seadmete ja isetegemisprojektidega.

Millal kasutada M5Stack I/O Hubi riistvara laiemaks laiendamiseks

M5Stack I/O Hub ei keskendu niinkään ühe konkreetse funktsiooni lisamisele, vaid Cardputer-Advi kogu hostitaseme potentsiaali avamisele. Sisseehitatud STM32F030-mikrokontrolleri ümber ehitatud nutikas jaotur suhtleb I2C kaudu ja laiendab ühe Grove-liidese kuueks suure jõudlusega GPIO-pordiks. See toob teie käeulatusse tohutu hulga riistvaraprotokolle, muutes kaasaskantava terminali täiustatud juhtmootoriks, mis suudab:

• Monikanavainen PWM- ja servojen ohjaus: Ohjaa suoraan enintään kuutta toisistaan riippumatonta servoa robotiikkaa ja mekaanisia toimilaitteita varten.

• Korkean resoluution ADC-näytteenotto: Lue analogisia tuloja joystickeista, potentiometreistä ja vanhemmista analogia-antureista.

• Dynaaminen RGB-valojen ohjaus: Ohjaa WS2812B- tai yhteensopivia osoitteellisia RGB-LED-nauhoja visuaalista merkinantoa varten.

• Joustavat digitaaliset I/O-liitännät: Määritä nastat lennossa mukautettuja painikkeita, laukaisimia ja digitaalisia antureita varten.

Tämä laajennettavuus on tärkeää, koska monimutkaiset sulautetut projektit kasvavat lopulta yhden oheislaitteen kapasiteetin yli. Saatat aloittaa pelkällä näppäimistöllä ja näytöllä, mutta pian haluat ohjata useita moottoreita, lukea ympäristöantureita ja vilkuttaa tilamerkkivaloja samanaikaisesti. Tällöin I/O Hubista tulee olennainen perusta eikä pelkkä lisäosa. Se muuttaa Cardputer-Adv:n onnistuneesti itsenäisestä käsilaitteesta täysimittaiseksi laajennusalustaksi robotiikkaan, kotiautomaatioon ja useiden laitteiden koordinointiin.

Tätä kokoonpanoa on helpointa hahmottaa selkeän rakenteellisen jaon avulla: Cardputer-Adv toimii keskitettynä ihmisen ja koneen välisenä käyttöliittymänä (HMI) ja kannettavana tietokoneena, kun taas I/O Hub toimii tehokkaana liitäntöjen jakokerroksena. Tämä yhdistelmä soveltuu erinomaisesti kannettavien robotiikan ohjauspaneelien, kompaktien automaatioasemien, kenttäkäyttöön sopivien toimilaitetestaajien ja interaktiivisten teknisten konsolien rakentamiseen – samalla kun laitteisto pysyy vapaana hyppylankojen kaoottisesta vyyhdistä.

Ihanteellinen käyttöönotto alkaa liittämällä I/O Hub sivussa olevaan Grove-porttiin, suorittamalla I2C-skanneriskripti isäntälaitteen STM32-apuprosessorin tunnistamisen varmistamiseksi ja yhdistämällä yksi tai kaksi peruskomponenttia, kuten yksi servomoottori ja tilamerkkivalo. Kun tämä perustason tiedonsiirto on varmistettu ja vakaa, projektin laajentaminen monilaitteiseksi automaatiojärjestelmäksi muuttuu saumattomaksi ja modulaariseksi kokemukseksi.

Mikä M5Stack Cardputer -kokoonpano kannattaa valita?

Jos päätavoitteesi on Meshtastic-käsilaite, M5Stack Cardputer Mesh Kit on yleensä suorin valinta, koska se sisältää jo yhdistelmänä M5Stack Cardputer-Adv -laitteen, Cap LoRa-1262 -moduulin ja integroidun Meshtastic-laitteen tarvitseman keskeisen laitteiston.

Jos sinulla on jo M5Stack Cardputer-Adv ja haluat nimenomaan LoRa-viestintää sekä GNSS:n, Cap LoRa-1262 on oikea päivityspolku. Se on parempi valinta, jos haluat Meshtasticia laajempaa joustavuutta ja aiot rakentaa omia LoRa-pohjaisia työnkulkujasi.

Jos haluat ESP32-projekteihin tarkoitetun RFID-moduulin, jossa on käytännöllisempi paikallinen käyttöliittymä, Cardputer-Adv-laitteen yhdistäminen RFID 2 Unit -moduuliin on järkevämpää kuin tavallisen RFID-lukijan käyttäminen paljaalla MCU-kehityskortilla.

Jos projektisi keskittyy infrapunaohjaukseen, laitteiden kanssa toimimiseen tai mukautetun kaukosäätimen toteuttamiseen, Mini Infrared Emitter & Receiver Unit on yksi tämän tuotevalikoiman parhaista lisäosista.

Jos haluat opetella tai prototypoida 433 MHz:n RF-lähetin- ja vastaanotinlaitteilla yksinkertaisia ohjaussignaaleja, RF-yksiköt ovat edullinen ja käytännöllinen lähtökohta, erityisesti kun Cardputer-Adv toimii kannettavana käyttöliittymänä.

Jos todellinen tarpeesi on laajentaa laitteistoa, jakaa antureita useille liitännöille tai ohjata useita sulautettuja lähtöjä, M5Stack I/O Hub voi olla tärkein lisämoduuli Cardputerin jälkeen.

Lopuksi

Käytännöllisin tapa ymmärtää M5Stack Cardputer-Adv ei ole nähdä sitä pelkkänä uutuudenomaisena käsilaitteena tai vain yhtenä paljaana ESP32-S3-kehityskorttina. Sen sijaan se on kannettava, taskukokoinen sulautettu isäntälaite, jonka todellinen arvo kasvaa eksponentiaalisesti siihen liitettävän laitteiston myötä.

Käsitellyt modulaariset yhdistelmät osoittavat sen hämmästyttävän monipuolisuuden:

• Cap LoRa-1262 -moduulilla varustettuna se muuttuu GNSS-paikannuksen tukemaksi, verkkoyhteyksistä riippumattomaksi viestintäpäätteeksi.

• Cardputer Mesh Kitiin pakattuna siitä tulee vankkarakenteinen, maastokäyttöön valmis Meshtastic-käsilaite.

• RFID2 Unit -moduuliin yhdistettynä se muuttuu itsenäiseksi henkilöllisyyden todentamistyökaluksi.

• Mini Infrared Unit -moduulin avulla se toimii tehokkaana yleiskäyttöisenä makro-ohjaimena.

• Kun siihen liitetään 433 MHz:n RF-moduulit, se toimii taktisena langattoman liikenteen kuuntelu- ja testauskonsolina.

• M5Stack I/O Hub -laajennuksen ansiosta se toimii antureiden, servojen ja automaation monikanavaisena komentokeskuksena.

Juuri siksi M5Stack-ekosysteemi on niin tehokas. Cardputer-Adv tuo jokaiselle raakalle sensorimoduulille käytännön hyötyä tarjoamalla keskitetyn näytön, täysikokoisen tuntopalautteisen näppäimistön ja erillisen akkuvirran. Se kuro umpeen kuilun hauraan työpöytäkokeilun ja käyttöön otettavan toimivan prototyypin välillä.

Sisällöntuottajille, tietoturvatutkijoille ja radioharrastajille, jotka tarvitsevat yhtenäisen alustan LoRan, Meshtasticin, RFID:n, infrapunan ja Sub-GHz-RF:n hyödyntämiseen ilman kenttäkäytön siirrettävyydestä tinkimistä, Cardputer-Adv on helposti M5Stack-tuoteperheen monipuolisin ja palkitsevin käsityökalu.

Usein kysyttyä

K1: Onko M5Stack Cardputer Advissa sisäänrakennetut NFC- tai Sub-GHz-RF-ominaisuudet?

V: Ei, Cardputer Adv ei sisällä NFC- (13,56 MHz) tai Sub-GHz- (315 MHz/433 MHz) laitteistoa valmiiksi. Suoraan paketista otettuna se tukee Wi-Fiä, Bluetoothia (BLE) ja infrapunaa (IR). Näitä ominaisuuksia voi kuitenkin helposti lisätä laajennusporttien kautta. Voit esimerkiksi liittää M5Stack RFID2 Unit -moduulin sivussa olevaan Grove-porttiin NFC:tä varten tai kytkeä tavallisia CC1101-moduuleja radiotaajuuksien hakkerointi- ja kloonausominaisuuksien käyttöönottamiseksi.

K2: Mitä eroa on alkuperäisellä Cardputerilla ja Cardputer Advilla?

V: Cardputer Adv on merkittävä päivitys edistyneille harrastajille. Tärkeimpiä parannuksia ovat:

• Takaosan laajennettu 2×7-nastainen liitin: Tarjoaa UART-, I2C- ja SPI-nastat mahdollistaen saumattomat ”reppu-” ja ”hattu”-moduulilaajennukset (kuten Cap LoRa-1262) ilman hankalia johtokytkentöjä.

• Päivitetty akku: Kapasiteetti on kasvatettu 1750 mAh:iin pidempää kenttäkäyttöä varten.

• Näytön ja antennin parannukset: Parempi näytön laatu ja optimoitu RF-antennin rakenne takaavat vakaamman Wi-Fi/BLE-skannauksen.

Q3: Miten flashaan ja vaihdan eri mukautettujen laiteohjelmistojen, kuten Brucen, Marauderin tai Meshtasticin, välillä?

V: Helpoin tapa hallita Cardputer Adv:n laiteohjelmistoja on käyttää M5Launcheria. Se on avoimen lähdekoodin käynnistyslatain, jonka avulla voit ladata useita .bin-laiteohjelmistotiedostoja MicroSD-kortille. Asennuksen jälkeen voit käynnistää Cardputerin, avata M5Launcherin valikon ja vaihtaa suosikkisi tietoturvatestaukseen tai mesh-viestintään tarkoitetun käyttöjärjestelmän välillä sekunneissa ilman yhteyttä tietokoneeseen.

Q4: Haluan käyttää Meshtasticia verkkoyhteydettömään viestintään. Mitä laitteistoa minun on lisättävä Cardputer Adv:hen?

V: Jos haluat muuttaa Cardputer Adv:n itsenäiseksi Meshtastic-solmuksi, tarvitset LoRa-moduulin. Tyylikkäin ratkaisu on Cap LoRa-1262 (U214). Se kytketään suoraan Adv-version takaosan 2×7-nastaiseen liitäntään, joten laite säilyy kompaktina. Lisäksi U214:ssä on sisäänrakennettu ATGM336H GPS -siru, jonka ansiosta voit jakaa reaaliaikaiset koordinaattisi samanaikaisesti mesh-verkossa.

Q5: Voinko liittää useita M5Stack-yksiköitä samanaikaisesti, jos Cardputer Adv:ssä on vain yksi Grove-portti?

V: Kyllä! Laitteen sivulla on vain yksi fyysinen HY2.0-4P (Grove) -portti, mutta sitä voidaan laajentaa M5Stack I/O Hub -keskittimellä. Sisäisen STM32-sirun avulla tämä keskitin muuntaa yhden I2C-portin kuudeksi itsenäiseksi kanavaksi, joten voit liittää samanaikaisesti useita antureita, kuten ENV-III:n, ADC-muuntimia tai servojen ohjaimia.

Q6: Onko Cardputer Adv yhteensopiva tavallisten M5Stackin ”Hat”- tai ”Module”-laajennusten kanssa?

V: Cardputer Adv on täysin yhteensopiva M5-yksiköiden kanssa Grove-kaapelin kautta. Se ei kuitenkaan ole fyysisesti yhteensopiva tavallisten M5StickC:lle suunniteltujen ”Hat”-laajennusten tai Core-sarjalle suunniteltujen suurikokoisten ”Module”-laajennusten kanssa ilman mukautettuja johdotuksia. Tyylikkään, laitteistoon integroidun ulkoasun saavuttamiseksi kannattaa etsiä erityisesti ”Caps”-laajennuksiksi suunniteltuja lisäosia tai yhteisön tulostamia takakansia, joissa hyödynnetään laitteen takaosan 2×7-nastaista laajennusliitäntää.
