HAT Waveshare RM500U-CNV para Raspberry Pi 5G/4G/3G

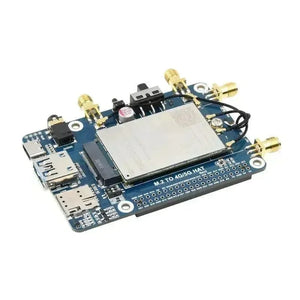

Waveshare RM500U-CNV Raspberry Pi 5G/4G/3G HAT es una placa de expansión de comunicación 5G de alta velocidad diseñada para Raspberry Pi, Jetson Nano y otros hosts integrados. Basada en el módulo 5G RM500U-CNV y en un diseño de ranura M.2 B Key estándar, es compatible con redes 5G NSA, 5G SA, 4G y 3G, por lo que resulta adecuada para puertas de enlace periféricas, routers industriales, terminales de datos móviles, transmisión remota de vídeo, sistemas de comunicación en campo y proyectos de conectividad IoT de alta velocidad.
Este RM500U-CNV 5G HAT combina una interfaz USB 3.1, dos ranuras SIM, un diseño de cuatro antenas, un conector Raspberry Pi de 40 pines, gestión de alimentación integrada, compatibilidad con refrigeración y señales de control del host en una única plataforma de desarrollo. Es especialmente útil para quienes desarrollan routers 5G con Raspberry Pi, puertas de enlace OpenWrt, dispositivos de transmisión móvil, terminales de comunicación industriales y sistemas de acceso remoto de gran ancho de banda.

Características
- El módulo 5G RM500U-CNV es compatible con redes 5G / 4G / 3G para comunicaciones móviles de alta velocidad
- Compatible con 5G NSA y SA para escenarios modernos de despliegue de redes 5G
- Interfaz USB 3.1, compatible con USB 2.0, para comunicaciones de alta velocidad con Raspberry Pi, PC o hosts Jetson
- Ranura M.2 B Key estándar compatible con varios módulos 4G y 5G de la misma familia
- Conector GPIO estándar de 40 pines para Raspberry Pi para una integración apilable con Raspberry Pi
- Dos ranuras para tarjetas SIM, una tarjeta activa y otra en espera, con cambio mediante comandos AT
- Pines de control UART, PWR y RST integrados con conversión de nivel de voltaje para el control mediante Raspberry Pi y MCU
- Entrada de alimentación auxiliar USB Type-C para una alimentación del módulo más estable y flexible
- Circuito de alimentación de alta eficiencia con una corriente de salida de hasta 3 A

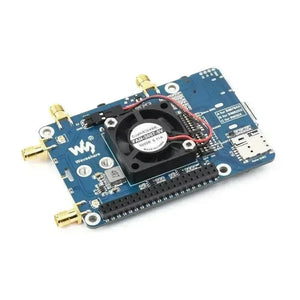

- Compatible con ventilador de refrigeración para mejorar la gestión térmica de Raspberry Pi y del módulo 5G
- Compatible con Windows, Linux y Android según la plataforma de implementación y la configuración de los controladores
Especificaciones
| Marca | Waveshare |
| Modelo | HAT RM500U-CNV para Raspberry Pi 5G/4G/3G |
| Módulo 5G | RM500U-CNV |
| Compatibilidad de red | 5G NSA, 5G SA, 4G, 3G |
| Interfaz principal del host | USB 3.1, compatible con USB 2.0 |
| Interfaz de la placa | M.2 B Key, GPIO de 40 PIN de Raspberry Pi, pines de control UART, alimentación USB Type-C |
| Ranuras SIM | 2 ranuras para tarjetas SIM, doble tarjeta con una en espera |
| Antena | 4 conectores de antena |
| Fuente de alimentación | Alimentación del host USB o 5 V / 3 A externos mediante USB Type-C |
| Salida de alimentación | Hasta 3 A |
| Sistemas operativos | Windows, Linux, Android |
| Hosts compatibles | Raspberry Pi 5, Raspberry Pi 4B, Raspberry Pi 3B+, CM4 IO Base, Jetson Nano, PC |
| Peso | 0,304 kg |
Aplicaciones
- Construcciones de routers 5G Raspberry Pi con OpenWrt para implementar puntos de acceso de banda ancha móvil
- Puertas de enlace industriales 5G para comunicaciones en campo, acceso remoto y conectividad periférica
- Sistemas de transmisión en directo 5G con cámaras y flujos de vídeo basados en FFmpeg
- Monitorización y telemetría remotas donde se requiere un enlace celular de retorno de alta velocidad
- Bancos de pruebas de redes móviles para el desarrollo de comunicaciones con Linux integrado y Raspberry Pi
- Terminales de comunicación portátiles para implementaciones de redes al aire libre, en vehículos o temporales
Lista de contenido

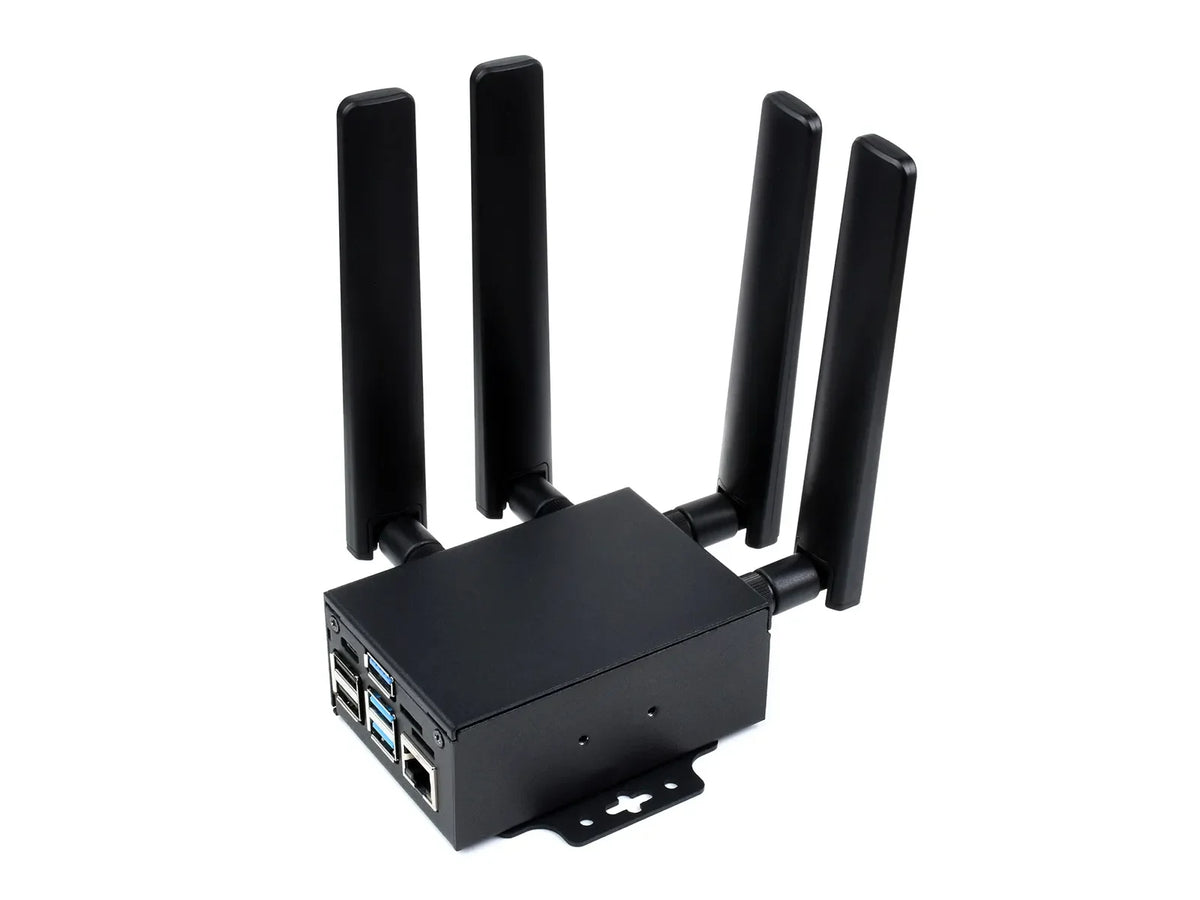

Con carcasa para RPi 4B (SKU: Waveshare-22531)
- Kit de carcasa protectora x1
- HAT M.2 a 4G/5G x1
- Módulo 5G RM500U-CNV x1
- Antenas, 4 unidades x1
- Cable adaptador IPEX, 4 unidades x1
- 2 conectores de pines de 20 PIN x1
- Adaptador de corriente Type-C de 5 V y 3 A x1
- Cable USB 3.0 de doble conector x1
- Adaptador USB 3.0 x1
- Adaptador USB 2.0 x1
- Tapas protectoras SMA, 4 unidades x1
- Paquete de tornillos x1
Sin carcasa (SKU: Waveshare-21705)
- HAT M.2 a 4G/5G x1
- Módulo 5G RM500U-CNV x1
- Antenas, 4 unidades x1
- Cable adaptador IPEX, 4 unidades x1
- 2 conectores de pines de 20 PIN x1
- Adaptador de corriente Type-C de 5 V y 3 A x1
- Cable USB 3.0 de doble conector x1
- Adaptador USB 3.0 x1
- Adaptador USB 2.0 x1
- Tapas protectoras SMA, 4 unidades x1
- Paquete de tornillos x1
Otro contenido
Descripción general de la conexión en red 5G

Ejemplos de conexión

Hardware integrado

Escenarios de aplicación

Dimensiones del contorno

La integración con Raspberry Pi es una de las principales ventajas de este HAT 5G/4G/3G Waveshare RM500U-CNV para Raspberry Pi. Puede combinarse con Raspberry Pi 5 o Raspberry Pi 4B para crear un sistema compacto de comunicación 5G, una puerta de enlace de datos industrial o una plataforma de desarrollo de redes móviles.
Nota importante: El módulo RM500U-CNV no admite GNSS. Si tu proyecto requiere posicionamiento, elige una variante de módulo 5G compatible que indique explícitamente que admite GNSS.
Recursos
- Wiki
- Controlador de Linux para Raspberry Pi
- Paquete de controladores de Jetson Nano
- Guía de montaje de la carcasa
- Wiki de OpenELAB
- OpenWrt
- Documentación de Raspberry Pi
- Guía del desarrollador de Jetson Nano
Preguntas frecuentes
¿Se puede utilizar este HAT 5G para crear un router 5G con Raspberry Pi?
Sí. Este HAT 5G/4G/3G RM500U-CNV para Raspberry Pi es muy adecuado para proyectos de routers 5G con Raspberry Pi y puede combinarse con OpenWrt o sistemas basados en Linux para crear un punto de acceso 5G o una puerta de enlace.
¿Admite el RM500U-CNV posicionamiento GNSS?
No. El módulo RM500U-CNV no admite GNSS, por lo que no se debe seleccionar esta versión para proyectos de posicionamiento o navegación.
¿Por qué se proporciona una entrada de alimentación Type-C externa?
Los módulos 5G pueden consumir una cantidad considerable de energía durante el funcionamiento, por lo que la entrada de alimentación USB Type-C adicional ayuda a proporcionar una fuente de alimentación más estable y flexible para el módulo, y mejora la fiabilidad durante las comunicaciones con carga elevada.
