Placa de conversión IIC EASY PLUG Hub I2C KeyeStudio

SKU: KY-KS0390
Precio de oferta 2,08 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Añadir a la lista de deseos
Keyestudio EASY PLUG IIC Interface Conversion Shield - OpenELAB

Placa de conversión IIC EASY PLUG Hub I2C KeyeStudio

2,08 €

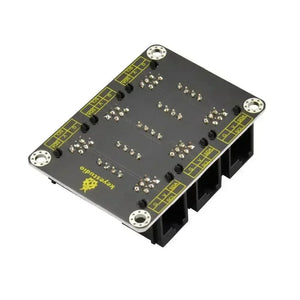

Placa de conversión de interfaz IIC EASY PLUG de KeyeStudio - Hub de expansión I2C RJ11 y de 2,54 mm

La placa de conversión de interfaz IIC EASY PLUG de KeyeStudio amplía un bus I2C de un microcontrolador a varios puntos de conexión prácticos. Es compatible tanto con interfaces EASY PLUG como con interfaces de conectores de paso de 2,54 mm, lo que facilita la conexión de varios sensores I2C sin un cableado paralelo desordenado.

El anuncio actual describe 5 puertos de comunicación con conectores de pines para hasta 4 módulos de sensores y 6 interfaces EASY PLUG para hasta 5 módulos de sensores. Es un complemento útil para sensores ambientales I2C, pantallas y proyectos con controladores basados en la ELAB Nano V3 o en sistemas EASY PLUG de KeyeStudio.

Los dispositivos I2C comparten las mismas líneas SDA y SCL, por lo que cada módulo conectado necesita una dirección única o un método de selección de dirección. Mantenga una longitud razonable de los cables y compruebe la resistencia de las conexiones pull-up cuando haya muchos módulos conectados.

Especificaciones técnicas

Parámetro Valor
SKU KY-KS0390
Marca KeyeStudio
Tipo de producto Placa de conversión de interfaz IIC EASY PLUG
Comunicación I2C
Tensión de funcionamiento 5 V CC según el anuncio actual
Conectores EASY PLUG y conectores de paso de 2,54 mm
Puertos con conectores de pines 5 puertos de comunicación según el anuncio
Puertos EASY PLUG 6 interfaces según el anuncio
Tamaño 60 x 44,4 x 17,5 mm
Peso 20,2 g
Atributo medioambiental ROHS según el anuncio

Distribución de la placa y guía de etiquetas

  • SDA - Línea de datos I2C compartida.
  • SCL - Línea de reloj I2C compartida.
  • VCC - Línea de alimentación de 5 V.
  • GND - Línea de tierra.
  • Puertos EASY PLUG - Conectores tipo RJ para módulos compatibles.
  • Conectores de 2,54 mm - Conexión de expansión estándar para módulos I2C.
  • Nota sobre las direcciones - Los dispositivos I2C conectados necesitan direcciones únicas.
  • Nota sobre los cables - Mantenga corto el cableado I2C para garantizar la fiabilidad.

Escenarios de aplicación

1. Escáner I2C para Arduino

Escanee los dispositivos conectados mediante la placa.

#include <Wire.h>

void setup() {
  Serial.begin(115200);
  Wire.begin();
}

void loop() {
  for (byte addr = 1; addr < 127; addr++) {
    Wire.beginTransmission(addr);
    if (Wire.endTransmission() == 0) Serial.println(addr, HEX);
  }
  delay(3000);
}

2. Detección I2C con Raspberry Pi

Compruebe los módulos I2C conectados desde Linux.

sudo i2cdetect -y 1

3. Escaneo I2C con MicroPython

Escanee las direcciones I2C desde una placa tipo Pico.

from machine import I2C, Pin

i2c = I2C(0, scl=Pin(17), sda=Pin(16))
print([hex(x) for x in i2c.scan()])

Contenido del paquete

  • 1 x Placa de conversión de interfaz IIC EASY PLUG de KeyeStudio

Preguntas frecuentes

P: ¿Qué hace esta placa?
R: Amplía el cableado I2C a varios puertos EASY PLUG y de conectores de pines.

P: ¿Crea buses I2C adicionales?
R: No, distribuye el mismo bus I2C.

P: ¿Qué tensión se indica?
R: 5 V CC.

P: ¿Puedo conectar varios sensores?
R: Sí, siempre que sus direcciones I2C no entren en conflicto.

P: ¿Qué ocurre si dos sensores comparten una dirección?
R: Utilice puentes de selección de dirección, si están disponibles, o un multiplexor I2C.

P: ¿Puedo utilizarla con módulos que no sean EASY PLUG?
R: Sí, mediante conexiones con conectores de paso de 2,54 mm.

P: ¿Por qué falla I2C con muchos cables?
R: El cableado largo y la carga de las resistencias pull-up pueden degradar las señales.

P: ¿Cómo debo probarla?
R: Ejecute un escáner I2C después de conectar cada módulo.
