Placa de sensor BME680 | Temperatura, humedad, presión y calidad del aire
Placa de sensor BME680: monitorización de temperatura, humedad, presión y calidad del aire para proyectos IoT
La placa de sensor BME680 es un módulo compacto de detección ambiental basado en el Bosch BME680, que combina la medición de temperatura, humedad relativa, presión barométrica y gases/VOC en una pequeña placa de expansión. Es ideal para experimentos de calidad del aire interior, prototipos de estaciones meteorológicas, monitorización de sistemas HVAC, paneles de hogares inteligentes, laboratorios de IoT educativos y registradores portátiles de datos ambientales.
En comparación con los módulos básicos de temperatura y humedad, el BME680 incorpora un sensor de gas que puede utilizarse para estimar las tendencias de la calidad del aire interior junto con bibliotecas de software adecuadas. La placa funciona de forma natural con plataformas de microcontroladores como ELAB Nano V3, dispositivos compactos con MicroPython como Raspberry Pi Pico W y prototipos en placas de pruebas construidos con un kit de placa de pruebas MB 102. Para proyectos centrados específicamente en la detección de gases, también puede complementar sensores como el sensor de gas MQ-135 de Waveshare.
La ficha actual de OpenELAB identifica esta placa como una placa de sensor CJMCU-680 BME680 con un conector de pines incluido. Para conocer los límites exactos del sensor, el comportamiento de calibración y los modos de medición, consulta la hoja de datos oficial del Bosch BME680. En diseños prácticos, utiliza la placa con un dispositivo anfitrión I2C o SPI compatible, mantén la abertura del sensor expuesta al flujo de aire y deja que se caliente durante un tiempo al evaluar las lecturas de gas y calidad del aire.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| SKU | TB-BME680 |
| Modelo | Placa de sensor CJMCU-680 BME680 |
| Circuito integrado del sensor | Bosch BME680 |
| Parámetros medidos | Temperatura, humedad relativa, presión barométrica y tendencia de gas/VOC |
| Interfaces digitales | El circuito integrado del sensor BME680 admite I2C y SPI |
| Rango de alimentación del sensor | De 1,71 V a 3,6 V a nivel del circuito integrado del sensor; confirma los pines de alimentación de la placa de expansión antes de realizar el cableado |
| Rango de temperatura | De -40 °C a +85 °C |
| Rango de humedad | Del 0 % de humedad relativa al 100 % de humedad relativa |
| Rango de presión | De 300 hPa a 1100 hPa |
| Sensor de gas | Sensor de gas de óxido metálico para estimar tendencias de compuestos orgánicos volátiles (VOC) y calidad del aire |
| Direcciones I2C típicas | 0x76 o 0x77, según la configuración de la placa |
| Peso indicado actualmente | Aprox. 5 g |
| Accesorio incluido | Conector de pines |
| Compatibilidad de software | Bibliotecas de Arduino, CircuitPython, MicroPython y Python para Raspberry Pi |
| Aplicaciones típicas | Nodos IoT de calidad del aire, estaciones meteorológicas, monitorización de hogares inteligentes, estimación de altitud |

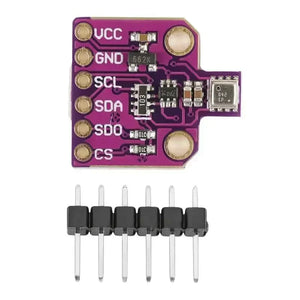

Guía de distribución y etiquetado de la placa
- VIN / VCC - Entrada de alimentación para la placa de expansión. Confirma el etiquetado exacto de la placa y el voltaje compatible antes de conectarla.
- GND: referencia de tierra compartida con el microcontrolador host o el ordenador de placa única.
- SCL / SCK: línea de reloj I2C o línea de reloj SPI cuando la placa se utiliza en modo SPI.
- SDA / SDI: línea de datos I2C o entrada de datos SPI, según el modo de comunicación seleccionado.
- SDO: salida de datos SPI, que también suele utilizarse para seleccionar la dirección I2C en las placas de expansión BME680.
- CS: pin de selección de chip SPI. Déjalo sin conectar o configúralo según el diseño de la placa de expansión cuando uses I2C.
- Encapsulado BME680: CI principal de detección; mantén esta zona expuesta al aire ambiente para mejorar el comportamiento de respuesta a la humedad y los gases.
- Conector de pines: el producto incluye un conector de pines para integrarlo en una protoboard o mediante soldadura.
- Nota sobre el flujo de aire: evita encerrar el sensor junto a fuentes de calor, reguladores o dispositivos de alta corriente.
- Nota sobre los niveles lógicos: usa resistencias pull-up y niveles de señal compatibles tanto con la placa de expansión como con el controlador host.
Escenarios de aplicación
1. Lecturas ambientales con Arduino mediante I2C
Este ejemplo de Arduino utiliza la biblioteca Adafruit BME680 para mostrar las lecturas de temperatura, humedad, presión y resistencia del gas en el monitor serie.
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>
Adafruit_BME680 bme;
void setup() {
Serial.begin(115200);
while (!Serial) {}
if (!bme.begin(0x76)) {
Serial.println("No se encontró el BME680. Comprueba el cableado y la dirección I2C.");
while (1) delay(10);
}
bme.setTemperatureOversampling(BME680_OS_8X);
bme.setHumidityOversampling(BME680_OS_2X);
bme.setPressureOversampling(BME680_OS_4X);
bme.setGasHeater(320, 150);
}
void loop() {
if (!bme.performReading()) {
Serial.println("Error de lectura");
return;
}
Serial.print("Temperatura C: ");
Serial.println(bme.temperature);
Serial.print("Humedad %: ");
Serial.println(bme.humidity);
Serial.print("Presión hPa: ");
Serial.println(bme.pressure / 100.0);
Serial.print("KOhmios de gas: ");
Serial.println(bme.gas_resistance / 1000.0);
delay(2000);
}2. Registrador de calidad del aire en Python para Raspberry Pi
Este script de Python registra las lecturas en un archivo CSV en una Raspberry Pi o una SBC con Linux mediante la biblioteca Adafruit CircuitPython BME680.
import time
import board
import adafruit_bme680
sensor = adafruit_bme680.Adafruit_BME680_I2C(board.I2C(), address=0x76)
with open("bme680_log.csv", "a", encoding="utf-8") as log:
while True:
line = (
f"{time.time():.0f},"
f"{sensor.temperature:.2f},"
f"{sensor.relative_humidity:.2f},"
f"{sensor.pressure:.2f},"
f"{sensor.gas}\n"
)
log.write(line)
log.flush()
print(line.strip())
time.sleep(60)3. Escáner de direcciones I2C con MicroPython
Antes de escribir una aplicación completa para el sensor, este fragmento de MicroPython ayuda a confirmar si la placa BME680 aparece en 0x76 o 0x77.
from machine import Pin, I2C
i2c = I2C(0, scl=Pin(17), sda=Pin(16), freq=400000)
devices = i2c.scan()
print("Dispositivos I2C:")
for address in devices:
print(hex(address))4. Alerta sencilla de confort con Arduino
Usa el BME680 como sensor local para monitorizar la habitación y activa un LED de alerta cuando la humedad supere un umbral elegido.
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>
Adafruit_BME680 bme;
const int alertLed = 13;
void setup() {
pinMode(alertLed, OUTPUT);
Serial.begin(115200);
if (!bme.begin(0x76)) {
while (1) {}
}
}
void loop() {
if (bme.performReading()) {
digitalWrite(alertLed, bme.humidity > 70.0 ? HIGH : LOW);
Serial.println(bme.humidity);
}
delay(2000);
}5. Estimación de la altitud a partir de la presión
Este ejemplo de Arduino calcula la altitud aproximada a partir de la presión, lo que resulta útil para experimentos básicos con estaciones meteorológicas y cambios de planta en interiores.
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>
Adafruit_BME680 bme;
const float seaLevelPressure = 1013.25;
void setup() {
Serial.begin(115200);
if (!bme.begin(0x76)) {
while (1) {}
}
}
void loop() {
if (bme.performReading()) {
float altitude = bme.readAltitude(seaLevelPressure);
Serial.print("Altitud aproximada en m: ");
Serial.println(altitude);
}
delay(3000);
}6. Concepto de nodo ambiental MQTT
Para los paneles de IoT, el BME680 puede enviar datos de temperatura, humedad, presión y gases a un bróker MQTT desde un dispositivo anfitrión compatible con Python.
import json
import time
import board
import adafruit_bme680
import paho.mqtt.client as mqtt
sensor = adafruit_bme680.Adafruit_BME680_I2C(board.I2C(), address=0x76)
client = mqtt.Client()
client.connect("192.168.1.10", 1883, 60)
while True:
payload = {
"temperature": round(sensor.temperature, 2),
"humidity": round(sensor.relative_humidity, 2),
"pressure": round(sensor.pressure, 2),
"gas": sensor.gas,
}
client.publish("lab/bme680", json.dumps(payload))
time.sleep(30)Contenido del paquete
- 1 x Placa de sensor BME680
- 1 x Conector de pines
Preguntas frecuentes
P: ¿Qué mide TB-BME680?
R: Mide la temperatura, la humedad relativa, la presión barométrica y las tendencias de gases/COV para proyectos de monitorización ambiental.
P: ¿La lectura de gases es igual que la de un sensor de CO2 calibrado?
R: No. El sensor de gases BME680 es útil para estimar tendencias de COV y de la calidad del aire, pero no es un sensor de CO2 calibrado directo.
P: ¿Qué interfaz debo usar?
R: I2C suele ser la opción más sencilla para proyectos con Arduino, Raspberry Pi y Pico, mientras que SPI es útil cuando necesitas un bus dedicado o un mayor control de integración.
P: ¿Qué dirección I2C debo probar primero?
R: Prueba primero con 0x76 y luego con 0x77 si no se detecta el sensor. La dirección real depende de la configuración de la placa de expansión.
P: ¿Puedo usarlo con un Arduino de 5 V?
R: Comprueba primero el diseño exacto de alimentación y niveles lógicos de la placa de expansión. El propio circuito integrado del sensor BME680 es de bajo voltaje, por lo que la compatibilidad de niveles es importante.
P: ¿Por qué las lecturas de gases cambian lentamente después del encendido?
R: La detección de gases requiere que el calentador funcione y un tiempo de estabilización, por lo que las lecturas suelen necesitar un período de calentamiento y un seguimiento de la línea base antes de ser significativas.
P: ¿Puede esta placa estimar la altitud?
R: Sí. La altitud puede estimarse a partir de la presión barométrica cuando se proporciona una referencia adecuada de presión a nivel del mar.
P: ¿Qué debo comprobar si no se detecta la placa?
A: Verifica VCC, GND, SDA, SCL, las resistencias pull-up, la dirección I2C, la instalación de la biblioteca y si el voltaje de los GPIO del dispositivo anfitrión es compatible con la placa de expansión.
