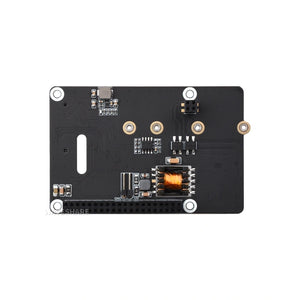

Waveshare PoE M.2 HAT Plus B installed reference view
Waveshare PoE M.2 HAT Plus B for Raspberry Pi 5 white background product view
Waveshare PoE M.2 HAT Plus B Raspberry Pi 5 top view
Waveshare PoE M.2 HAT Plus B board and cable view
Waveshare PoE M.2 HAT Plus B package accessories view
Waveshare PoE M.2 HAT Plus B installed reference view

Waveshare PoE M.2 HAT+ (B) für Raspberry Pi 5

Artikelnummer: Waveshare-29320
Angebotspreis 22,41 €
incl. VAT
excl. VAT

Shipping from China within 5–10 working days

- During check out, you can choose direct shipping from China, or let us import the order to our EU/US office first and ship it to you locally.

- Import customs clearance and VAT are fully handled by us.

Zur Wunschliste hinzufügen

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Waveshare PoE M.2 HAT Plus B for Raspberry Pi 5 white background product view

Waveshare PoE M.2 HAT+ (B) für Raspberry Pi 5

22,41 €

Beschreibung

Der Waveshare PoE M.2 HAT+ (B) für Raspberry Pi 5 ist ein PCIe-auf-M.2-Adapter mit integriertem IEEE 802.3af/at PoE-Stromeingang. Der HAT erweitert den Raspberry Pi 5 um einen NVMe-M.2-SSD-Steckplatz und versorgt das System über ein kompatibles PoE-Netzwerk mit Strom.

Der PoE M.2 HAT+ (B) nutzt die 16-polige PCIe-Schnittstelle des Raspberry Pi 5, unterstützt M.2-SSDs mit NVMe-Protokoll und bietet einen standardmäßigen stapelbaren 40PIN-Header. Laut der offiziellen Vergleichstabelle unterstützt die B-Version NVMe-SSDs bis zur Größe 2280 und eignet sich damit für kompakte Raspberry-Pi-5-Server, Netzwerkgeräte und Speicherprojekte.

Merkmale

  • PoE und M.2 in einem HAT: Kombiniert Netzwerk-Stromeingang und NVMe-Speichererweiterung.
  • Für Raspberry Pi 5 entwickelt: Verbindung über die 16-polige PCIe-Schnittstelle des Raspberry Pi 5.
  • IEEE 802.3af/at PoE: Stromversorgung über einen kompatiblen PoE-Switch oder -Injektor.
  • NVMe-SSD-Unterstützung: Kompatibel mit M.2-Solid-State-Laufwerken der Größen 2230, 2242, 2260 und 2280.
  • Stapelbares GPIO: Der standardmäßige Raspberry-Pi-40PIN-Header ermöglicht die Erweiterung mit geeigneten HATs.
  • Onboard-Ausgänge: 5-V- und 12-V-Header-Ausgänge für geeignete Peripheriegeräte.
  • Praktische Anzeigen: Zwei LED-Anzeigen für den Status von Stromversorgung und Aktivität.

Technische Daten

SKU Waveshare-29320
Produktname Waveshare PoE M.2 HAT+ (B) für Raspberry Pi 5
Artikelnummer PoE M.2 HAT+ (B)
Kompatibilität Raspberry Pi 5
Funktion PCIe-auf-M.2-Adapter mit PoE-Funktion
PoE-Eingang IEEE 802.3af/at PoE
SSD-Unterstützung M.2-Solid-State-Laufwerk mit NVMe-Protokoll
M.2-Größen 2230 / 2242 / 2260 / 2280
PCIe-Verbindung 16-polige PCIe-Schnittstelle des Raspberry Pi 5, angeschlossen über ein 16-poliges Kabel
GPIO Standardmäßiger stapelbarer Raspberry-Pi-40PIN-Header
Header-Ausgänge Onboard-Header-Ausgänge mit 5 V und 12 V
Anzeigen Zwei LED-Anzeigen
Lieferumfang PoE M.2 HAT+ (B), 16-poliges PCIe-Kabel, Montagematerial
Gewicht 0,066 kg laut offiziellem Verpackungsreiter

Anwendungen

  • Raspberry-Pi-5-NAS-Systeme, Homelab-Server und Netzwerk-Gateways.
  • NVMe-Boot- und Datenspeicher für Raspberry-Pi-5-Projekte.
  • PoE-betriebene Edge-Computer, Kamerastationen und IoT-Knoten.
  • Installationen, bei denen ein Ethernet-Kabel sowohl Strom als auch Daten übertragen soll.

Produktliste

PoE M.2 HAT+ (B) x1
16-poliges PCIe-Kabel x1
Montagehardware x1 Set, gemäß dem offiziellen Bild des Lieferumfangs

Weitere Inhalte

Die offiziellen Detailbilder zeigen die Funktionen, die PCIe-Verbindung, den NVMe-Steckplatz, den PoE-Stromeingang, die Ausgänge der Stiftleiste, die Installation, die Abmessungen und den Lieferumfang des PoE M.2 HAT+ (B).

Übersicht über das Waveshare PoE M.2 HAT Plus B

Lese- und Schreibgeschwindigkeit des Waveshare PoE M.2 HAT Plus B

Die Bilder des M.2-Steckplatzes, der Leiterplattenoberfläche und des PCIe-Kabels helfen bei der Planung eines Speichersystems für den Raspberry Pi 5.

NVMe-Steckplatz des Waveshare PoE M.2 HAT Plus B

Immersionsgoldverfahren des Waveshare PoE M.2 HAT Plus B

PCIe-Kabel des Waveshare PoE M.2 HAT Plus B

LED-Anzeigen, Unterstützung verschiedener SSD-Größen, PoE-Stromversorgung und Ausgänge der integrierten Stiftleiste sind wichtige Faktoren bei der Gehäuseplanung und der Auslegung der Stromversorgung.

LED-Anzeigen des Waveshare PoE M.2 HAT Plus B

Kompatibilität des Waveshare PoE M.2 HAT Plus B mit SSD-Größen

PoE-Funktion des Waveshare PoE M.2 HAT Plus B

5-V- und 12-V-Ausgänge des Waveshare PoE M.2 HAT Plus B

Befolgen Sie den offiziellen Montagehinweis und die Installationsreihenfolge für Wärmeleitpads und die Lüftermontage.

Montagehinweis für das Waveshare PoE M.2 HAT Plus B

Installation des Waveshare PoE M.2 HAT Plus B

Die Maßzeichnung und die Bilder des Lieferumfangs erleichtern die Installation, die Wareneingangskontrolle und die Prüfung des Zubehörs.

Abmessungen des Waveshare PoE M.2 HAT Plus B

HAT des Waveshare PoE M.2 HAT Plus B im Lieferumfang

Hardware des Waveshare PoE M.2 HAT Plus B im Lieferumfang

Ressourcen

FAQ

Ist der Raspberry Pi 5 im Lieferumfang enthalten?

Nein. In der offiziellen Beschreibung wird darauf hingewiesen, dass Raspberry Pi 5, SSD, Netzwerkkabel und Switch nicht im Lieferumfang enthalten sind.

Welche SSD-Größen werden unterstützt?

Auf der offiziellen Seite ist aufgeführt 2230 / 2242 / 2260 / 2280 M.2-Solid-State-Laufwerke mit NVMe-Protokoll.

Unterstützt das HAT PoE?

Ja. Das PoE M.2 HAT+ (B) unterstützt PoE gemäß IEEE 802.3af/at.

Wie wird es mit dem Raspberry Pi 5 verbunden?

Es wird über die 16-polige PCIe-Schnittstelle des Raspberry Pi 5 mit dem mitgelieferten 16-poligen PCIe-Kabel verbunden.

Kann ich ein weiteres HAT stapeln?

Ja. Die standardmäßige stapelbare Raspberry Pi-40-Pin-Stiftleiste ermöglicht eine geeignete Erweiterung, sofern die mechanische Höhe und die Stromanforderungen berücksichtigt werden.
