Waveshare 2.13inch Touch-E-Paper-Display für die RPi-Zero-Serie 250x122

23,05 €

2,13-Zoll-Touch-E-Paper mit Gehäuse

2,13-Zoll-Touch-E-Paper-Display für die Raspberry-Pi-Zero-Serie

Ein schwarz-weißes Touch-E-Paper-Display mit 250 × 122 Pixeln, entwickelt für Boards der Raspberry-Pi-Zero-Serie. Es verfügt über ein kapazitives 5-Punkt-Touchpanel, ein ABS-Schutzgehäuse, eine SPI-Display-Schnittstelle und ein extrem energiesparendes, papierähnliches Display.

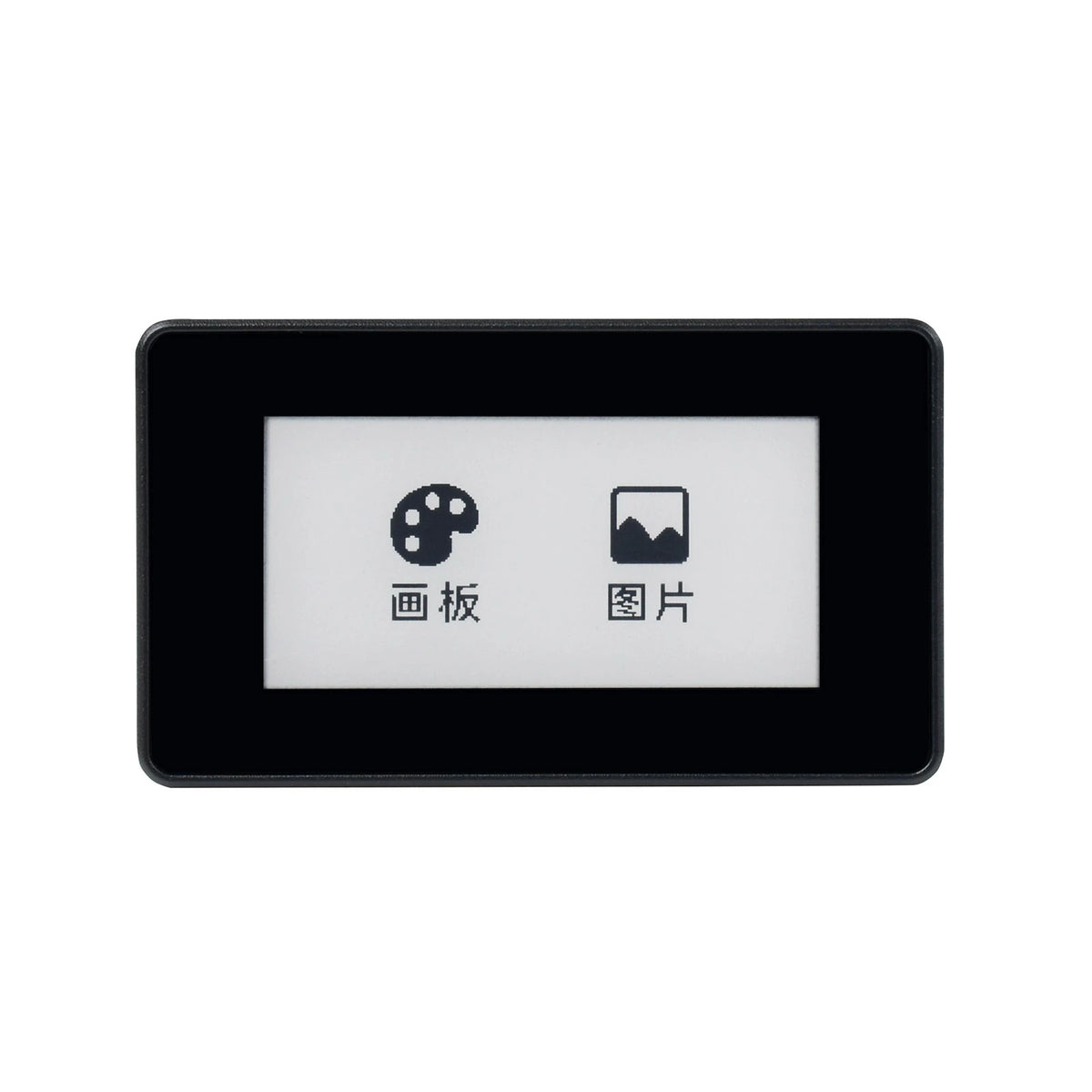

Waveshare 2,13-Zoll-Touch-E-Paper-Display mit Gehäuse für Raspberry Pi Zero

Wichtige Merkmale

  • 2,13-Zoll-E-Paper-Display mit einer Auflösung von 250 × 122.
  • Speziell für Boards der Raspberry-Pi-Zero-Serie entwickelt.
  • Schutzgehäuse aus ABS mit matter Oberfläche und präzisen Aussparungen.
  • Kapazitiver 5-Punkt-Touchscreen mit gehärtetem Glas.
  • Unterstützt das Aufwecken durch eine benutzerdefinierte Geste.
  • Standardmäßiger 40-poliger Raspberry-Pi-GPIO-Header.
  • SPI-Display-Schnittstelle mit Unterstützung für Teilaktualisierungen.
  • Keine Hintergrundbeleuchtung erforderlich; der Inhalt bleibt sichtbar, nachdem die Stromversorgung getrennt wurde.

Technische Daten

Betriebsspannung 3,3 V
Displayfarbe Schwarz / Weiß
Display-Schnittstelle 3-Draht-SPI / 4-Draht-SPI
Touch-Typ Kapazitive Berührung
Touch-Schnittstelle I2C
Berührungspunkte Max. 5
Graustufen 2
Auflösung 250 × 122 Pixel
Displaygröße 48.55 × 23.70mm
Außenabmessungen 69.15 × 38.90mm
Zeit für vollständige Aktualisierung 2 s
Zeit für Teilaktualisierung 0.3s
Leistungsaufnahme beim Aktualisieren 26.4 mW typ.
Punktabstand 0.194 × 0.194mm
Standby-Strom <0.01uA

Warum E-Paper?

E-Paper reflektiert Umgebungslicht wie bedrucktes Papier, bleibt bei Lampen- oder natürlichem Licht lesbar und behält den zuletzt angezeigten Inhalt bei, nachdem die Stromversorgung getrennt wurde.

Vorteile des E-Paper-Displays

Gehäusedesign

Das ABS-Schutzgehäuse verfügt über präzise Aussparungen, abgerundete Ecken und abgeschrägte Seiten für einen besseren Stand. Die Wärmeableitungsöffnungen auf der Rückseite können mit Wärmeleitband kombiniert werden, um die Kühlung zu verbessern.

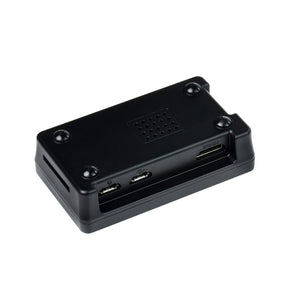

ABS-Gehäuse mit präziser Aussparungsgestaltung

Unterstützung der Raspberry-Pi-Zero-Serie

Der standardmäßige 40-polige GPIO-Header ist für Boards der Raspberry-Pi-Zero-Serie ausgelegt. Der in den Referenzbildern gezeigte Raspberry Pi ist nicht enthalten.

Kompatibilität mit Raspberry-Pi-Zero-Serien

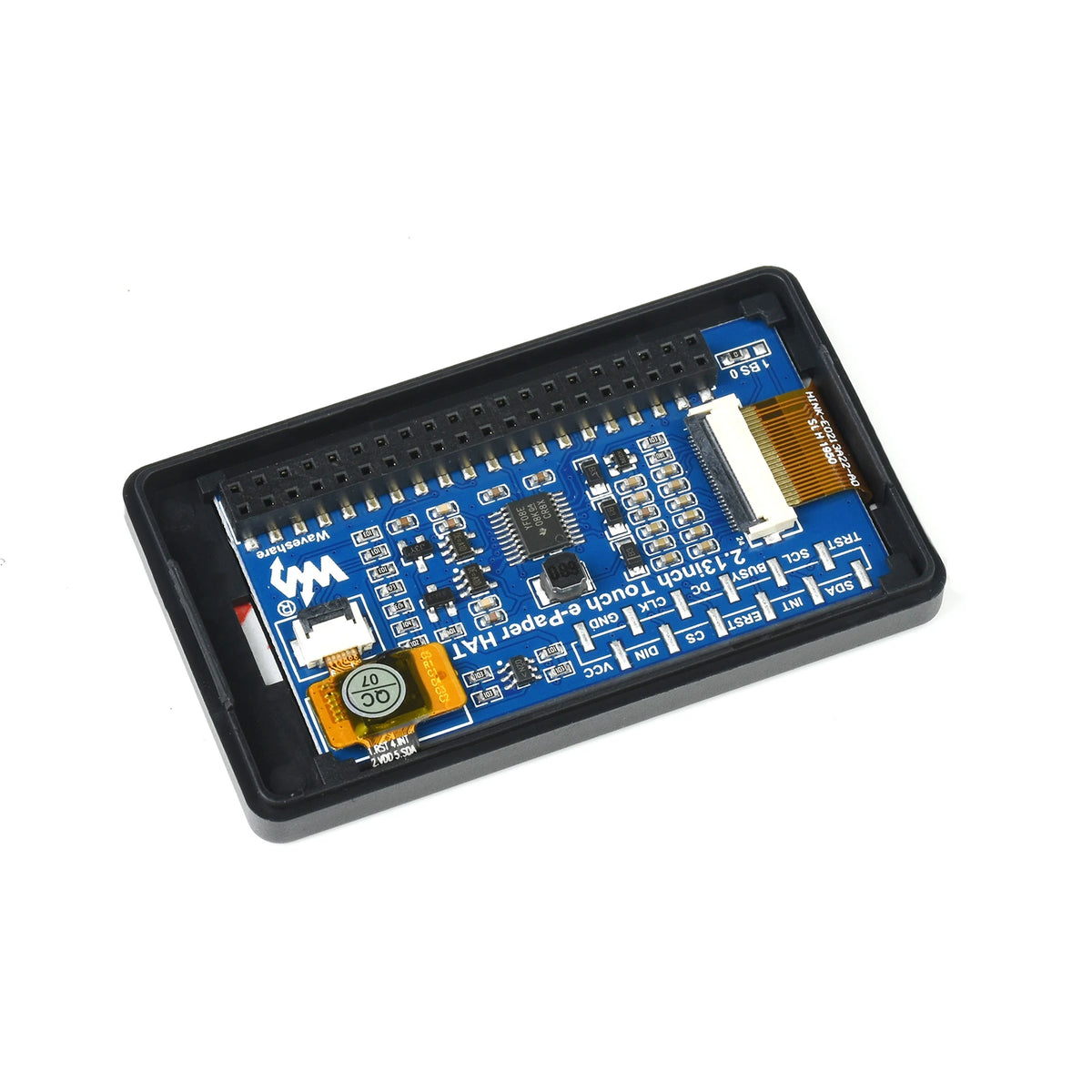

Pinbelegung und Steuerschnittstelle

Das Display wird über SPI gesteuert. Das Touchpanel verwendet I2C-Signale über die integrierte Schnittstelle.

VCC 3,3 V
GND Masse
DIN / CLK SPI-MOSI / SPI-SCK
CS / DC SPI-Chipauswahl / Auswahl des Datenbefehls
RST / BUSY Reset-/Busy-Statusausgang des Displays
INT Interrupt-Signal des Touch-Controllers
SCL / SDA I2C-Takt-/Datensignal des Touch-Controllers
Pinbelegung des 2,13-Zoll-Touch-E-Paper-Displays mit Gehäuse

Demonstration

Geeignet für Raspberry-Pi-Zero-Dashboards, energiesparende Statusanzeigen, kompakte Steuerschnittstellen, Regaletiketten, Asset-Tags und interaktive E-Paper-Projekte.

Demonstration des 2,13-Zoll-Touch-E-Paper-Displays

Installation

Installationsreferenz für das 2,13-Zoll-Touch-E-Paper-Display mit Gehäuse

Außenabmessungen

2,13-Zoll-Touch-E-Paper-Display mit Gehäuse – Außenabmessungen
