LILYGO T-Call ESP32 Wireless-Modul-SIM-Antennen-Entwicklungsboard

Artikelnummer: LILYGO-H700
Stil: A7670 [H700]
Angebotspreis 33,60 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Zur Wunschliste hinzufügen
LILYGO T-Call ESP32 Wireless-Modul-SIM-Antennen-Entwicklungsboard

LILYGO T-Call ESP32 Wireless-Modul-SIM-Antennen-Entwicklungsboard

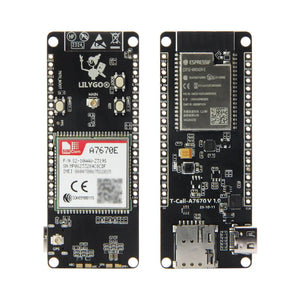

Das T-Call-A7670E ist ein vielseitiges, leistungsstarkes Entwicklungsboard mit einem ESP32-basierten Mikrocontroller, A7670E-LTE-Konnektivität und WLAN-Funktionen. Das Board eignet sich ideal für IoT- und eingebettete Kommunikationsprojekte, unterstützt verschiedene Kommunikationsprotokolle und bietet eine nahtlose drahtlose Integration für anspruchsvolle Anwendungen.

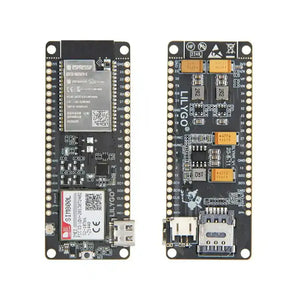

Das SIM800-GSM/GPRS-Modul ist ein äußerst vielseitiges und effizientes Kommunikationsmodul, das für IoT- und eingebettete Anwendungen entwickelt wurde. Dank der Unterstützung von GSM und GPRS ermöglicht es eine zuverlässige Mobilfunkkommunikation für verschiedene Einsatzbereiche, darunter Fernsteuerung, Datenübertragung und IoT-Vernetzung. Mit der integrierten Unterstützung für Nano-SIM-Karten (2G) lässt sich das Modul nahtlos in Ihre kommunikationsbasierten Projekte integrieren.

Wichtige Merkmale

  • Mikrocontroller: ESP32
  • LTE- und GSM-Modul: A7670E
  • WLAN: 802.11 b/g/n (Wi-Fi 4)
  • Bluetooth: v4.2 BR/EDR und BLE
  • Drahtlose Kommunikation: I2C, SPI, UART, SDIO, I2S, CAN
  • Flash-Speicher: 4MB
  • PSRAM: 4MB
  • USB-Schnittstelle: Unterstützt USB 2.0 für die Gerätekommunikation
  • Konnektivität: TCP/IP, IPv4, IPv6, DNS und mehr
  • Unterstützte Betriebssysteme: Funktioniert mit Android, Linux und Windows 7/8/10
  • Stromversorgung: 3.4V ~ 4.2V
  • SIM-Karten-Unterstützung: 1.8V / 3.0V



Anwendungen

  • IoT-Projekte: Perfekt für Anwendungen im Internet der Dinge und bietet zuverlässige Konnektivität.
  • Eingebettete Systeme: Ideal für die Integration in verschiedene eingebettete Systeme.
  • Telekommunikationsprojekte: Unterstützt LTE-, GSM- und WLAN-Kommunikation für vielfältige Telekommunikationsanforderungen.
  • Fernüberwachung: Ermöglicht die effiziente Überwachung entfernter Systeme und Geräte.
  • Datenübertragung: Ermöglicht eine nahtlose und schnelle Datenübertragung für verschiedene Anwendungen.
  • Mobile Anwendungen: Geeignet für die Entwicklung mobiler Anwendungen, die eine stabile Verbindung erfordern.
  • Echtzeitkommunikation: Dank der schnellen LTE-Datenübertragungsraten eignet sich das Gerät hervorragend für die Echtzeitkommunikation.



Technische Daten für T-Call-A7670E:

  • MCU: ESP32
  • LTE/GSM-Chip: A7670E
  • Flash: 4MB
  • PSRAM: 4MB
  • Drahtlose Konnektivität:
    • WLAN: 802.11 b/g/n
    • Bluetooth: v4.2 BR/EDR und BLE
  • Konnektivitätsprotokolle: I2C, SPI, UART, SDIO, I2S, CAN
  • SIM-Steckplatz: Nano-SIM (2G-GSM-Netz)
  • Betriebsspannung: 3,4 V bis 4,2 V
  • JST-Anschluss: Unterstützt Li-Po-Akku (JST PH, 2-polig, 2,0 mm)
  • Power-IC: IP5306
  • Abmessungen: 24,0 mm x 24,0 mm x 2,3 mm
  • Gewicht: 14.5g
  • Betriebssystemkompatibilität: Windows, Linux, Android

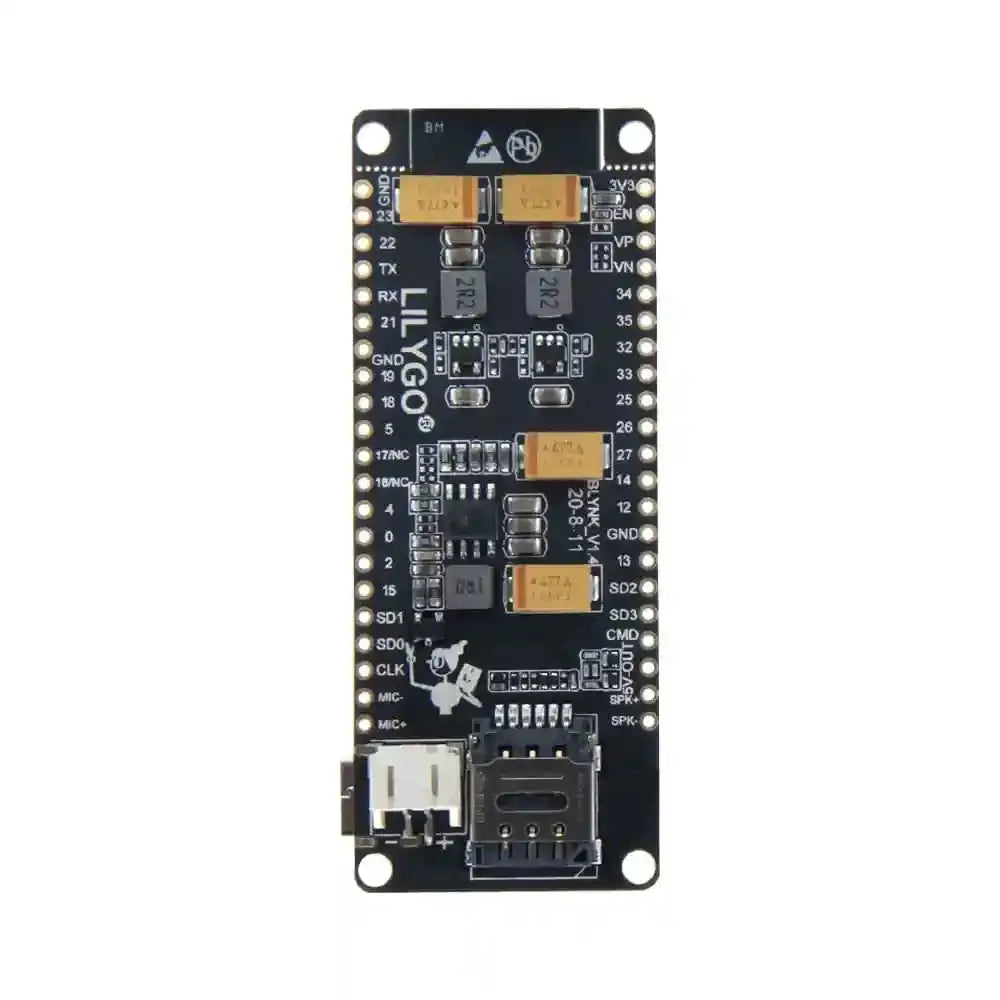

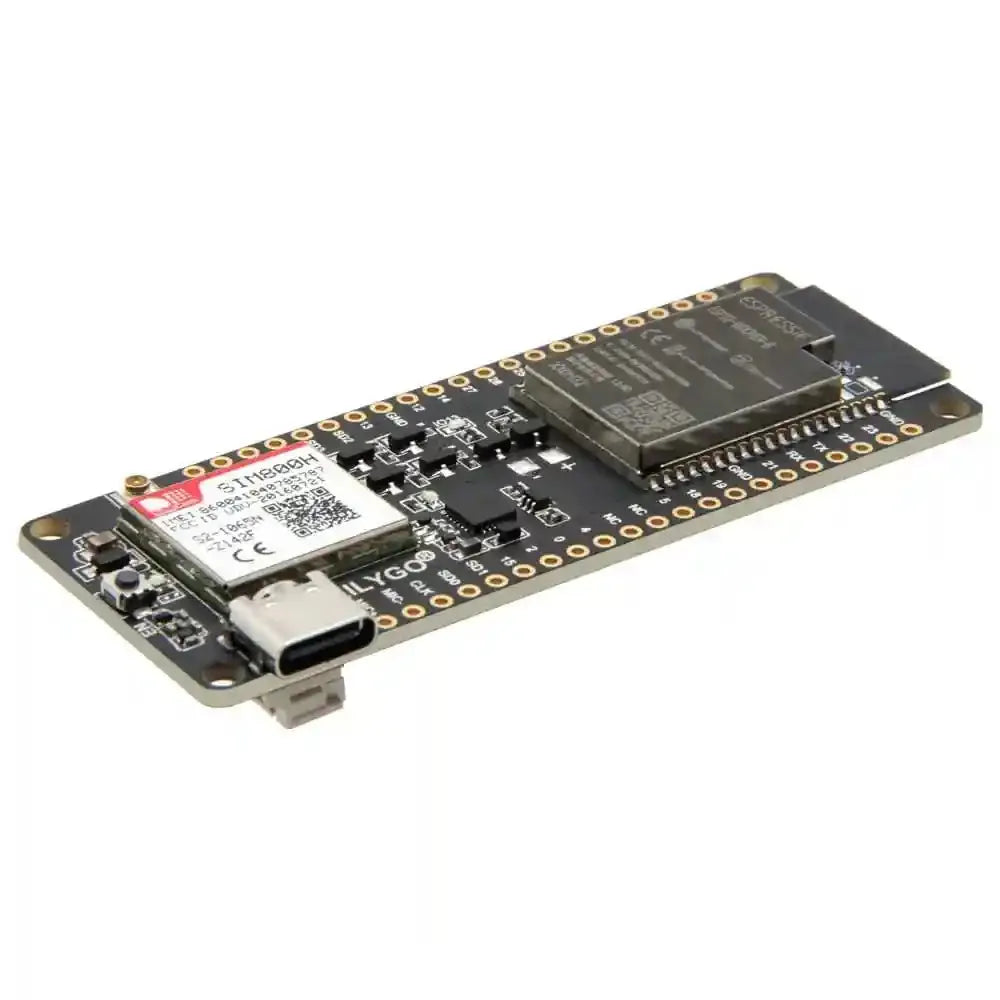

Technische Daten für SIM800:

  • GSM/GPRS: SIM800H-Chip
  • SIM-Kartensteckplatz: Nano-SIM (unterstützt 2G-GSM/GPRS-Netz)
  • Taktfrequenz: 240 MHz
  • Flash: 4MB / 8MB
  • PSRAM: 8MB
  • Drahtlose Konnektivität:
    • WLAN: 802.11 b/g/n
    • Bluetooth: v4.2 BR/EDR und BLE
  • Stromversorgung: USB Type-C oder Li-Po-Akku
  • Serieller Chip: CH9102 (für USB zu UART)
  • Peripherieschnittstellen: I2C, SPI, UART, SDIO, I2S, CAN
  • Taste: EN (Aktivieren)
  • Lade-IC: IP5306 für eine effiziente Stromregelung
  • Erweiterbare Funktionen: Unterstützt die Erweiterung um Pins für Mikrofon und Lautsprecher (standardmäßig ohne Mikrofon und Lautsprecher geliefert)

Im Lieferumfang enthalten

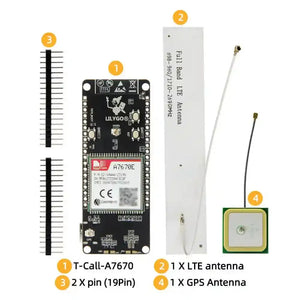

A7670E

  • 1 x T-Call-A7670E-Board
  • 1 x LTE-Antenne
  • 1 x GPS-Antenne
  • 2 x 19-polige Stiftleisten

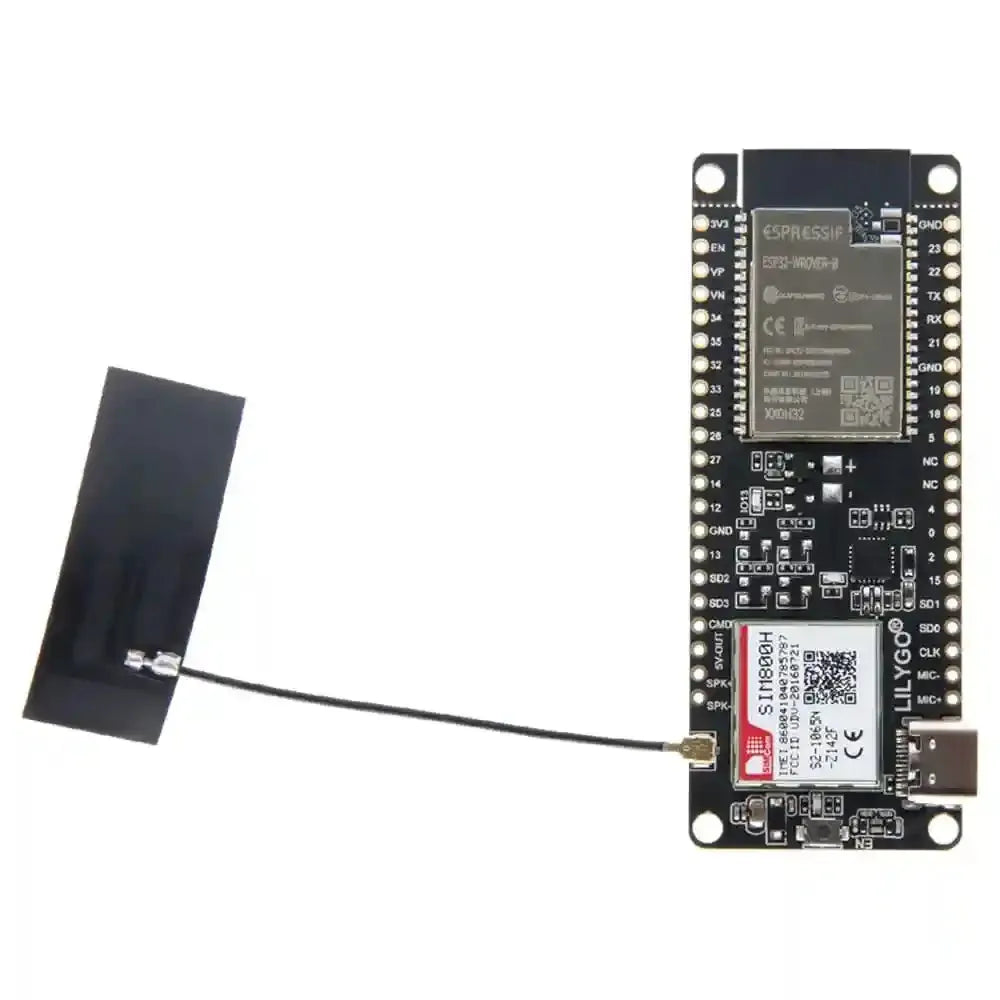

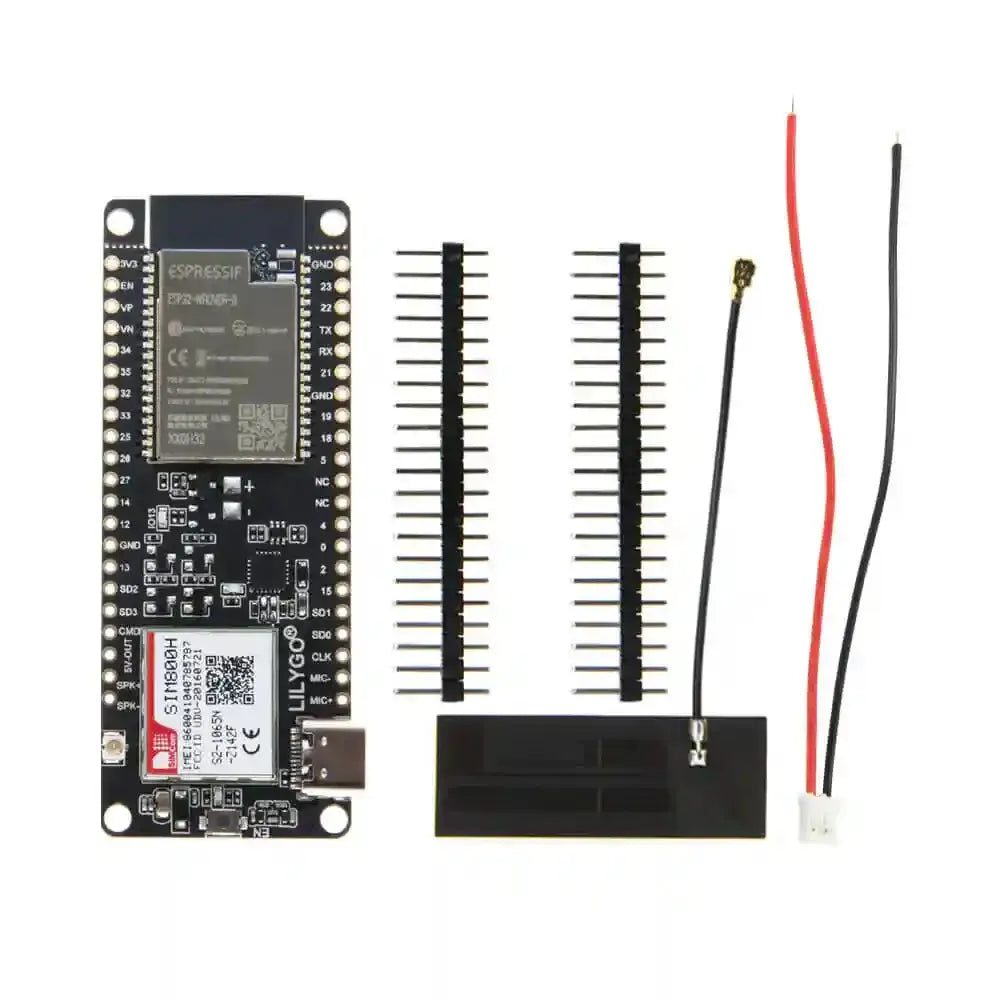

SIM800H

  • 1 X SIM800H
  • 1 X Stromkabel(PH 2-polig 2,0 mm)
  • 1 X SIM-Antenne(~7 cm)
  • 2 X Pins



Dieses Produkt ist für globale Kompatibilität in Regionen wie Europa, China, Südkorea und Thailand ausgelegt und unterstützt mehrere LTE-Bänder sowie GSM-Frequenzen. Ganz gleich, ob Sie mit WLAN, Bluetooth oder LTE arbeiten – dieses Board ist eine ideale Wahl für leistungsstarke Embedded-Entwicklung.
