Waveshare 4.2" e-papirskærmmodul 400x300
4,2-tommers e-papirmodul
4,2-tommers e-papirdisplaymodul
Et sort-hvidt e-papirdisplaymodul på 400 × 300 med SPI-grænseflade, understøttelse af delvis opdatering, bred betragtningsvinkel og ekstremt lavt strømforbrug til indlejrede informationsdisplays.
Vigtige funktioner
- 4,2-tommers e-papirpanel med en opløsning på 400 × 300.
- Sort-hvidt display med 4 gråtoner.
- Understøtter delvis opdatering; fuld opdatering tager cirka 5 sekunder.
- Ingen baggrundsbelysning nødvendig; indholdet forbliver synligt, efter strømmen er afbrudt.
- SPI-grænseflade til Raspberry Pi, Jetson Nano, Arduino, STM32 og andre controllerkort.
- Indbygget spændingsoversætter, der sikrer kompatibilitet med 3,3 V- og 5 V-MCU'er.
Specifikationer
| Driftsspænding | 3,3 V / 5 V |
|---|---|
| Displayfarve | Sort / hvid |
| Grænseflade | 3-leder SPI / 4-leder SPI |
| Gråtoner | 4 |
| Opløsning | 400 × 300 pixels |
| Displaystørrelse | 84.8 × 63.6mm |
| Konturmål | 103.0 × 78.5mm |
| Tid til fuld opdatering | 5 s |
| Hurtig opdateringstid | 1,5 s, tilgængelig på V2-versionen |
| Tid til delvis opdatering | 0.4s |
| Opdateringseffekt | 26.4mW typ. |
| Standbystrøm | <0.01uA |
Hvorfor e-papir
E-papir reflekterer det omgivende lys ligesom trykt papir, så det er let at læse i lamper eller naturligt lys. Det kræver ingen baggrundsbelysning og bevarer det senest viste indhold, efter strømmen er afbrudt.
SPI-grænseflade
Modulet bruger SPI og kan tilsluttes almindelige controllerkort. Pin-funktionerne er angivet nedenfor for hurtig integration.
| VCC | 3,3 V / 5 V |
|---|---|
| GND | Jord |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | SPI-chipvalg, aktiv lav |
| DC | Valg af data/kommando |
| RST | Ekstern nulstilling, aktiv lav |
| BUSY | Output for optaget-status |
Eksempler på anvendelse
Velegnet til prisskilte, hyldeforkanter, mærkning af aktiver eller udstyr, navneskilte til konferencer, industrielle instrumenter og informationspaneler med lavt strømforbrug.

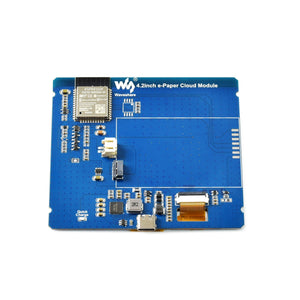

Produktvisning
Konturmål
