Waveshare RGB plnobarevný LED maticový panel s roztečí 4 mm 80x40

SKU: Waveshare-34431
Akční cena 29,35 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Přidat na seznam přání
Waveshare RGB Full-color LED Matrix Panel 4mm Pitch 80x40 - image 1

Waveshare RGB plnobarevný LED maticový panel s roztečí 4 mm 80x40

29,35 €

Details

Podrobnosti

Plnobarevný RGB LED maticový panel, rozteč 4 mm, 80 × 40 pixelů, nastavitelný jas

80 × 40 plnobarevný LED maticový panel

3200 samostatných RGB LED, rozteč 4 mm

podporuje ESP32 / Raspberry Pi / Arduino / STM32

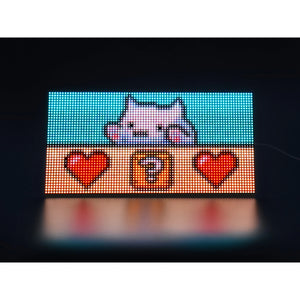

Plnobarevný RGB LED maticový panel, pohled zepředu a funkce


* tento produkt je pouze základní panel a pro zobrazování vyžaduje hostitelský řídicí systém, například ESP32, Raspberry Pi, Arduino nebo STM32.

Hlavní funkce

  • Produkt je plnobarevný RGB LED bodový maticový modul s rozlišením 80 × 40, který obsahuje 3200 LED a je vybaven dvěma konektory HUB75; podporuje kaskádové rozšíření a rychlou integraci.
  • 3200 samostatných RGB LED, plnobarevné zobrazení, nastavitelný jas
  • 80 × 40 pixelů, rozteč 4 mm, umožňuje zobrazovat text, barevné obrázky nebo animace
  • Rozměry 320 × 160 (mm), střední velikost, vhodné pro stolní displej pro kutily nebo nástěnný displej
  • Dva integrované konektory HUB75, jeden pro vstup dat z řídicí jednotky a druhý pro výstup; podporuje řetězení

Poskytuje zdroje pro vývoj s otevřeným zdrojovým kódem (příklady pro ESP32 / Raspberry Pi / Arduino / STM32)

Rozměry Specifikace
320 × 160 (mm) Pixely
80 × 40 = 3200 BODŮ Rozteč
4 mm 1R1G1B
Tvar pixelu Pozorovací úhel
≥140° Typ ovládání
synchronizace Řízení
skenování 1/20 Konektor
HUB75 Napájecí zdroj
5 V / 4 A (vstup přes konektor VH4) Napájení

≤20 W

Definice konektorů

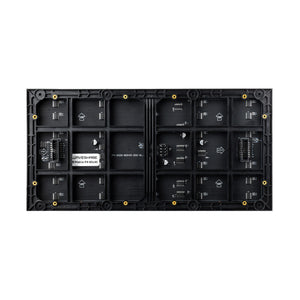

Definice zapojení pinů zadního pohledu na RGB LED maticový panel 80 × 40

* tento pohled zezadu slouží pouze jako reference; popisky na desce plošných spojů a rozložení se mohou mezi jednotlivými výrobními sériemi mírně lišit, software je však kompatibilní. Pin * tento pohled zezadu slouží pouze jako reference; popisky na desce plošných spojů a rozložení se mohou mezi jednotlivými výrobními sériemi mírně lišit, software je však kompatibilní. Pin
Popis VCC napájecí vstup 5 V GND
zem R1 data vyššího bitu R R2
data nižšího bitu R G1 data vyššího bitu G G2
data nižšího bitu G B1 data vyššího bitu B B2
data nižšího bitu B A volba řádku A B
volba řádku B C D volba řádku C
volba řádku D E volba řádku E taktovací vstup
LAT/STB záchytný pin OE povolení výstupu

konstrukce s možností řetězení

Více LED maticových panelů lze propojit do řetězce a vytvořit tak větší panel
prostřednictvím vstupního/výstupního konektoru HUB75

80 × 40 plnobarevný LED maticový panel s možností řetězení
Poznámka: Každý RGB LED maticový panel vyžaduje při propojení samostatný napájecí zdroj 5 V / 4 A nebo vyšší.

Scénáře použití

Stolní zařízení pro kutily nebo nástěnný displej, informační tabule, monitor prostředí...

stolní zařízení pro kutily
displej pro montáž na stěnu
informační tabule
monitor prostředí

Představení produktu


80 × 40 plnobarevný LED maticový panel, představení produktu

Rozměry

80 × 40 plnobarevný LED maticový panel, rozměry
