Seeed Studio XIAO 2kanálové Wi-Fi relé AC

SKU: Seeed-114993526
Běžná cena 31,45 € Akční cena 29,35 €
7% SLEVA
incl. VAT
excl. VAT
📦 From 50€ in Germany, 100€ in the EU, 45€ in the US!
⏳
Pre-orders are available!
This item is not ready for immediate dispatch. Place your order and pay now to reserve it.
Estimated dispatch: 10–20 days after ordering.
Timing depends on supplier replenishment and may change. Shipping transit time is additional. This is an estimate, not a guaranteed dispatch or delivery date. We will notify you when your order ships or if the estimate changes. For a time-sensitive order, please contact us before paying.

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Přidat na seznam přání
Seeed Studio XIAO 2-Channel Wi-Fi AC Relay white background angled product image

Seeed Studio XIAO 2kanálové Wi-Fi relé AC

29,35 €

Popis

Dvoukanálové Wi-Fi AC relé Seeed Studio XIAO je kompaktní reléový modul pro chytrou domácnost postavený na XIAO ESP32-C3 pro bezpečné a flexibilní spínání síťového napětí. Toto dvoukanálové Wi-Fi relé poskytuje nezávislé ovládání AC pro dvě zátěže, vestavěné monitorování spotřeby a přímou kompatibilitu s pracovními postupy ovládání relé pomocí ESPHome, takže jde o praktickou volbu pro modernizaci stávajících spotřebičů a stavbu spolehlivého reléového modulu pro Home Assistant.

Protože je toto dvoukanálové Wi-Fi AC relé Seeed Studio XIAO od začátku určeno pro automatizaci přes Wi-Fi a přehled o spotřebě, dobře se hodí pro osvětlení, ventilátory, zásuvky, ovládání menších spotřebičů a distribuovanou automatizaci místností. Pokud hledáte dvoukanálové Wi-Fi relé, které může fungovat jako reléový modul pro chytrou domácnost s lokálním ovládáním a měřením, tato deska představuje mnohem čistší výchozí řešení než vlastní kombinování relé, mikrokontroléru a obvodu pro měření spotřeby.

Funkce

  • Dvoukanálové Wi-Fi AC relé Seeed Studio XIAO s nezávislým dvoukanálovým spínáním AC.
  • Provedení dvoukanálového Wi-Fi relé pro ovládání dvou samostatných AC zátěží.
  • Jádro XIAO ESP32-C3 s výbornou kompatibilitou s ovládáním relé pomocí ESPHome a lokální automatizací.
  • Reléový modul pro chytrou domácnost s vestavěným sledováním proudu a výkonu.
  • Pracovní postup s reléovým modulem pro Home Assistant a integrace chytré domácnosti přes Wi-Fi.
  • Architektura bistabilního relé s magnetickým ovládáním pro efektivní a spolehlivé spínání.
  • Podpora ovládání externím spínačem pro integraci fyzických nástěnných spínačů nebo ručních spouštěčů.

Specifikace

Kategorie Položka Podrobnosti
Produkt Model Dvoukanálové Wi-Fi AC relé Seeed Studio XIAO
Řídicí jednotka Mikrokontrolér XIAO ESP32-C3
Relé Kanály 2

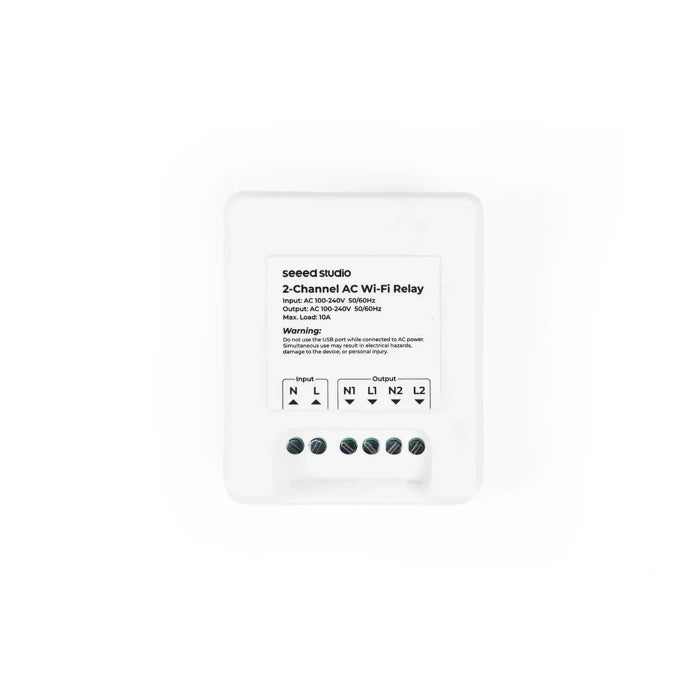

Vstup / výstup AC Jmenovité hodnoty 100–240 V~ 50/60 Hz, max. 10 A
Zatížení Maximální zatížení 2400W @ 240V
Měření Integrovaný obvod BL0942
Měření Chyba měření činné energie 0.1%
Měření Dynamický rozsah 4000:1
Bezdrátové Wi-Fi 2,4GHz Wi-Fi
Mechanické Rozměry 58 × 70 × 38 mm
Mechanické Kryt Bílý kryt vytištěný na 3D tiskárně

Použití

  • Reléový modul pro chytrou domácnost pro ovládání osvětlení, ventilátorů, zásuvek a spotřebičů.
  • Projekty s reléovým modulem pro Home Assistant pro lokální automatizaci místností a ovládání z nástěnného panelu.
  • Projekty pro ovládání relé pomocí ESPHome, které vyžadují přehled o spotřebě a spínání dvou kanálů.
  • Dodatečná automatizace stávajících střídavých zátěží bez nutnosti výměny samotných spotřebičů.
  • Scénáře s energeticky uvědomělým řízením, kde je důležité spínání i měření.

Seznam produktů

  • Dvoukanálové Wi-Fi AC relé s 3D tištěným krytem (bílé) × 1

Další obsah

Uspořádání zapojení: Nejdůležitější praktickou otázkou u dvoukanálového Wi-Fi relé je vždy jeho zapojení v reálné instalaci. Toto dvoukanálové Wi-Fi AC relé Seeed Studio XIAO má přehledné uspořádání svorkovnice, takže se snáze začlení do řešení s modulem relé pro chytrou domácnost a instalace se obejde bez zbytečného tápání.

Pokyny k zapojení Seeed Studio XIAO – dvoukanálové Wi-Fi AC relé

Zařazení hardwaru: Díky modulu XIAO ESP32-C3, dvěma relé, měření a podpoře automatizace přes Wi-Fi v jednom krytu se tato deska více podobá hotovému modulu relé pro Home Assistant než základnímu vývojářskému relé. Díky tomu se hodí jak pro praktické nasazení v jednotlivých místnostech, tak pro prototypování.

Přehled hardwaru Seeed Studio XIAO – dvoukanálové Wi-Fi AC relé

Směr nasazení: Pokud je vaším cílem ovládání relé pomocí ESPHome, lokální sledování spotřeby energie a vstup pro externí nástěnný spínač, tato deska spojuje tyto požadavky do jednoduššího řešení, než kdybyste si sami sestavovali několik modulů.

Zdroje

Často kladené otázky

Q: K čemu tato deska především slouží?
A: Jde o dvoukanálové Wi-Fi relé pro spínání dvou střídavých zátěží, které zároveň podporuje měření a ovládání relé pomocí ESPHome.

Q: Je vhodná pro Home Assistant?
A: Ano. Tato deska se dobře hodí pro použití jako modul relé pro Home Assistant, zejména pokud chcete lokální automatizaci přes Wi-Fi s údaji o spotřebě energie.

Q: Proč zvolit tento modul místo běžné reléové desky?
A: Běžné reléové desce obvykle chybí integrované měření, zaměření na automatizaci přes Wi-Fi a kompaktní kryt. Tento modul relé pro chytrou domácnost to vše spojuje v úhlednějším provedení.

Q: Mohu s ní používat fyzické spínače?
A: Ano. Deska podporuje ovládání externím spínačem, což je užitečné pro kombinování manuálních vstupů s inteligentní automatizační logikou.
