Vysílač s přijímačem Seeed Studio Wi-Fi HaLow pro modul XIAO FGH100M-H
Popis

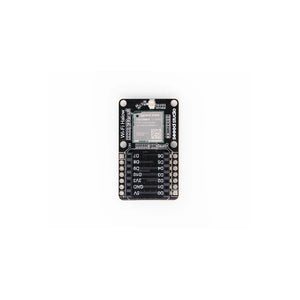

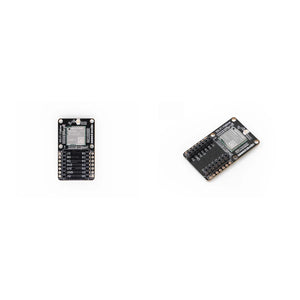

Vysílač-přijímač Seeed Studio Wi-Fi HaLow pro XIAO je kompaktní deska Wi-Fi HaLow XIAO založená na modulu Quectel FGH100M-H. Přináší sítě sub-1GHz podle standardu IEEE 802.11ah do ekosystému Seeed Studio XIAO a poskytuje kompaktním koncovým bodům IoT delší dosah, lepší průchod signálu zdmi a bezdrátový provoz s nižší spotřebou než běžné Wi-Fi s krátkým dosahem.
Tato deska FGH100M-H Wi-Fi HaLow je určena pro vývoj koncových zařízení na bázi XIAO, vzdálených senzorů, zařízení chytré domácnosti, zemědělského IoT, systémů monitorování životního prostředí a uzlů chytrých měst. Po spárování se zařízením HaLow na straně brány může být modul Seeed XIAO Wi-Fi HaLow součástí dálkové sítě IoT založené na IP namísto systému telemetrie omezeného pouze na malé datové pakety.
Regionální upozornění: tato deska pracuje v pásmu 902–928 MHz. Před použitím v nasazeném produktu ověřte místní předpisy pro rádiová zařízení.
Funkce
- Wi-Fi HaLow / IEEE 802.11ah: bezdrátové sítě s dlouhým dosahem v pásmu pod 1 GHz pro kompaktní uzly IoT.
- Ekosystém XIAO: deska Wi-Fi HaLow XIAO využívá kompaktní rozšiřující formát pro projekty Seeed Studio XIAO.
- Platforma modulu FGH100M-H: podporuje provoz v pásmu 902–928 MHz, anténu 1 × 1 a fyzickou rychlost 802.11ah až 32,5 Mb/s.
- Role na straně koncového bodu: režim STA činí modul Seeed XIAO Wi-Fi HaLow vhodným pro klientská zařízení připojující se k síti HaLow.
- Bezpečnostní funkce: podporuje AES, SHA-256, SHA-384, SHA-512 a WPA3.
- Podpora externí antény: anténní konektor IPEX umožňuje přizpůsobit desku FGH100M-H Wi-Fi HaLow požadavkům krytu a dosahu.
Specifikace
| Protokol WLAN | IEEE 802.11ah |
| Frekvenční pásmo Wi-Fi | 902-928 MHz |
| Anténa Wi-Fi | 1 x 1 |
| Modulační režim Wi-Fi | OFDM, BPSK, QPSK, 16QAM, 64QAM |
| Režim šifrování | AES, SHA-256, SHA-384, SHA-512, WPA3 |
| Provozní režim Wi-Fi | STA |
| Provozní teplotní rozsah | -30 °C až +85 °C |
| Rozšířený teplotní rozsah | -40 °C až +85 °C |
| Fyzická rychlost (max.) | 802.11ah: 32,5 Mb/s |
| Napájecí napětí | VBAT: 3,0–3,6 V, typicky 3,3 V |
| Napájecí napětí I/O | VDD_IO: 1,62–3,6 V, typicky 1,8/3,3 V |
| Napájecí napětí FEM | VDD_FEM: 3,0–5,25 V, typicky 5 V |
| Rozměry desky | 42 x 25 mm |
| Rozhraní | SPI, SDIO, anténní konektor IPEX |
Aplikace
- Zařízení chytré domácnosti, která potřebují desku Wi-Fi HaLow XIAO s lepším dosahem a průchodem signálu zdmi.
- Zemědělské IoT, monitorování skleníků, automatizace farem a venkovní senzory prostředí využívající desku FGH100M-H Wi-Fi HaLow.
- Vzdálené koncové body pro monitorování pomocí AI, kde kompaktní modul Seeed XIAO Wi-Fi HaLow odesílá rozsáhlejší data přes bezdrátové připojení long range IoT.
- Průmyslová automatizace a distribuované snímací uzly využívající hostitelské desky XIAO a bezdrátové připojení IEEE 802.11ah.
- Infrastruktura chytrých měst a systémy monitorování životního prostředí, které potřebují dálkové připojení IoT na bázi IP.
Seznam produktů
| 1 | Modul Wi-Fi HaLow |
Další obsah
Transceiver Seeed Studio Wi-Fi HaLow pro XIAO lze nejlépe chápat jako desku FGH100M-H Wi-Fi HaLow určenou pro koncové zařízení. Praktická síť IoT s dlouhým dosahem často používá tuto desku Wi-Fi HaLow XIAO na straně klienta a modul Mini PCIe HaLow na straně infrastruktury nebo brány.

Oficiální pokyny Seeed používají pro vývoj softwaru XIAO ESP32S3 a pracovní postup s MM-IoT SDK. Deska FGH100M-H Wi-Fi HaLow není jen prodlužovač dosahu; je součástí skutečné topologie sítě Wi-Fi HaLow.

Pro koncové zařízení IoT s dlouhým dosahem poskytuje modul Seeed XIAO Wi-Fi HaLow projektům XIAO bezdrátové připojení prostřednictvím IEEE 802.11ah, aniž by bylo nutné přejít na velký formát brány. Díky tomu je deska užitečná pro senzory IoT s dlouhým dosahem, kompaktní řídicí uzly a zařízení pro nasazení v terénu.
Související články o Wi-Fi HaLow:
- Co je Wi-Fi HaLow a proč je pro IoT důležité?
- Wi-Fi vs. Wi-Fi HaLow vs. LoRaWAN: Co se skutečně mění v reálných nasazeních IoT?
- Vytvoření systému vzdáleného monitorování pomocí AI a Wi-Fi HaLow
Zdroje
- Začínáme s modulem Wi-Fi HaLow pro XIAO
- MorseMicro MM-IoT-SDK
- Repozitář Seeed mm-iot-esp32
- Dokumentace MM-IoT
- PDF schématu desky Wi-Fi HaLow XIAO
- Soubor KiCAD PCB desky Wi-Fi HaLow XIAO
- Specifikace modulu Quectel FGH100M-H
Stručně řečeno, tato deska je kompaktní stavební prvek pro IoT s dlouhým dosahem v projektech XIAO, zejména když koncové zařízení IoT s dlouhým dosahem potřebuje Wi-Fi HaLow namísto běžné Wi-Fi s krátkým dosahem.
Pro návrhy na straně koncových zařízení tento modul udržuje vývoj IoT s dlouhým dosahem dostatečně kompaktní pro prototypy ve formátu XIAO.
Časté dotazy
K čemu se tato deska především používá?
Transceiver Seeed Studio Wi-Fi HaLow pro XIAO se používá především jako kompaktní deska Wi-Fi HaLow XIAO pro vývoj IoT na straně koncových zařízení.
Podporuje IEEE 802.11ah?
Ano. Deska FGH100M-H Wi-Fi HaLow podporuje provoz IEEE 802.11ah v pásmu 902–928 MHz.
V čem se liší od modulu Mini PCIe?
Modul Seeed XIAO Wi-Fi HaLow a deska FGH100M-H Wi-Fi HaLow jsou vhodnější pro kompaktní koncová zařízení XIAO. Modul Mini PCIe je vhodnější pro integraci na straně brány nebo hostitele.
Které články bych si měl(a) přečíst jako první?
Pro plánování IoT s dlouhým dosahem pomocí IEEE 802.11ah si přečtěte propojený přehled Wi-Fi HaLow, srovnání Wi-Fi, HaLow a LoRaWAN a průvodce vzdáleným monitorováním pomocí AI, abyste pochopili, jak do reálného nasazení IoT s dlouhým dosahem zapadají deska Wi-Fi HaLow XIAO, modul Seeed XIAO Wi-Fi HaLow a síť IEEE 802.11ah.
