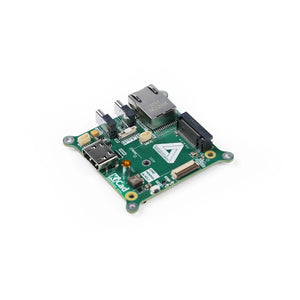

Seeed Studio CM5 MINIMA compact carrier board white background main product image

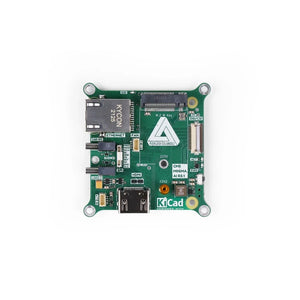

Seeed Studio CM5 MINIMA compact carrier board white background front product image
Seeed Studio CM5 MINIMA compact carrier board white background rear product image
Seeed Studio CM5 MINIMA compact carrier board lifestyle product image

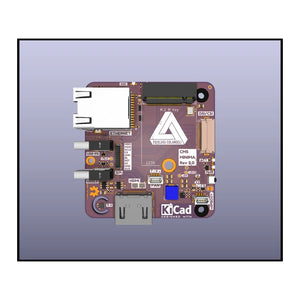

Seeed Studio CM5 MINIMA compact carrier board rendered front image

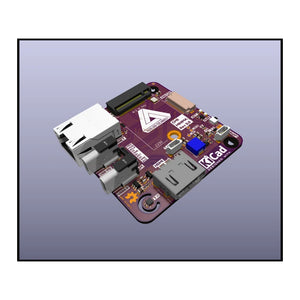

Seeed Studio CM5 MINIMA compact carrier board rendered side image

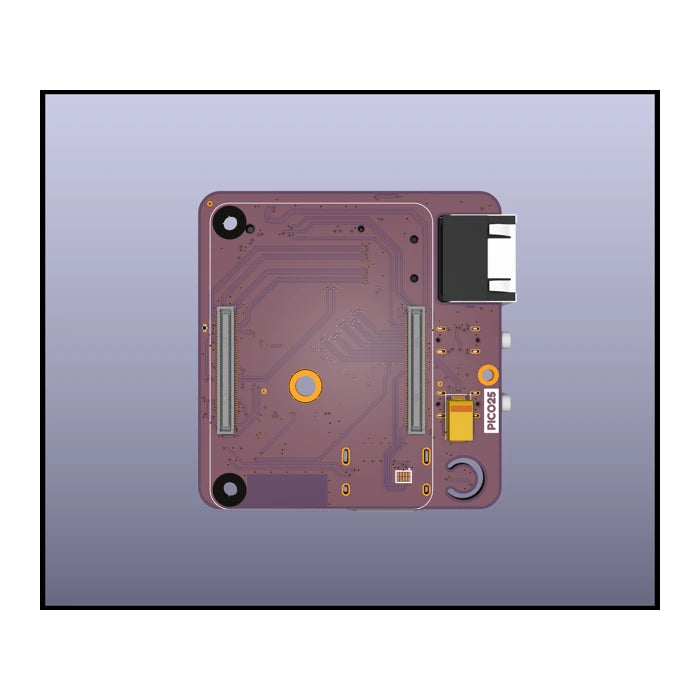

Seeed Studio CM5 MINIMA compact carrier board rendered rear image

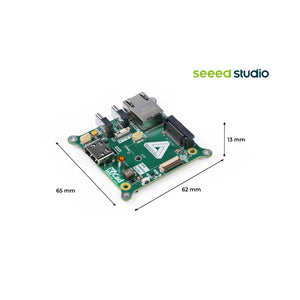

Seeed Studio CM5 MINIMA compact carrier board dimensions image
Seeed Studio CM5 MINIMA compact carrier board white background main product image
Seeed Studio CM5 MINIMA compact carrier board white background front product image
Seeed Studio CM5 MINIMA compact carrier board white background rear product image
Seeed Studio CM5 MINIMA compact carrier board lifestyle product image
Seeed Studio CM5 MINIMA compact carrier board rendered front image
Seeed Studio CM5 MINIMA compact carrier board rendered side image
Seeed Studio CM5 MINIMA compact carrier board rendered rear image
Seeed Studio CM5 MINIMA compact carrier board dimensions image

Kompaktní nosná deska Seeed Studio CM5 MINIMA pro Raspberry Pi CM5

SKU: Seeed-114993698
Běžná cena 94,45 € Akční cena 83,95 €
11% SLEVA
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Přidat na seznam přání
Seeed Studio CM5 MINIMA compact carrier board white background main product image

Kompaktní nosná deska Seeed Studio CM5 MINIMA pro Raspberry Pi CM5

83,95 €

Popis

Seeed Studio CM5 MINIMA je kompaktní nosná deska vytvořená pro Raspberry Pi Compute Module 5. Jako účelově navržená nosná deska Raspberry Pi Compute Module 5 poskytuje Seeed Studio CM5 MINIMA vývojářům menší hardwarovou základnu pro vestavěné systémy, přenosná edge zařízení, kompaktní brány a vlastní rozhraní, která vyžadují větší flexibilitu než pevně daný jednodeskový počítač.

Seeed Studio CM5 MINIMA zachovává to podstatné: USB-C PD pro napájení, USB 2.0, gigabitový Ethernet, HDMI, konektor CSI/DSI a slot PCIe M.2 M-Key. Díky této kombinaci je tato kompaktní nosná deska atraktivní pro vestavěné systémy, které kolem Raspberry Pi Compute Module 5 potřebují výstup displeje, síťové připojení, rozšíření úložiště nebo malé uspořádání připravené na akcelerátor.

Pokud je vaším cílem sestavit vestavěné systémy do menší skříně, Seeed Studio CM5 MINIMA se umisťuje snadněji než mnohem větší nosná deska. Tato nosná deska Raspberry Pi Compute Module 5 je také vhodná pro kutily, produktové týmy a inženýry, kteří hledají otevřenou, praktickou a dobře zdokumentovanou kompaktní nosnou desku pro vlastní hardware.

Přehled hardwaru Seeed Studio CM5 MINIMA

Funkce

  • Seeed Studio CM5 MINIMA je kompaktní nosná deska pro Raspberry Pi Compute Module 5.
  • Uspořádání nosné desky Raspberry Pi Compute Module 5 s USB-C PD, USB 2.0, gigabitovým Ethernetem a HDMI.
  • Slot PCIe M.2 M-Key podporuje karty 2230 a 2242 pro rozšíření pomocí SSD nebo hardware zaměřený na akceleraci.
  • Konektor CSI/DSI podporuje připojení kamery nebo displeje v vestavěných systémech.
  • I2C, SPI, konektor ventilátoru, konektor baterie RTC a spínač zavádění na spodní straně pomáhají začlenit Seeed Studio CM5 MINIMA do snadno servisovatelných hardwarových sestav.
  • Otevřená dokumentace a zdrojové soubory KiCad usnadňují hodnocení, studium a úpravy této kompaktní nosné desky.

Specifikace

Kategorie Položka Podrobnosti
Produkt Model Seeed Studio CM5 MINIMA
Kompatibilita Výpočetní modul Raspberry Pi Compute Module 5
Síť Ethernet 1 × gigabitový Ethernet
USB Napájení / data 1 × USB-C PD, 1 × USB 2.0
Displej Video výstup 1 × standardní HDMI
Rozšíření Slot M.2 1 × PCIe M.2 M-Key pro karty 2230 / 2242
Kamera / displej Konektor 1 × konektor CSI/DSI
Komunikace Konektory 1 × konektor I2C, 1 × konektor SPI s dalšími GPIO
Systém Ostatní Konektor baterie RTC, konektor ventilátoru, kontrolka PWR LED, kontrolka ACT LED, spínač zavádění na spodní straně
Mechanické Rozměry 61 × 61 × 15 mm

Aplikace

  • Vestavěné systémy, které potřebují menší nosnou desku pro Raspberry Pi Compute Module 5.
  • Kompaktní brány a HMI postavené na otevřené kompaktní nosné desce.
  • Přenosné kamerové nebo zobrazovací produkty využívající konektor CSI/DSI.
  • Okrajová zařízení zaměřená na úložiště, která těží ze slotu M.2 M-Key.
  • Zakázkové hardwarové platformy, u nichž dokumentace k produktu Seeed Studio CM5 MINIMA urychluje další vývoj.

Seznam produktů

  • Kompaktní nosná deska CM5 MINIMA (bez Raspberry Pi Compute Module 5) × 1

Další obsah

Pohled na desku: Seeed Studio CM5 MINIMA využívá kompaktní rozložení, které stále poskytuje prostor pro připojení Ethernetu, HDMI, M.2 a CSI/DSI. Právě tato rovnováha činí z této kompaktní nosné desky vhodné řešení pro vestavěné systémy, které potřebují praktické vstupy a výstupy bez použití vývojové platformy plné velikosti.

Perspektivní pohled na desku Seeed Studio CM5 MINIMA

Přístup k nahrávání firmwaru: Spodní přepínač bootování usnadňuje běžný servis. Pokud často znovu vytváříte obrazy nebo spravujete více jednotek, tato nosná deska pro Raspberry Pi Compute Module 5 nabízí přehlednější postup nahrávání firmwaru než používání volných propojek.

Spodní přepínač bootování Seeed Studio CM5 MINIMA

Směr otevřeného hardwaru: Protože Seeed Studio CM5 MINIMA zveřejňuje schémata, soubory PCB a projektové zdroje, není jen připravenou kompaktní nosnou deskou; je také užitečnou hardwarovou referencí pro inženýry studující vestavěné systémy založené na Raspberry Pi Compute Module 5.

Vizualizace PCB Seeed Studio CM5 MINIMA

Zdroje

Časté dotazy

Q: Obsahuje tento produkt Raspberry Pi Compute Module 5?
A: Ne. Seeed Studio CM5 MINIMA je nosná deska pro Raspberry Pi Compute Module 5, takže samotný modul CM5 není součástí balení.

Q: K čemu lze slot M.2 použít?
A: Deska poskytuje slot PCIe M.2 M-Key pro karty 2230 a 2242. Mezi běžná použití patří rozšíření úložiště a kompaktní hardware zaměřený na akceleraci, podle vašeho zapojení.

Q: Jaké projekty se pro tuto desku hodí nejlépe?
A: Seeed Studio CM5 MINIMA se nejlépe hodí pro menší vestavěné systémy, kompaktní brány, zobrazovací zařízení a další projekty, kde je kompaktní nosná deska užitečnější než mnohem větší platforma.

Q: Jak nahraji operační systém?
A: Spodní přepínač bootování pomáhá uvést desku do režimu nahrávání firmwaru a zbývající kroky odpovídají standardnímu postupu pro Raspberry Pi Compute Module 5 od společnosti Raspberry Pi.
